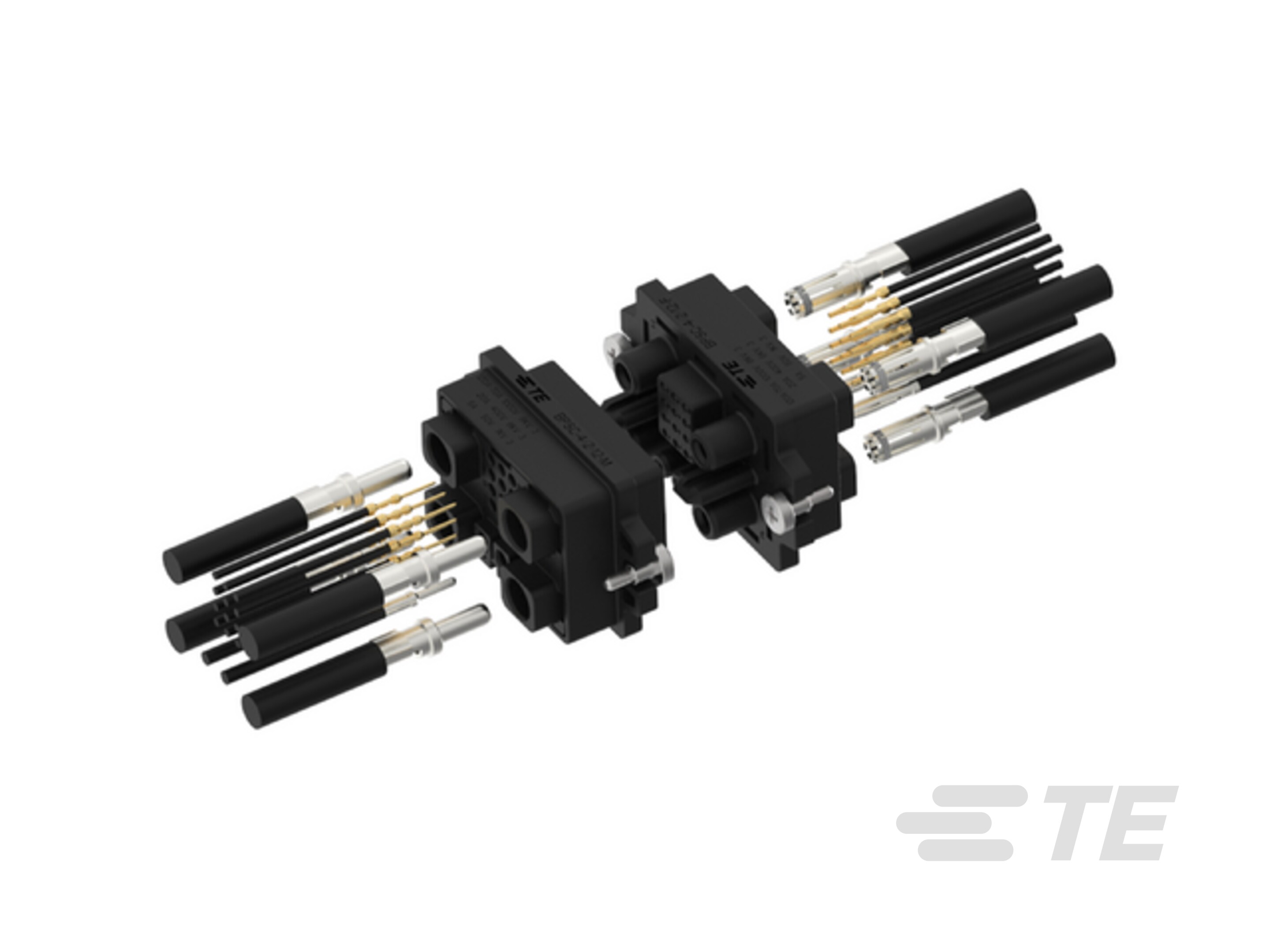

HDC BESS Stacked Hybrid Connector 120 A

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

• Type de fil discret  Solide ou toronné

• Étanche  Non

• Type de câble et fil compatible  Fil isolé

• Résistance du contact (mΩ) 5

• Tension de fonctionnement (VAC) 50 | 250 | 400 | 1000

• Tension de fonctionnement (VDC) 50 | 400 | 1000

• Matériau du contact  Cuivre

• Longueur du contact  22.2 mm [ 0,874 in ]

• Type de fût à sertir  Fermé

• Forme de contact  Rond

• Type de contact  Broche | Support

• Matériau du placage de la surface de contact  Argent (Ag) | Or (Au)

• Matériau du placage de la zone de contact du fil  Argent | Étain mat

• Maintien des contacts  Avec

• Matériau du contact  Cuivre

• Matériau de base du contact  Alliage de cuivre | Laiton

• Courant nominal du contact (max) (A) 5 | 16 | 20 | 120

• Épaisseur du placage de la surface de contact  2 µm [ 78.74 µin ]

• Finition du matériau de placage de la zone d'accouplement de contact  Brillant

• Orientation des contacts  Droit

• Épaisseur du placage de la surface de contact  2 µm [ 78.74 µin ]

• Finition du matériau de placage de la zone d'accouplement de contact  Brillant

• Méthode de raccordement au fil ou au câble  Sertissage

• Se connecte à/au  Fil et câble

• Support d'isolant  Sans

• Dimension du fil (AWG) 4 – 6 | 12 | 18 – 20

• Dimension du fil (mm²) .5 – .75 | 4 | 16 – 25

• Plage de température de fonctionnement  -40 – 125 °C [ -40 – 257 °F ]

• Matériaux de conducteur compatibles  Cuivre

• Application du circuit  Électricité et signaux | Puissance | Signal
