Unités de contrôle d'alimentation pour postes électriques
Caractéristiques du produit
-
Détection des défauts : Court-circuit directionnel | Court-circuit directionnel de mise à la terre | Localisation des défauts de mise à la terre par impulsions | Mise à la terre statique directionnelle | Mise à la terre transitoire directionnelle
-
Option de réinitialisation des défauts : À distance (Modbus) | Auto | Contact externe normalement ouvert sans potentiel | Contrôlé dans le temps | Local | Manuel
-
Paramètres de mesure : Courant | Facteur de puissance | Fréquence | Tension
-
Options de surveillance : Surveillance de la tendance des décharges partielles | Surveillance du flux d'énergie
-
Fonction de l'unité de contrôle : Puissance active | Puissance apparente | Puissance réactive
Modernisez votre installation vers un réseau intelligent et améliorez sa fiabilité grâce à des solutions économiques

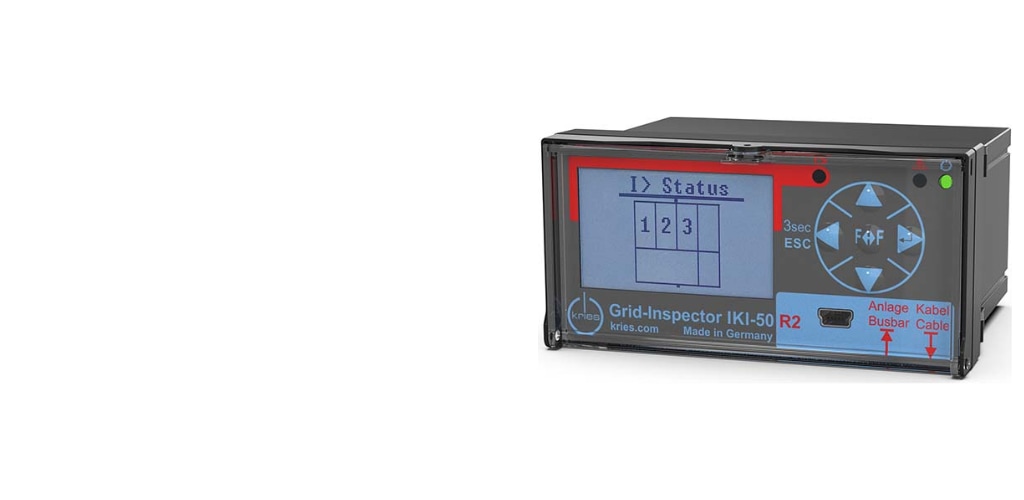

L’unité de contrôle Kries IKI-50 de TE Connectivity (TE) pour postes électriques est adaptée aux appareillages et aux réseaux souterrains de distribution et de transport de 1 à 52 kV. L’IKI-50 est une solution intelligente conçue pour répondre aux défis croissants liés à la production d’énergie décentralisée, ainsi qu’aux exigences accrues en matière de disponibilité et de qualité de l’électricité dans les réseaux de distribution. Destinée aux exploitants de réseaux et aux industriels, elle offre une visibilité complète des paramètres du réseau tels que la tension, le courant et la puissance, sur site ou à distance via une intégration dans un système SCADA.
Notre IKI-50 ne se limite pas à la surveillance à distance des paramètres du réseau ; elle permet également à l’exploitant d’interagir avec un appareillage depuis un centre de contrôle. Elle assure en outre une mesure précise de la tension ainsi qu’une calibration croisée automatique sur l’ensemble du poste secondaire.
Conçue pour durer, l’IKI-50 est conforme aux normes IEC et IEEE. Sa conception garantit des performances constantes dans des conditions sévères, de -25 °C à +75 °C, améliorant la visibilité et la fiabilité du réseau tout en réduisant les coûts.
Les clients bénéficient d’une meilleure visibilité du réseau et de capacités de maintenance proactive, permettant une résolution rapide des défauts et une réduction des coûts d’exploitation. L’IKI-50 aide les exploitants à assurer une alimentation électrique continue et fiable grâce à des données détaillées en temps réel et à une gestion robuste des défauts, améliorant ainsi l’efficacité et la fiabilité des réseaux de distribution d’énergie.
La localisation d’un défaut dans les réseaux souterrains repose souvent sur des essais successifs longs et coûteux. Découvrez comment la détection directionnelle des défauts permet d’identifier précisément leur emplacement et leur direction, réduisant le temps d’intervention et accélérant le rétablissement du service.
Principales caractéristiques
Surveillance de la charge électrique
- Détection des défauts, réduisant les temps d’immobilisation (SAIDI)
- Commande à distance et mesure précise de la tension
- Sans entretien
- Détection des décharges partielles avec CAPDIS-S2_55
Foire aux questions
Question : Qu’est-ce qu’une unité de contrôle d’alimentation pour postes électriques ?
Réponse : Il s’agit d’un dispositif utilisé dans les réseaux de distribution pour surveiller, contrôler et protéger les départs. Il assure une distribution efficace et fiable de l’électricité en gérant les flux et en réagissant aux défauts. Toutefois, il convient de noter que les IKI-50 et IKI-55 ne sont pas des relais de protection. Si cette fonction est requise, les IKI-30 ou IKI-35 constituent des solutions adaptées pour la protection des postes de transformation de distribution.
Question : Où doit-on installer une unité de contrôle d'alimentation ?
Réponse : Ces unités doivent être installées à des points clés du réseau de distribution, généralement dans les postes ou sur les départs, afin d’assurer une surveillance et un contrôle efficaces des flux d’électricité.
Question : L’IKI-50 peut-elle détecter la direction d’un défaut ?
Réponse : Si le signal de tension est disponible, l’IKI-50 peut détecter la direction d’un défaut. Cette fonction est particulièrement utile pour localiser les défauts dans les réseaux en boucle ou en cas d’informations manquantes sur l’emplacement des postes de transformation.
Question : Quels protocoles de communication sont pris en charge par les IKI-50 et IKI-55 ?
Réponse : L’IKI-50 prend en charge le protocole Modbus-RTU, tandis que l’IKI-55 prend en charge Modbus-RTU, MQTT, REST et IEC 60870-5-104, permettant une intégration fluide avec différents systèmes.
Question : Les IKI-50 et IKI-55 permettent-elles la gestion de la charge ?
Réponse : Oui, elles permettent toutes deux de gérer et d’équilibrer les charges sur le réseau, évitant ainsi les surcharges et garantissant une distribution efficace de l’électricité.
Question : Les IKI-50 et IKI-55 peuvent-elles s’intégrer dans des systèmes SCADA ?
Réponse : Ces dispositifs sont conçus pour s’intégrer aux systèmes SCADA, fournissant des données en temps réel ainsi que des fonctions de commande aux opérateurs centraux.
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Caractéristiques du type de produit
-
Options de surveillance Surveillance de la tendance des décharges partielles | Surveillance du flux d'énergie
Fonctionnalités de configuration
-
Type de fonction de commutation Commutation à 1,5 pôle
-
Méthode de configuration Logiciel de configuration Kries
-
Nombre de dispositifs d'alimentation 1
-
Nombre de sorties numériques pour commutation à 1,5 pôle 6
-
Nombre d'événements enregistrés 20
-
Fonction de l'unité de contrôle Puissance active | Puissance apparente | Puissance réactive
-
Nombre d'entrées numériques 6
-
Nombre de sorties numériques 6
Caractéristiques électriques
-
Sélection de la tension d'entrée Système de détection et d'indication de la tension | Transformateur de tension faible puissance
-
Type de courant d'entrée Capteur de courant
-
Précision de mesure du courant d'entrée (%) 3
-
Alimentation électrique Alimentation auxiliaire externe | Condensateur
-
Plage de mesure du courant d'entrée (A) 0,5 – 1158
-
Tension d'alimentation (V) 24 – 230
Caractéristiques du signal
-
Sélection de la fréquence (Hz) 50 – 60
Conditions d’utilisation
-
Plage de température de fonctionnement ’-25 – 55 °C [ ’-13 – 131 °F ]
-
Plage de température de stockage -25 – 70 °C [ -13 – 158 °F ]
Fonctionnement/Application
-
Interface de communication Mini USB | Modbus RTU (esclave)
-
Paramètres de mesure Courant | Facteur de puissance | Fréquence | Tension
Normes de l’industrie
-
Indice IP IP54
-
Type d'étalonnage Capteurs | Étalonnage croisé des capteurs
Autre
-
Type d'enregistrement des défauts Enregistrement des événements
-
Réseau neutre de mise à la terre Neutre à raccordement à faible ohmicité | Neutre à raccordement court terme et à faible ohmicité | Neutre à raccordement inductif | Neutre isolé
-
Enregistreur de défauts Non
-
Détection des défauts Court-circuit directionnel | Court-circuit directionnel de mise à la terre | Localisation des défauts de mise à la terre par impulsions | Mise à la terre statique directionnelle | Mise à la terre transitoire directionnelle
-
Option de réinitialisation des défauts À distance (Modbus) | Auto | Contact externe normalement ouvert sans potentiel | Contrôlé dans le temps | Local | Manuel
