Consultez les produits ci-dessous pour voir les prix détaillés

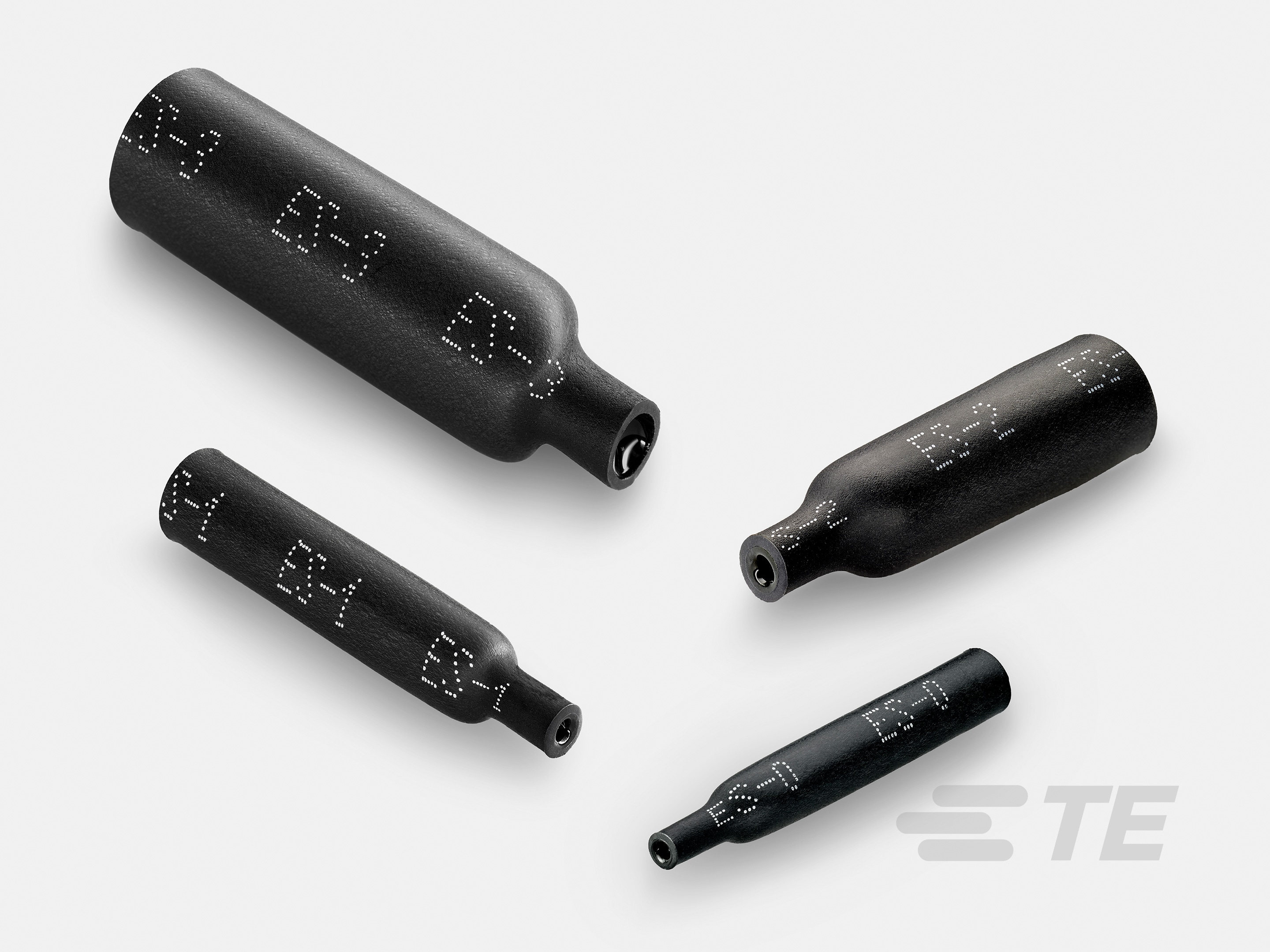

Capuchon d’extrémité d’étanchéité à épissure (ES-Cap)

Caractéristiques du produit

Type de paroi: Double paroi
Exigences de l’adhésif: Précouche adhésive

Produit	N° de pièce TE	Documents	Plage de température de fonctionnement
ES-CAP-NO.2-B9-0-30MM	4367790001	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.1-C1-0-30MM	3371890001	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.1-C1-0-35MM	3371890003	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.2-B9-0-35MM	4367790003	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.3-B8-0-50MM	2056350007	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.3-B8-X-50MM	1335390001	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.3-B8-0-50MM	EG41090001	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.3-B8-X-40MM	1335390003	Dessin technique du produit	-40 – 105 °C
ES-CAP-HW-NO.1-X-35MM	A88297-000	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.3-B8-0-40MM	2056350005	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.2-B9-X-35MM	1922530003	Dessin technique du produit	-40 – 105 °C
ES-CAP-HW-NO.3-0-45MM-ST	590760-000	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.2-B9-X-30MM	1922530001	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.1-C1-X-30MM	0081930001	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.1-C1-X-35MM	0081930003	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.0-O9-0-40MM	ER0793-000	Dessin technique du produit	-40 – 105 °C
ES-CAP-HW-NO.2-X-35MM	428764-000	Dessin technique du produit	-40 – 105 °C
ES-CAP-HW-NO.3-M8-0-45MM	269647-000	Dessin technique du produit	-40 – 105 °C
ES-CAP-HW-NO.3-X-45MM-ST	F14541-000	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.1-C1-0-40MM	3371890005	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.1-C1-0-50MM	3371890007	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.1-C1-X-30MM-FEC	CH14340001	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.1-C1-X-40MM	0081930005	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.1-C1-X-45MM	E42710-000	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.1-C1-X-50MM	0081930007	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.2-B9-0-40MM	4367790005	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.2-B9-0-50MM	4367790007	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.2-B9-X-30MM-FEC	CH14360001	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.2-B9-X-40MM	1922530005	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.2-B9-X-50MM	1922530007	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.3-B8-0-35MM	2056350003	Dessin technique du produit	-40 – 105 °C
ES-CAP-NO.3-B8-0-45MM	EK46230001	Dessin technique du produit	-40 – 105 °C

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Type de paroi Double paroi

Fonctionnalités de configuration

Exigences de l’adhésif Précouche adhésive
Modification Aucun, B8, B9, C1, M8

Caractéristiques du corps

Couleur du produit primaire Noir, Transparent
Flexibilité Semi-rigide
Matière de produit primaire Polyoléfine modifiée irradiée, Polyoléfine réticulée
Taux de rétrécissement 4:1
Type de doublure Adhésif
Type de produit d’étanchéité Anti-flux

Dimensions

Longueur du produit (mm) 30, 35, 40, 45, 50
Longueur du produit (in) 1.181, 1.182, 1.378, 1.575, 1.77, 1.97
Épaisseur de paroi Fine, Épaisse, Épaisse, Épaisse
Plage de diamètre des câbles compatibles (mm) 5.7, 7.4, 10.9
Plage de diamètre des câbles compatibles (in) .22, .29, .43
Diamètre intérieur élargi (min) (mm) 4.57, 5.7, 5.72, 7.4, 7.44, 10.8, 10.85
Diamètre intérieur élargi (min) (in) .18, .224, .225, .291, .293, .425, .427
Diamètre intérieur récupéré (max) (mm) 1.02, 1.27, 1.3, 1.65, 1.7, 2.41
Diamètre intérieur récupéré (max) (in) .04, .05, .051, .065, .067, .095
Épaisseur de paroi récupérée (nominale) (mm) 1.2, 1.5, 1.91, 2.16
Épaisseur de paroi récupérée (nominale) (in) .047, .059, .075, .085

Conditions d’utilisation

Propriétés de résistance Protection anti-éclaboussures, Protection contre l’humidité et les projections, Protection par immersion limitée
type de résistance hydraulique Eau, Fluide de transmission automatique, Fluide de transmission automatique (ATF), Gazole, Huile lubrifiante, Liquide de direction assistée, Liquide de frein, Liquide de refroidissement du moteur, Nettoyeur de moteur
Exigences d’inflammabilité Ignifuge, Non ignifuge
Plage de température de fonctionnement (°C) -40 – 105
Plage de température de fonctionnement (°F) -40 – 221, -40 – 239

Fonctionnement/Application

Résistance mécanique Abrasion, Dommages mécaniques, Fluides, Serre-câble

Marquage d’identification

Marqué No.1, No.2, No.3

Normes de l’industrie

Compatible avec les produits conformes aux normes ou à la réglementation des agences UL
Indice UL Certifié

Capuchon d’extrémité d’étanchéité à épissure (ES-Cap)

Caractéristiques du produit

Type de paroi: Double paroi

Exigences de l’adhésif: Précouche adhésive

Caractéristiques

Caractéristiques du type de produit

Type de paroi Double paroi

Fonctionnalités de configuration

Exigences de l’adhésif Précouche adhésive

Modification Aucun, B8, B9, C1, M8

Caractéristiques du corps

Couleur du produit primaire Noir, Transparent

Flexibilité Semi-rigide

Matière de produit primaire Polyoléfine modifiée irradiée, Polyoléfine réticulée

Taux de rétrécissement 4:1

Type de doublure Adhésif

Type de produit d’étanchéité Anti-flux

Dimensions

Longueur du produit (mm) 30, 35, 40, 45, 50

Longueur du produit (in) 1.181, 1.182, 1.378, 1.575, 1.77, 1.97

Épaisseur de paroi Fine, Épaisse, Épaisse, Épaisse

Plage de diamètre des câbles compatibles (mm) 5.7, 7.4, 10.9

Plage de diamètre des câbles compatibles (in) .22, .29, .43

Diamètre intérieur élargi (min) (mm) 4.57, 5.7, 5.72, 7.4, 7.44, 10.8, 10.85

Diamètre intérieur élargi (min) (in) .18, .224, .225, .291, .293, .425, .427

Diamètre intérieur récupéré (max) (mm) 1.02, 1.27, 1.3, 1.65, 1.7, 2.41

Diamètre intérieur récupéré (max) (in) .04, .05, .051, .065, .067, .095

Épaisseur de paroi récupérée (nominale) (mm) 1.2, 1.5, 1.91, 2.16

Épaisseur de paroi récupérée (nominale) (in) .047, .059, .075, .085

Conditions d’utilisation

Propriétés de résistance Protection anti-éclaboussures, Protection contre l’humidité et les projections, Protection par immersion limitée

type de résistance hydraulique Eau, Fluide de transmission automatique, Fluide de transmission automatique (ATF), Gazole, Huile lubrifiante, Liquide de direction assistée, Liquide de frein, Liquide de refroidissement du moteur, Nettoyeur de moteur

Exigences d’inflammabilité Ignifuge, Non ignifuge

Plage de température de fonctionnement (°C) -40 – 105

Plage de température de fonctionnement (°F) -40 – 221, -40 – 239

Fonctionnement/Application

Résistance mécanique Abrasion, Dommages mécaniques, Fluides, Serre-câble

Marquage d’identification

Marqué No.1, No.2, No.3

Normes de l’industrie

Compatible avec les produits conformes aux normes ou à la réglementation des agences UL

Indice UL Certifié

Numéro de référence

Référence interne TE CAT-HSC-ESCAP1
