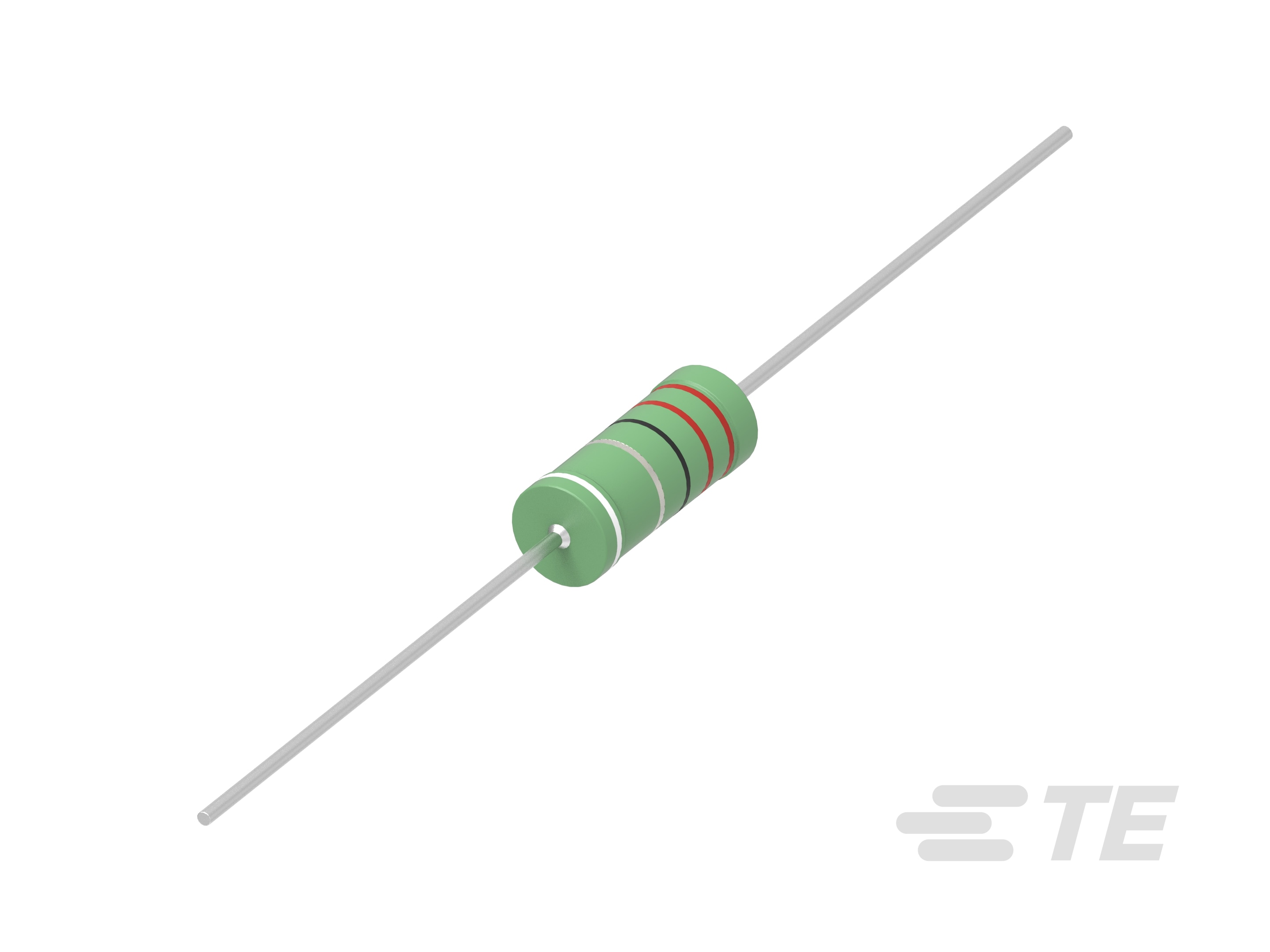

Fusible Wirewound Fixed Resistors - Type FWFU Series

Plus Moins

Galerie d’images |
Fiche technique |

Contactez-nous

Caractéristiques du produit

Type de résistance : Résistance fusible
Type d'élément : Fil enroulé
Puissance nominale (W): 1 | 2 | 3 | 5 | 7
Classe de résistance : Jusqu’à 1 kΩ
Valeur de résistance (Ω): .47 | .51 | .56 | .62 | .68 | .75 | .82 | .91 | 1 | 1.1 | 1.2 | 1.3 | 1.5 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.7 | 3 | 3.3 | 3.6 | 3.9 | 4.3 | 4.7 | 5.1 | 5.6 | 6.2 | 6.8 | 7.5 | 8.2 | 9.1 | 10 | 11 | 12 | 13 | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 43 | 47 | 51 | 56 | 62 | 68 | 75 | 82 | 91 | 100 | 110 | 120 | 130 | 150 | 160 | 180 | 200 | 220 | 240

Disponible depuis

Produit	N° de pièce TE	Documents	Puissance nominale	Valeur de résistance	Coefficient de température	Dimensions des composants passifs	Type de conditionnement
FWFU 1W R47 5%	2176791-1	Dessin technique du produit PDF 3D	1 W	.47 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W R51 5%	2176791-2	Dessin technique du produit PDF 3D	1 W	.51 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W R56 5%	2176791-3	Dessin technique du produit PDF 3D	1 W	.56 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W R62 5%	2176791-4	Dessin technique du produit PDF 3D	1 W	.62 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W R68 5%	2176791-5	Dessin technique du produit PDF 3D	1 W	.68 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W R75 5%	2176791-6	Dessin technique du produit PDF 3D	1 W	.75 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W R82 5%	2176791-7	Dessin technique du produit PDF 3D	1 W	.82 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W R91 5%	2176791-8	Dessin technique du produit PDF 3D	1 W	.91 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 1R0 5%	2176791-9	Dessin technique du produit PDF 3D	1 W	1 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 1R1 5%	1-2176791-0	Dessin technique du produit PDF 3D	1 W	1.1 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 1R2 5%	1-2176791-1	Dessin technique du produit PDF 3D	1 W	1.2 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 1R3 5%	1-2176791-2	Dessin technique du produit PDF 3D	1 W	1.3 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 1R5 5%	1-2176791-3	Dessin technique du produit PDF 3D	1 W	1.5 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 1R6 5%	1-2176791-4	Dessin technique du produit PDF 3D	1 W	1.6 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 1R8 5%	1-2176791-5	Dessin technique du produit PDF 3D	1 W	1.8 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 2R0 5%	1-2176791-6	Dessin technique du produit PDF 3D	1 W	2 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 2R2 5%	1-2176791-7	Dessin technique du produit PDF 3D	1 W	2.2 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 2R4 5%	1-2176791-8	Dessin technique du produit PDF 3D	1 W	2.4 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 2R7 5%	1-2176791-9	Dessin technique du produit PDF 3D	1 W	2.7 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 3R0 5%	2-2176791-0	Dessin technique du produit PDF 3D	1 W	3 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 3R3 5%	2-2176791-1	Dessin technique du produit PDF 3D	1 W	3.3 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 3R6 5%	2-2176791-2	Dessin technique du produit PDF 3D	1 W	3.6 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 3R9 5%	2-2176791-3	Dessin technique du produit PDF 3D	1 W	3.9 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 4R3 5%	2-2176791-4	Dessin technique du produit PDF 3D	1 W	4.3 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 4R7 5%	2-2176791-5	Dessin technique du produit PDF 3D	1 W	4.7 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 5R1 5%	2-2176791-6	Dessin technique du produit PDF 3D	1 W	5.1 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 5R6 5%	2-2176791-7	Dessin technique du produit PDF 3D	1 W	5.6 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 6R2 5%	2-2176791-8	Dessin technique du produit PDF 3D	1 W	6.2 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 6R8 5%	2-2176791-9	Dessin technique du produit PDF 3D	1 W	6.8 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 7R5 5%	3-2176791-0	Dessin technique du produit PDF 3D	1 W	7.5 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 8R2 5%	3-2176791-1	Dessin technique du produit PDF 3D	1 W	8.2 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 9R1 5%	3-2176791-2	Dessin technique du produit PDF 3D	1 W	9.1 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 10R 5%	3-2176791-3	Dessin technique du produit PDF 3D	1 W	10 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 11R 5%	3-2176791-4	Dessin technique du produit PDF 3D	1 W	11 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 12R 5%	3-2176791-5	Dessin technique du produit PDF 3D	1 W	12 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 13R 5%	3-2176791-6	Dessin technique du produit PDF 3D	1 W	13 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 15R 5%	3-2176791-7	Dessin technique du produit PDF 3D	1 W	15 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 16R 5%	3-2176791-8	Dessin technique du produit PDF 3D	1 W	16 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 18R 5%	3-2176791-9	Dessin technique du produit PDF 3D	1 W	18 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 20R 5%	4-2176791-0	Dessin technique du produit PDF 3D	1 W	20 Ω	±300 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 22R 5%	4-2176791-1	Dessin technique du produit PDF 3D	1 W	22 Ω	±400 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 24R 5%	4-2176791-2	Dessin technique du produit PDF 3D	1 W	24 Ω	±400 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 27R 5%	4-2176791-3	Dessin technique du produit PDF 3D	1 W	27 Ω	±400 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 30R 5%	4-2176791-4	Dessin technique du produit PDF 3D	1 W	30 Ω	±400 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 33R 5%	4-2176791-5	Dessin technique du produit PDF 3D	1 W	33 Ω	±400 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 36R 5%	4-2176791-6	Dessin technique du produit PDF 3D	1 W	36 Ω	±400 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 39R 5%	4-2176791-7	Dessin technique du produit PDF 3D	1 W	39 Ω	±400 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 43R 5%	4-2176791-8	Dessin technique du produit PDF 3D	1 W	43 Ω	±400 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 47R 5%	4-2176791-9	Dessin technique du produit PDF 3D	1 W	47 Ω	±400 ppm/°C	12 x 5 mm	Munitions emballées
FWFU 1W 51R 5%	5-2176791-0	Dessin technique du produit PDF 3D	1 W	51 Ω	±400 ppm/°C	12 x 5 mm	Munitions emballées

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Type de résistance Résistance fusible
Type d'élément Fil enroulé

Fonctionnalités de configuration

Nombre de résistances 1

Caractéristiques électriques

Puissance nominale (W) 1 | 2 | 3 | 5 | 7
Classe de résistance Jusqu’à 1 kΩ
Valeur de résistance (Ω) .47 | .51 | .56 | .62 | .68 | .75 | .82 | .91 | 1 | 1.1 | 1.2 | 1.3 | 1.5 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.7 | 3 | 3.3 | 3.6 | 3.9 | 4.3 | 4.7 | 5.1 | 5.6 | 6.2 | 6.8 | 7.5 | 8.2 | 9.1 | 10 | 11 | 12 | 13 | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 43 | 47 | 51 | 56 | 62 | 68 | 75 | 82 | 91 | 100 | 110 | 120 | 130 | 150 | 160 | 180 | 200 | 220 | 240
Tolérance des composants passifs (%) 5

Caractéristiques du corps

Type de conducteur Axial-plombé

Caractéristiques de terminaison

Matériau des bornes Cuivre
Nombre de bornes 2

Dimensions

Dimensions des composants passifs (mm) 12 x 5 | 16 x 5.5 | 17.5 x 6.5 | 20 x 8 | 20 x 5 | 25 x 8.5

Conditions d’utilisation

Plage de température de fonctionnement -55 – 155 °C [ -67 – 311 °F ]
Coefficient de température (ppm/°C) ±300 | ±400

Caractéristiques de l’emballage

Type de conditionnement Munitions emballées | Pièce détachée - boîte | Sac et boîte

Numéro de référence

Référence interne TE CAT-G41-F

Documents associés

Fiches techniques et pages de catalogue

Fusible Wire Wound Fixed Resistor - Type FWFU Series pdf Anglais

Fusible Wirewound Fixed Resistors - Type FWFU Series

Caractéristiques du produit

Type de résistance : Résistance fusible

Type d'élément : Fil enroulé

Puissance nominale (W): 1 | 2 | 3 | 5 | 7

Classe de résistance : Jusqu’à 1 kΩ

Caractéristiques du type de produit

Type de résistance Résistance fusible

Type d'élément Fil enroulé

Fonctionnalités de configuration

Nombre de résistances 1

Caractéristiques électriques

Puissance nominale (W) 1 | 2 | 3 | 5 | 7

Classe de résistance Jusqu’à 1 kΩ

Tolérance des composants passifs (%) 5

Caractéristiques du corps

Type de conducteur Axial-plombé

Caractéristiques de terminaison

Matériau des bornes Cuivre

Nombre de bornes 2

Dimensions

Dimensions des composants passifs (mm) 12 x 5 | 16 x 5.5 | 17.5 x 6.5 | 20 x 8 | 20 x 5 | 25 x 8.5

Conditions d’utilisation

Plage de température de fonctionnement -55 – 155 °C [ -67 – 311 °F ]

Coefficient de température (ppm/°C) ±300 | ±400

Caractéristiques de l’emballage

Type de conditionnement Munitions emballées | Pièce détachée - boîte | Sac et boîte

Numéro de référence

Référence interne TE CAT-G41-F
