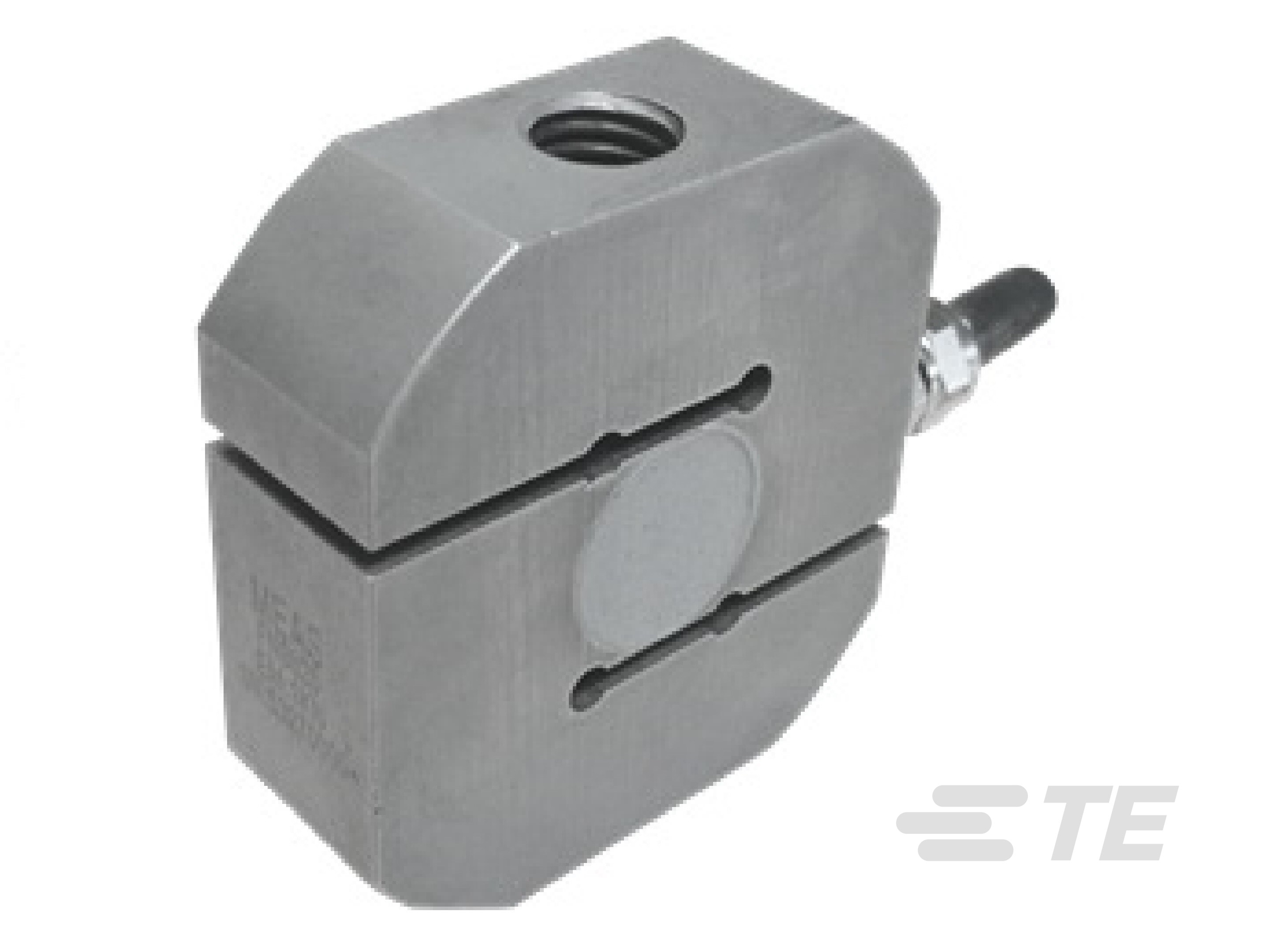

Capteur de force en S à haute résistance à la traction série FN9620
- MEAS
- MEAS FN9620
Le FN9620 est un capteur de force en S à haute résistance à la traction, dont la plage de mesure s'étend de 500 N à 10 kN. Il est conçu pour fonctionner dans des environnements difficiles, de -40 °C à 90 °C, et bénéficie d’un indice de protection IP68. Il présente une rigidité élevée pour une utilisation intensive, une faible sensibilité aux charges hors axe et un haut niveau de précision.
Caractéristiques du produit
-
Type de capteur de force : Cellules de charge
-
Direction des efforts : Compression | Tension
-
Plage à pleine échelle (Newton): 500 – 10000
-
Plage à pleine échelle (lbf): 100 – 2000
-
Plage de température de fonctionnement : -40 – 90 °C [ -40 – 194 °F ]
Aperçu
Le capteur de force en S FN9620 offre une une rigidité élevée pour une utilisation intensive, une faible sensibilité aux charges hors axe et un haut niveau de précision. Pour faciliter son utilisation avec les équipements automatisés de contrôle des procédés, la sensibilité du capteur (en mV/V) est étalonnée avec une tolérance de 2 %. Sur demande, des documents d’instructions peuvent être fournis pour faciliter la sélection et l’utilisation de nos capteurs, ainsi que pour apporter des conseils pratiques.
Caractéristiques
- Acier inoxydable à haute résistance à la traction
- Plages de mesure de ±500 N à ±10 000 N
- Non-linéarité ±0,05 % de la pleine échelle
- Plage de température de fonctionnement de -40 °C à 90 °C
- Câble blindé intégré
- Filetage métrique ou impérial
- Surcharge sans destruction : 300 %
- Surcharge admissible : 300 %
- Câble intégré de 3 mètres
- IP68 - colonne d'eau de 1 m
Domaines d’utilisation
- Essais structurels
- Bancs d’essai
- Contrôle des procédés et automatisation
- Résistance mécanique des matériaux
- Laboratoire et recherche
Caractéristiques
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Caractéristiques du type de produit
-
Type de capteur de force Cellules de charge
Caractéristiques électriques
-
Plage à pleine échelle (Newton) 500 – 10000
-
Plage à pleine échelle (lbf) 100 – 2000
-
Tension d'alimentation (VDC) 10
Conditions d’utilisation
-
Plage de température de fonctionnement -40 – 90 °C [ -40 – 194 °F ]
-
Précision (Porcentaje del valor máximo) ± 0,5
Fonctionnement/Application
-
Détails du signal de sortie ± 1 mV/V | ± 2 mV/V
Normes de l’industrie
-
Indice IP IP68
Autre
-
Direction des efforts Compression | Tension
Documents associés
Fiches techniques et pages de catalogue
- FN9620 Anglais
