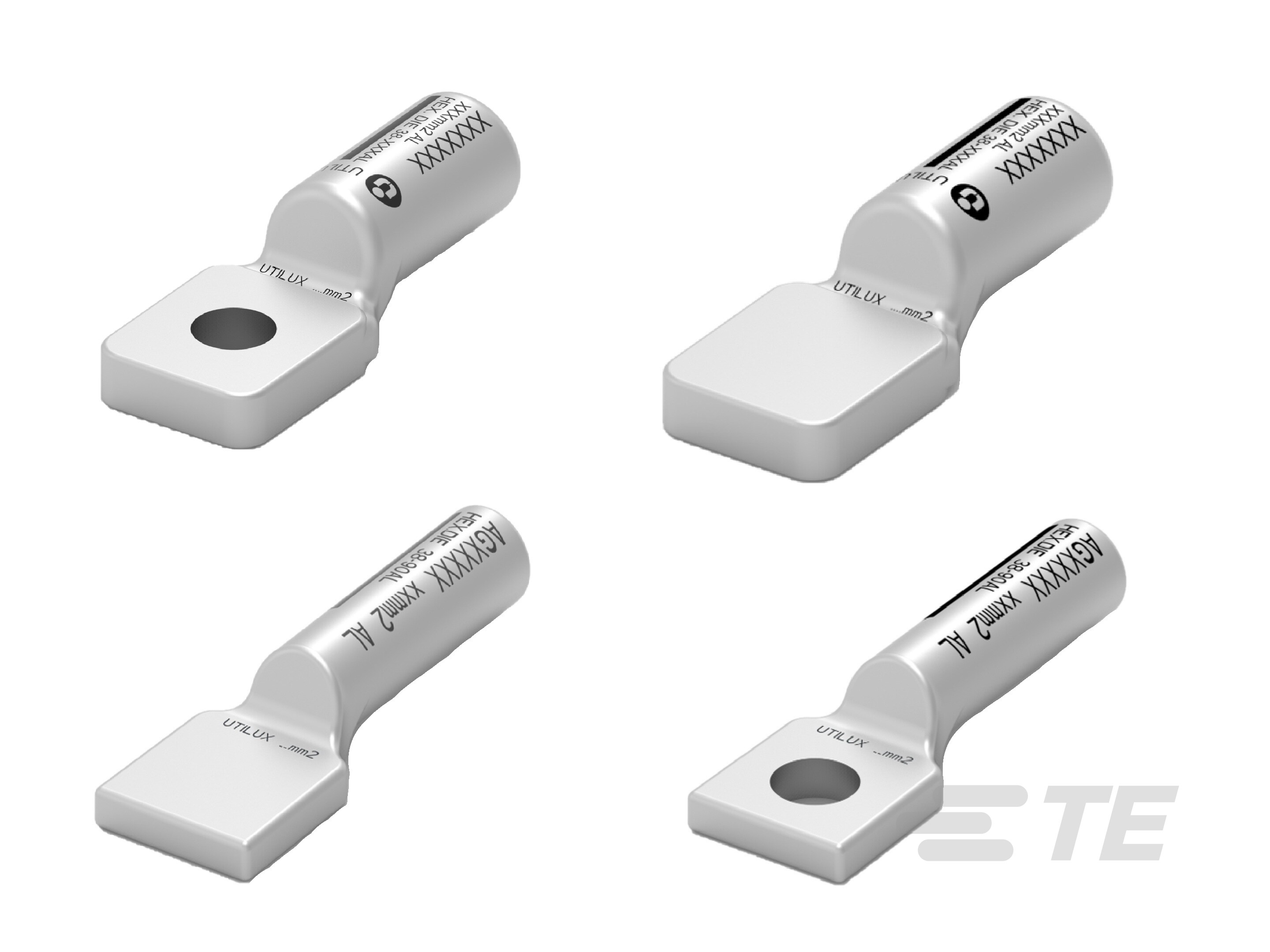

AG

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

• Type d'installation  Sertissage

• Diamètre de la vis de raccordement  M10 | M12 | M16

• Nombre de trous  0 | 1

• Classe de tension (kV) ≤ 1

• Type de fût à sertir  Standard

• Type de conducteur  Câblé

• Matériaux de conducteurs compatibles  Aluminium

• Matériau  Aluminium

• Matériau de la plage  Aluminium

• Type de sertissage  Sertissage hexagonal

• Longueur du fût (mm) 32 | 32.5 | 36 | 37 | 41 | 42 | 68

• Longueur du fût (in) 1.259 | 1.279 | 1.417 | 1.457 | 1.615 | 1.654 | 2.677

• Longueur totale (mm) 65 | 73 | 80 | 90 | 115 | 150 | 159.5

• Longueur totale (in) 2.559 | 2.874 | 3.149 | 3.543 | 4.528 | 5.906 | 6.279

• Largeur de la plage (mm) 22 | 26 | 30 | 36 | 46 | 54 | 60

• Largeur de la plage (in) .866 | 1.024 | 1.181 | 1.417 | 1.811 | 2.126 | 2.362

• Diamètre intérieur du fût (mm) 5,5 | 7 | 8.5 | 9,5 | 11 | 13 | 15 | 16.5 | 18.5 | 21 | 23.5 | 26,5 | 29,5 | 33,5

• Diamètre intérieur du fût (in) 0,511 | 0,649 | 0,826 | 0,216 | 0,374 | 0,59 | .275 | .334 | .433 | .728 | .925 | 1,31 | 1,16 | 1,04

• Diamètre extérieur du fût (mm) 12 | 16 | 21,5 | 27 | 35 | 47 | 54

• Diamètre extérieur du fût (in) 0,846 | 0,629 | 0,472 | 1,06 | 1,37 | 1,85 | 2,12

• Diamètre du trou de bornage  10.5 | 12 | 13.5 | 17

• Diamètres de conducteurs compatibles (AWG/kcmil) 1/0 – 1/0 | 1000 – 1000 | 1243 – 1243 | 2/0 – 2/0 | 2 – 2 | 250 – 250 | 3/0 – 3/0 | 300 – 300 | 350 – 350 | 4 – 4 | 500 – 500 | 600 – 600 | 6 – 6 | 800 – 800

• Sections de conducteurs compatibles (mm²) 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 | 500 | 630

• Type d'application  Extérieur | Intérieur

• Type de produit  Cosse
