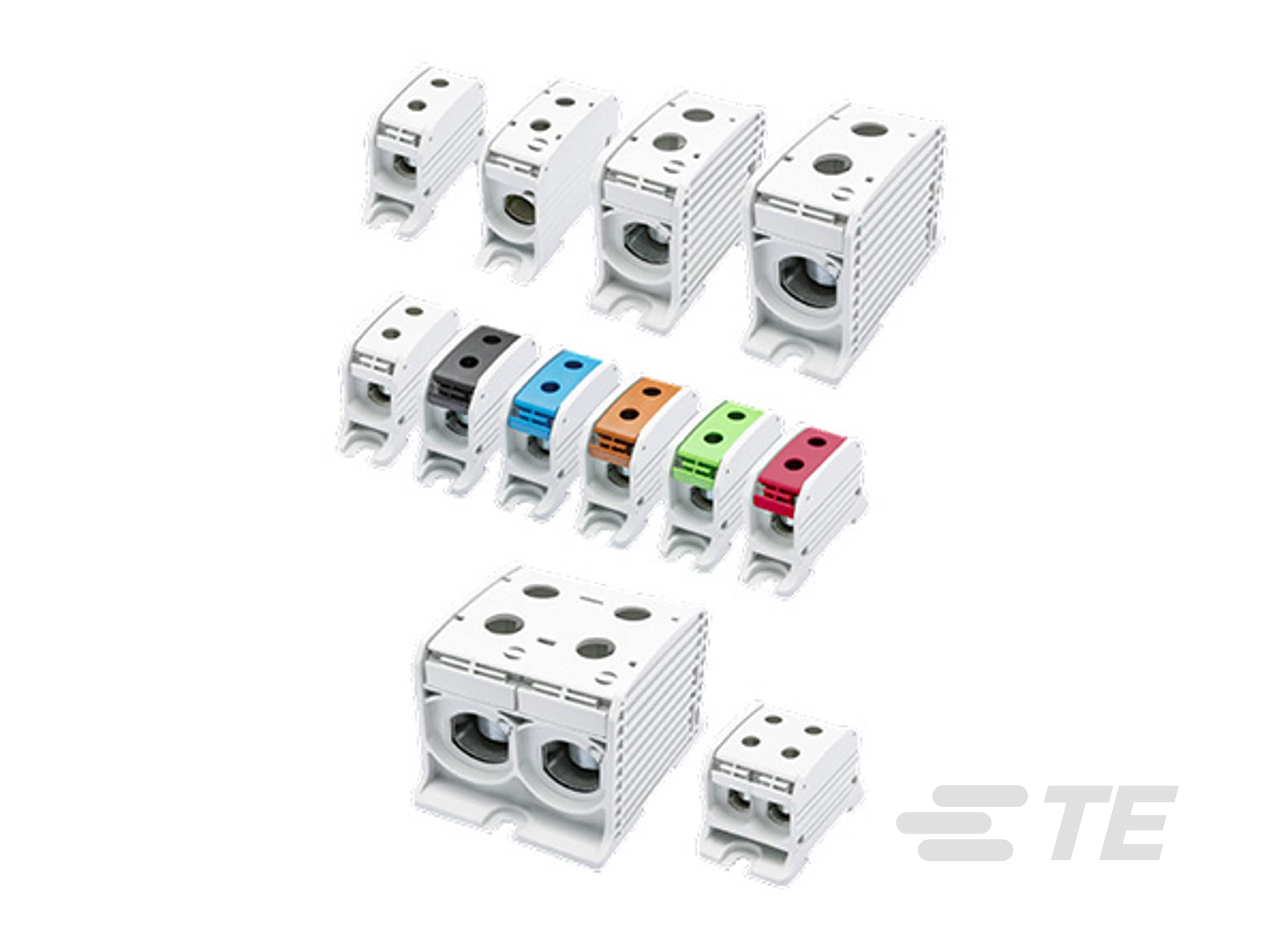

CBS Power Distribution Block: Compact Power Block, 1 Pole, 2-4 Position

Plus Moins

Fiche technique|

Contactez-nous

Caractéristiques du produit

Nombre de pôles : 1
Courant nominal (IEC) (A): 150 | 200 | 232 | 353 | 520
Courant nominal (UL) (A): 120 | 150 | 155 | 200 | 250 | 310 | 340 | 420
Nombre de positions : 2 | 4
Courant nominal du contact (max) (A): 150 | 200 | 310 | 520

Disponible depuis

Produit	N° de pièce TE	Documents	Courant nominal (IEC)	Courant nominal (UL)	Nombre de positions	Courant nominal du contact (max)	Conformité aux VLE de l'UE
CBS50-2P-BK	1SNF516051R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	2	150 A	-
CBS95-2P-BL	1SNF526021R0000	Dessin technique du produit PDF 3D	200 A, 232 A	155 A, 200 A	2	200 A	-
CBS50-2P-GR	1SNF516031R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	2	150 A	-
CBS50-4P-BR	1SNF516141R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	4	150 A	-
CBS95-2P-BR	1SNF526041R0000	Dessin technique du produit PDF 3D	200 A, 232 A	155 A, 200 A	2	200 A	-
CBS95-2P-BK	1SNF526051R0000	Dessin technique du produit PDF 3D	200 A, 232 A	155 A, 200 A	2	200 A	-
CBS50-4P-BK	1SNF516151R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	4	150 A	-
CBS95-2P-GR	1SNF526031R0000	Dessin technique du produit PDF 3D	200 A, 232 A	155 A, 200 A	2	200 A	-
CBS95-4P	1SNF526111R0000	Dessin technique du produit PDF 3D	232 A	155 A, 200 A	4	200 A	-
CBS95-4P-RD	1SNF526161R0000	Dessin technique du produit PDF 3D	232 A	155 A, 200 A	4	200 A	-
CBS300-2P	1SNF546011R0000	PDF 3D	520 A	340 A, 420 A	2	520 A	-
CBS300-2P-RD	1SNF546061R0000	Dessin technique du produit PDF 3D	520 A	340 A, 420 A	2	520 A	-
CBS300-2P-GR	1SNF546031R0000	Dessin technique du produit PDF 3D	520 A	340 A, 420 A	2	520 A	-
CBS50-2P	1SNF516011R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	2	150 A	-
CBS50-4P-GR	1SNF516131R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	4	150 A	-
CBS95-4P-GR	1SNF526131R0000	Dessin technique du produit PDF 3D	232 A	155 A, 200 A	4	200 A	-
CBS185-2P-BR	1SNF536041R0000	Dessin technique du produit PDF 3D	353 A	250 A, 310 A	2	310 A	-
CBS95-2P	1SNF526011R0000	Dessin technique du produit PDF 3D	200 A, 232 A	155 A, 200 A	2	200 A	-
CBS95-4P-BL	1SNF526121R0000	Dessin technique du produit PDF 3D	232 A	155 A, 200 A	4	200 A	-
CBS95-4P-BR	1SNF526141R0000	Dessin technique du produit PDF 3D	232 A	155 A, 200 A	4	200 A	-
CBS185-2P	1SNF536011R0000	Dessin technique du produit PDF 3D	353 A	250 A, 310 A	2	310 A	-
CBS185-2P-GR	1SNF536031R0000	Dessin technique du produit PDF 3D	353 A	250 A, 310 A	2	310 A	-
CBS185-2P-BK	1SNF536051R0000	Dessin technique du produit PDF 3D	353 A	250 A, 310 A	2	310 A	-
CBS95-2P-RD	1SNF526061R0000	Dessin technique du produit PDF 3D	200 A, 232 A	155 A, 200 A	2	200 A	-
CBS95-4P-BK	1SNF526151R0000	Dessin technique du produit PDF 3D	232 A	155 A, 200 A	4	200 A	-
CBS50-2P-RD	1SNF516061R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	2	150 A	-
CBS185-2P-RD	1SNF536061R0000	Dessin technique du produit PDF 3D	353 A	250 A, 310 A	2	310 A	-
CBS50-2P-BR	1SNF516041R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	2	150 A	-
CBS50-4P	1SNF516111R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	4	150 A	-
CBS185-2P-BL	1SNF536021R0000	Dessin technique du produit PDF 3D	353 A	250 A, 310 A	2	310 A	-
CBS300-2P-BL	1SNF546021R0000	PDF 3D	520 A	340 A, 420 A	2	520 A	-
CBS300-2P-BR	1SNF546041R0000	Dessin technique du produit PDF 3D	520 A	340 A, 420 A	2	520 A	-
CBS300-2P-BK	1SNF546051R0000	Dessin technique du produit PDF 3D	520 A	340 A, 420 A	2	520 A	-
CBS50-4P-BL	1SNF516121R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	4	150 A	-
CBS50-2P-BL	1SNF516021R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	2	150 A	-
CBS50-4P-RD	1SNF516161R0000	Dessin technique du produit PDF 3D	150 A	120 A, 150 A	4	150 A	-

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Fonctionnalités de configuration

Nombre de pôles 1
Nombre de positions 2 | 4

Caractéristiques électriques

Tension nominale (CEI) (VAC) 1000
Courant nominal (IEC) (A) 150 | 200 | 232 | 353 | 520
Courant nominal (UL) (A) 120 | 150 | 155 | 200 | 250 | 310 | 340 | 420

Fonctionnalités de contact

Courant nominal du contact (max) (A) 150 | 200 | 310 | 520

Fixation mécanique

Type de montage Rail DIN

Caractéristiques du boîtier

Matériau du boîtier PA 6

Dimensions

Largeur (mm) 20 | 25.5 | 35.6 | 45 | 47 | 67.6
Largeur (in) .787 | 1 | 1.4 | 1.77 | 1.85 | 2.66
Profondeur (mm) 70 | 93 | 105 | 118
Profondeur (in) 2.75 | 3.66 | 4.13 | 4.64
Hauteur (mm) 45 | 57 | 73.5 | 83.5
Hauteur (in) 1.77 | 2.24 | 2.89 | 3.28

Normes de l’industrie

Indice d'inflammabilité UL UL 94V-2

Numéro de référence

Référence interne TE CAT-ABS-CBS
