Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

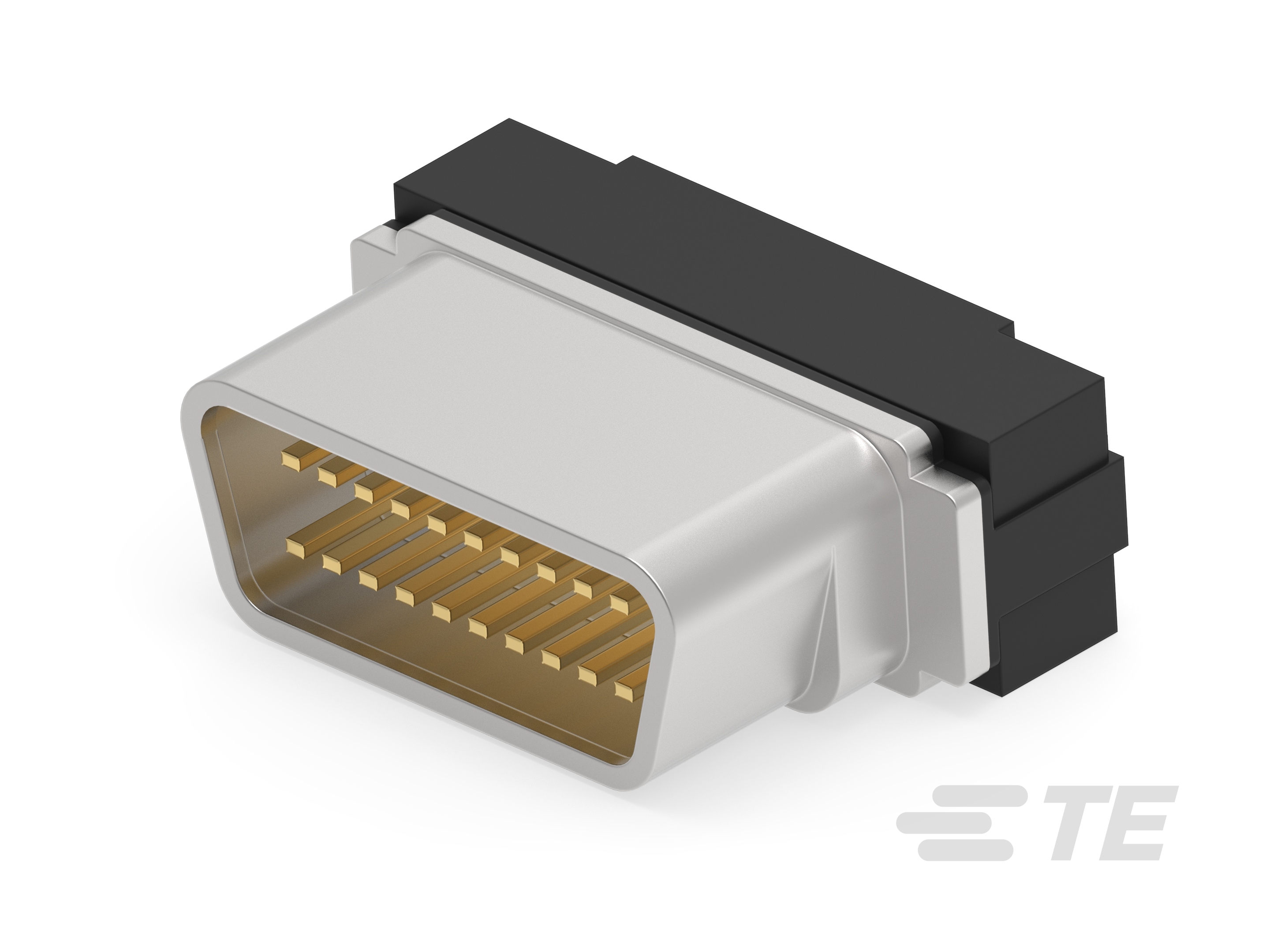

Caractéristiques du type de produit
-
Type de boîtier et de connecteur :
Fiche
-
Système de connexion :
Câble-à-carte, Câble-à-câble
-
Type de produit connecteur :
Kit de connecteurs
-
Le connecteur et le contact se terminent à :
Fil et câble
Fonctionnalités de configuration
-
Nombre de positions :
20
-
Nombre de lignes :
2
-
Compatible avec le type de fil et de câble :
Câble gainé rond
Caractéristiques du corps
-
Couleur du produit primaire :
Noir
-
Matériau de placage du boîtier :
Étain sur cuivre
-
Matériau du couvercle :
Thermoplastique
-
Espacement de la ligne médiane des câbles en nappe (in):
.025
Fonctionnalités de contact
-
Matériau de base du contact :
Bronze phosphoreux
-
Matériau de la sous-plaque de contact :
Palladium nickel
-
Matériau de placage de la zone d’accouplement de contact :
Or ou flash or
-
Épaisseur du matériau de placage de la zone d’accouplement de contact (µin):
30
-
Matériau du placage de la zone de terminaison de contact du fil :
Étain
-
Courant nominal du contact (max) (A):
1
Caractéristiques de terminaison
-
Méthode de terminaison au fil et câble :
Déplacement d’isolation (IDC)
-
Type de couverture de terminaison :
Sans laçage
-
Couvercle de terminaison :
Sans
-
Méthode de couverture de terminaison :
Non assemblé
Fixation mécanique
-
Type de rétention de l’accouplement :
Blocs de verrouillage
-
Rétention de l’accouplement :
Sans
-
Type de montage du connecteur :
Montage sur câble (suspension libre)
Caractéristiques du boîtier
-
Matériau du boîtier :
Thermoplastique
-
Matériau du boîtier :
Acier
-
Ligne médiane (niveau) :
1.27 mm [ .05 in ]
Dimensions
-
Gamme de diamètres d'isolation compatibles :
.74 – .91 mm [ .029 – .036 in ]
-
Diamètre d'isolation compatible (max.) (mm):
.91
-
Taille unifilaire (mm²):
.05 – .1
-
Taille unifilaire (AWG):
30 – 28
-
Taille du fil (AWG):
30 – 28
-
Taille du fil (mm²):
.05 – .09
Conditions d’utilisation
-
Plage de température de fonctionnement :
-55 – 105 °C [ -67 – 221 °F ]
Fonctionnement/Application
-
Application du circuit :
Signal
-
Blindé :
Oui
Normes de l’industrie
-
Indice d’inflammabilité UL :
UL 94V-0
Caractéristiques de l’emballage
-
Méthode d’emballage :
Emballage
-
Quantité d’emballage :
25
