Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

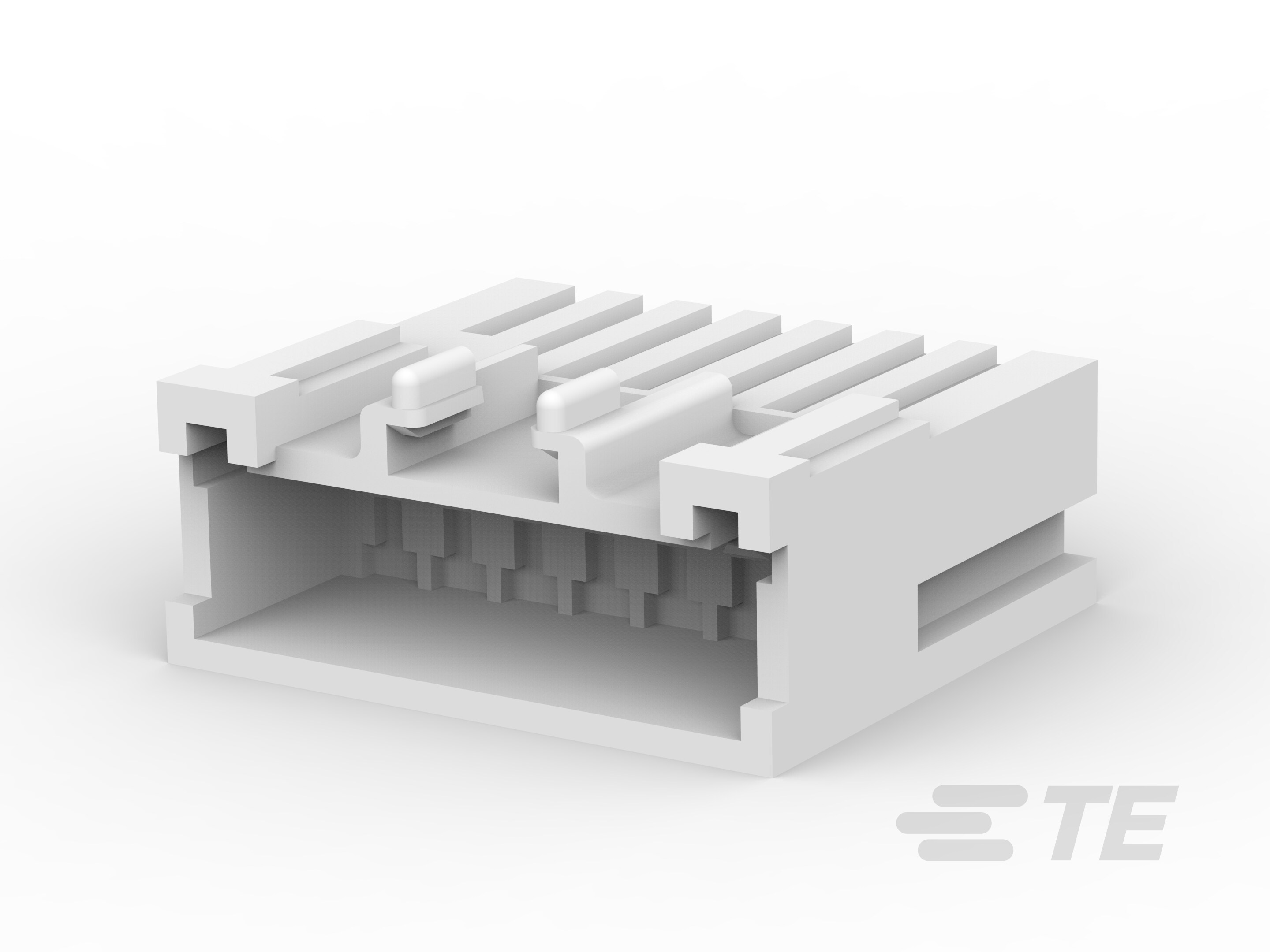

Caractéristiques du type de produit
-
Type de boîtier et de connecteur :
Fiche
-
Étanche :
Non
-
Système de connecteur :
Fil à fil
-
Se connecte à/au :
Fil et câble
-
Type de produit :
Boîtier
Fonctionnalités de configuration
-
Nombre de positions :
7
-
Nombre de rangées :
1
Caractéristiques électriques
-
Tension de fonctionnement (VDC):
250
-
Tension de fonctionnement (VAC):
250
Caractéristiques du corps
-
Couleur principale :
Naturel
Fonctionnalités de contact
-
Type de contact :
Patte
-
Matériau de base du contact :
Bronze phosphoreux
-
Disposition des contacts :
En ligne
-
Courant nominal du contact (max) (A):
3
Caractéristiques de terminaison
-
Méthode de raccordement au fil ou au câble :
Sertissage
Fixation mécanique
-
Dispositif de montage sur panneau :
Sans
-
Maintien de la connexion :
Avec
-
Serre-câble :
Sans
-
Type de maintien de la connexion :
Verrou
-
Support de montage pour PCB :
Sans
-
Type de montage :
Montage sur câble (suspension libre)
Caractéristiques du boîtier
-
Axe central (pas) :
2.5 mm [ .098 in ]
-
Matériau du boîtier :
Nylon 66
Dimensions
-
Hauteur du connecteur :
9.6 mm [ .378 in ]
-
Longueur du connecteur :
20.6 mm [ .811 in ]
-
Dimension du fil (AWG):
26 – 20
Conditions d’utilisation
-
Plage de température de fonctionnement :
-30 – 105 °C [ -22 – 221 °F ]
Fonctionnement/Application
-
Application du circuit :
Électricité et signaux
Normes de l’industrie
-
Indice du fil incandescent :
Pièce standard – sans fil incandescent
-
Indice d'inflammabilité UL :
UL 94V-0
Caractéristiques de l’emballage
-
Type de conditionnement :
Boîte
-
Quantité par emballage :
150
