Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données
Remarque : utilisez le dessin technique du produit pour vos réalisations.

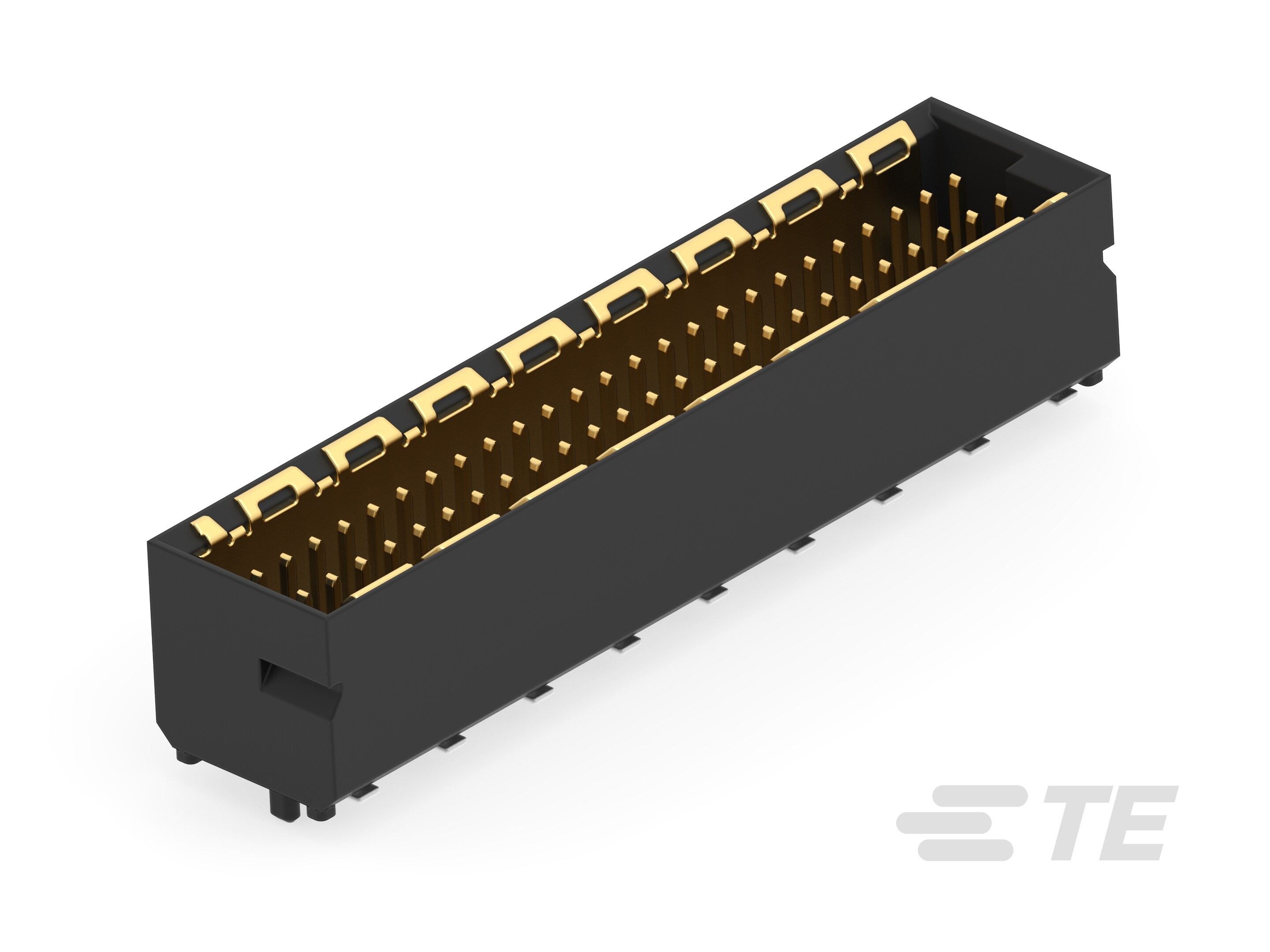

Caractéristiques du type de produit
-
Type d’assemblage de connecteurs pour circuit imprimé :
Embase de montage pour circuit imprimé
-
Système de connexion :
Carte-à-carte
-
Type d’embase :
Entièrement renforcé
-
Scellable :
Non
-
Le connecteur et le contact se terminent à :
Circuit imprimé
Fonctionnalités de configuration
-
Condition de charge des contacts de connecteurs :
Entièrement chargé
-
Empilable :
Oui
-
Nombre de positions chargées :
50
-
Nombre de colonnes :
25
-
Orientation du montage pour circuit imprimé :
Vertical
-
Nombre de positions :
50
-
Nombre de lignes :
2
-
Configuration de l’empilage :
Empilement
Caractéristiques électriques
-
Impédance (Ω):
100
-
Tension de tenue diélectrique (max) (Vrms):
500
Caractéristiques du signal
-
Débit de données (Gb/s):
25
Caractéristiques du corps
-
Couleur du produit primaire :
Noir
Fonctionnalités de contact
-
Matériau de base du contact :
Alliage de cuivre
-
Matériau de placage de la zone de terminaison de contact PCB :
Étain
-
Forme de contact :
Rectangulaire
-
Disposition des contacts :
Matrice
-
Épaisseur du matériau de placage de la zone de terminaison de contact PCB :
2 – 6 µm [ 78.74 – 236.22 µin ]
-
Matériau de placage de la zone d’accouplement de contact :
Or (Au)
-
Type de contact :
Broche
-
Courant nominal du contact (max) (A):
1
-
Longueur de la zone d’accouplement de contact :
2.9 mm [ .114 in ]
Caractéristiques de terminaison
-
Méthode de terminaison du circuit imprimé :
Montage en surface
Fixation mécanique
-
Alignement de l’accouplement :
Avec
-
Type d’alignement de l’accouplement :
Nervure de polarisation, Nervure de polarisation
-
Rétention du montage pour circuit imprimé :
Sans
-
Alignement du montage pour circuit imprimé :
Avec
-
Type de montage du connecteur :
Montage sur carte
-
Type d’alignement du montage pour circuit imprimé :
Montants de localisation
-
Longueur de l’élément d’alignement de montage :
.65 mm [ .025 in ]
Caractéristiques du boîtier
-
Lieu d’entrée d’accouplement :
Haut
-
Ligne médiane (niveau) :
1 mm [ .039 in ]
-
Matériau du boîtier :
LCP
Dimensions
-
Hauteur du profil à partir du PCB :
5.8 mm [ .228 in ]
-
Largeur du connecteur :
5.85 mm [ .23 in ]
-
Hauteur du connecteur :
5.8 mm [ .228 in ]
-
Espacement de ligne à ligne :
1.5 mm [ .059 in ]
-
Hauteur de la pile :
2 mm [ .079 in ]
-
Longueur du connecteur :
26.95 mm [ 1.061 in ]
Conditions d’utilisation
-
Température de fonctionnement (max) :
125 °C [ 257 °F ]
-
Plage de température de fonctionnement :
-55 – 125 °C [ -67 – 257 °F ]
Fonctionnement/Application
-
Fonction du processus d’assemblage :
Couvercle Pick and place
-
Blindé :
Non
-
Application du circuit :
Puissance, signal et données haute vitesse
Normes de l’industrie
-
Norme de l’industrie :
IEC
-
Compatible avec les produits conformes aux normes :
UL
-
Compatible avec les produits conformes aux normes ou à la réglementation des agences :
DIN, UL
-
Indice d’inflammabilité UL :
UL 94V-0
Caractéristiques de l’emballage
-
Quantité d’emballage :
400
-
Méthode d’emballage :
Ruban et bobine, Ruban et bobine
-
Diamètre de la bobine d’emballage :
330 mm [ 12.99 in ]
