Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Remarque : utilisez le dessin technique du produit pour vos réalisations.

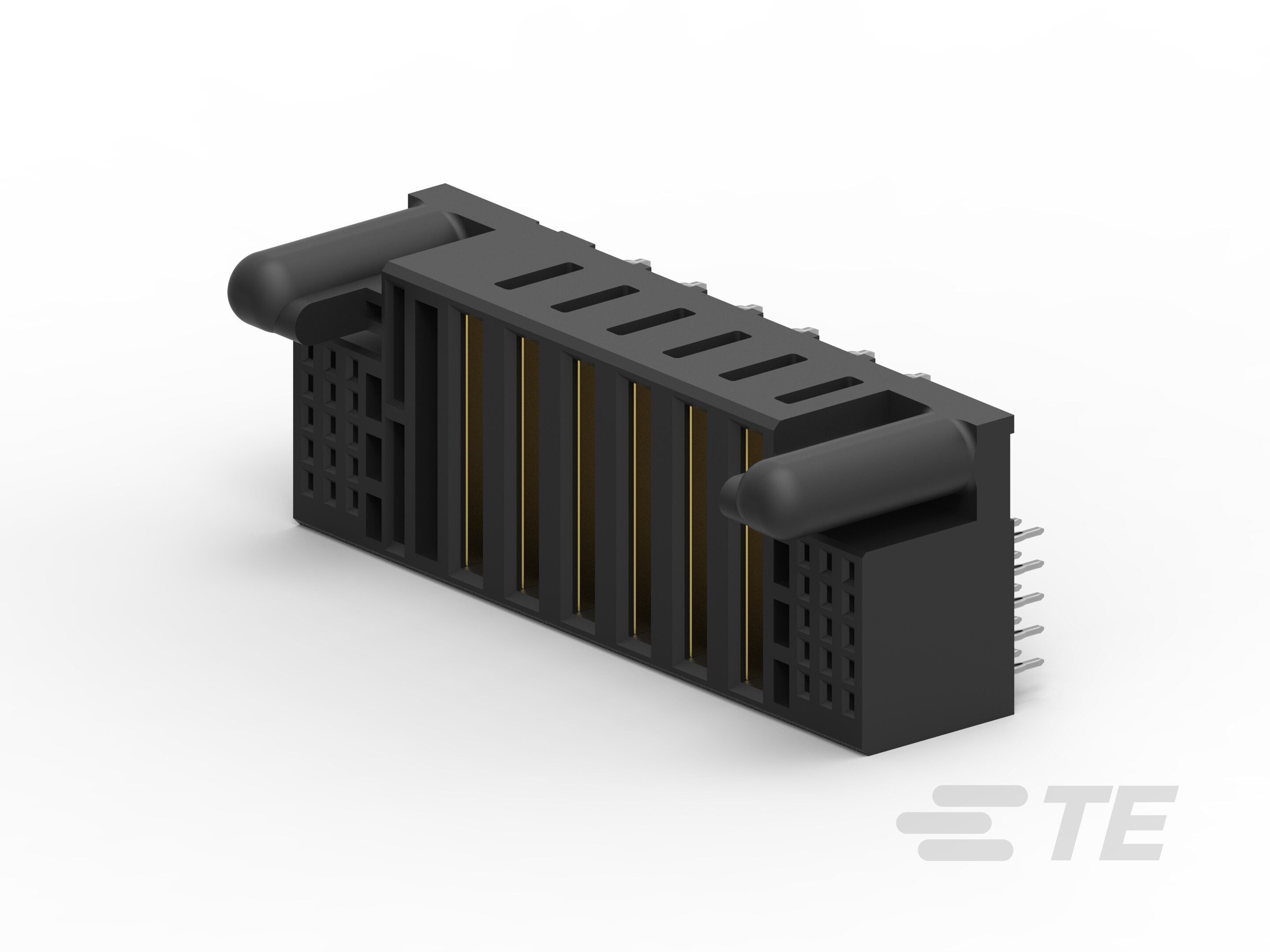

• Forme du connecteur : Rectangulaire

• Embase mixte et hybride : Oui

• Type de connecteur : Connecteur de montage pour circuit imprimé

• Système de connecteur : Carte-à-carte

• Type d'embase : Entièrement renforcé

• Étanche : Non

• Se connecte à/au : Circuit imprimé

• Type de produit : Assemblage de connecteurs

• Nombre de positions d'alimentation : 8

• Nombre de positions de signaux : 30

• Nombre de positions chargées : 38

• Nombre de colonnes : 13

• Orientation du montage pour circuit imprimé : Vertical

• Nombre de positions : 38

• Nombre de rangées : 5

• Tension de fonctionnement (VDC): 60, 300

• Tension de fonctionnement (VAC): 60, 300

• Couleur principale : Noir

• Matériau de placage de la zone de contact PCB : Étain

• Matériau de base du contact : Alliage de cuivre

• Disposition des contacts : Matrice

• Épaisseur du placage de l'extrémité de la zone de contact PCB : 2.54 – 5.08 µm [ 100 – 200 µin ]

• Épaisseur du placage de la surface de contact : .076 µm [ 3 µin ]

• Épaisseur du matériau du contact : 1.27 µm [ 50 µin ]

• Matériau du contact : Nickel

• Matériau du placage de la surface de contact : Or (Au)

• Type de contact : Connecteur

• Courant nominal du contact (max) (A): 3.5, 75

• Longueur des pattes et des broches : 3.2 mm [ .126 in ]

• Méthode de raccordement au PCB : Trou traversant – Press-Fit

• Type d'alignement du montage pour circuit imprimé : Maintien

• Type d'alignement de l'accouplement : Tige de guidage

• Support de montage pour PCB : Sans

• Alignement du montage PCB : Avec

• Type de montage : Montage sur carte

• Alignement de l'accouplement : Avec

• Matériau du boîtier : Thermoplastique haute température renforcé de fibre de verre

• Axe central (pas) (mm): 2, 5

• Axe central (pas) (in): .079, .196

• Longueur du connecteur : 50.8 mm [ 2 in ]

• Hauteur du connecteur : 11.4 mm [ .45 in ]

• Épaisseur du PCB (recommandée) : 1.5 mm [ .059 in ]

• Largeur du connecteur : 18,3 mm [ .72 in ]

• Espacement de ligne à ligne : 2 mm [ .079 in ]

• Température de fonctionnement (max) : 125 °C [ 257 °F ]

• Plage de température de fonctionnement : -40 – 125 °C [ -40 – 257 °F ]

• Application du circuit : Électricité et signaux

• Indice du fil incandescent : High Temperature Part - Not Glow Wire

• Indice UL : Certifié

• Indice d'inflammabilité UL : UL 94V-0
