T92S7A22-208

Actif

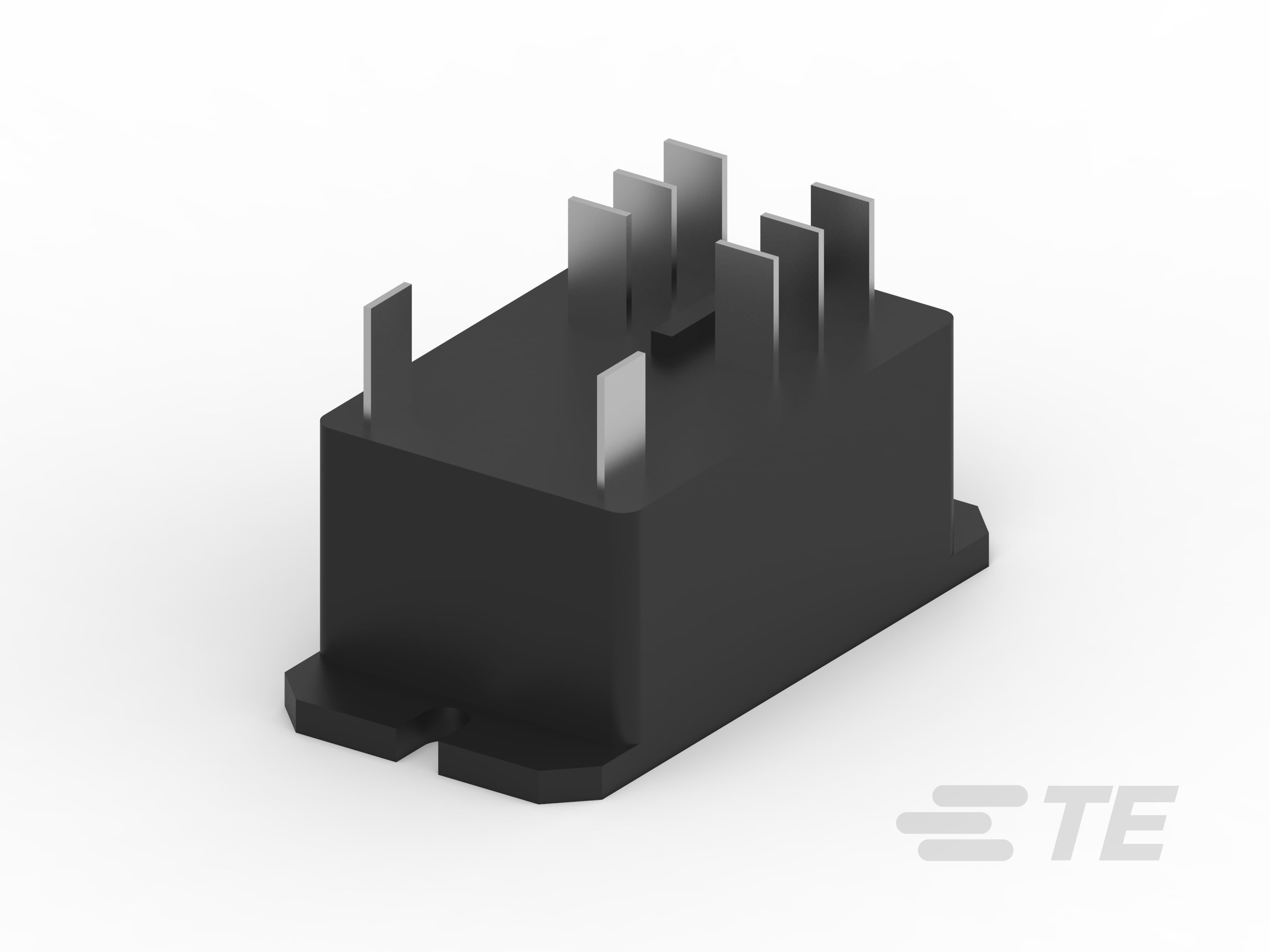

General Purpose Power Relay, AC, Monostable, 2 Form A DPST-NO, 30 A Contact Rating, 208 VAC Coil Voltage, 277 VAC Contact Voltage

T92S7A22-208

Actif

General Purpose Power Relay, AC, Monostable, 2 Form A DPST-NO, 30 A Contact Rating, 208 VAC Coil Voltage, 277 VAC Contact Voltage

- Potter & Brumfield

Numéro de référence interne TE : 1393212-3
Description interne de TE : T92S7A22-208

Type de relais ou de contacteur : Relais de puissance tout usages
Type de courant : CA
Système magnétique à bobine : Monostable
Disposition des contacts : 2 types A DPST-NO
Courant nominal du contact (A): 30

Voir toutes les caractéristiques

Plus Moins

Echantillons gratuits
Pièces et outillage compatibles

Documents

Fichiers CAO

Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
PDF 3D 3D_CVM_CVM_1393212-3_F.pdf 3D
Aperçu du produit ENG_CVM_CVM_1393212-3_F.2d_dxf.zip Anglais
ENG_CVM_CVM_1393212-3_F.3d_igs.zip Anglais
ENG_CVM_CVM_1393212-3_F.3d_stp.zip Anglais

Fiches techniques et pages de catalogue

T92 Two-Pole, 30 Amp, PC Board or Panel Mount Relay ENG_DS_1308242_T92_A2.pdf Anglais

Spécifications du produit

Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf Anglais

Approbations des agences

CQC_CERT_16002142753_C1 ENG_AAD_CQC_CERT_16002142753_C1_4.pdf Anglais

UL ENG_AAD_UL_CERT_E22575_19930709_C1_4.pdf Anglais

Certificat TUV ENG_AAD_TUV_CERT_R50083843_C1_5.pdf Anglais

Certificat CSA ENG_AAD_CSA_CERT_80145231_C1_1.pdf Anglais

Notification de changement de produit

Voir la notification de changement de produit Vous devez vous connecter pour accéder aux notifications de changement de produit

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Caractéristiques du type de produit

Type de relais ou de contacteur : Relais de puissance tout usages

Fonctionnalités de configuration

Particularités de la bobine : Isolation des bobines UL classe F
Nombre de pôles du contact : 2
Disposition des contacts : 2 types A DPST-NO

Caractéristiques électriques

Résistance initiale de l'isolant (MΩ): 1000
Puissance nominale de la bobine CA (VA): 4
Résistance de la bobine (Ω): 2556.9 – 3125.1
Charge de commutation du contact (Min) : 500 mA à 12 V
Tension de commutation du contact (max) (VAC): 600
Isolation diélectrique initiale entre contacts adjacents (Vrms): 2000
Isolation diélectrique initiale entre les contacts ouverts (Vrms): 1500
Contact limitant le courant de rupture (A): 40
Contact limitant le courant continu (A): 40
Contact limitant le courant de fonctionnement (A): 40
Contact limitant le courant de courte durée (A): 30
Courant nominal du contact (A): 30
Tension nominale de la bobine (VAC): 208
Tension nominale du contact (VAC): 277
Tension nominale du contact (VDC): 28
Isolation diélectrique initiale entre bobine/contact (Vrms): 4000

Caractéristiques du corps

Couleur principale : Noir
Poids : 82.5 g [ 2.91 oz ]
Type de boîtier : Soudage automatique résistant au flux

Fonctionnalités de contact

Matériau du contact : Oxyde de cadmium d’argent

Caractéristiques de terminaison

Type de connexion et de raccordement au réseau : Bornes de raccordement rapide
Type de connexion et de raccordement de la bobine : Bornes de raccordement rapide

Fixation mécanique

Type d'installation du produit : Collerette avec fentes de montage
Type de montage : Montage sur panneau

Dimensions

Hauteur : 26,42 mm [ 1.04 in ]
Longueur : 68.58 mm [ 2.7 in ]
Largeur : 34.54 mm [ 1.36 in ]
Isolant de ligne de fuite entre le contact et la bobine : 9.5 mm [ .374 in ]
Largeur d'isolation entre le contact et la bobine : 8 mm [ .315 in ]

Conditions d’utilisation

Catégorie de protection environnementale : RTII
Température ambiante (max) : 65 °C [ 149 °F ]

Fonctionnement/Application

Type de courant : CA
Système magnétique à bobine : Monostable

Caractéristiques de l’emballage

Type de conditionnement : Plateau

Autre

Classe de température ambiante (°C): 50 – 70
Classe de courant du contact (A): 20 – 30
Classe de hauteur (mécanique) (mm): 30 – 40
Classe de longueur (mécanique) (mm): 60 – 70
Classe de largeur (mécanique) (mm): 30 – 40
