Name: TSC-105D3H,000
Brand: OEG

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Caractéristiques du type de produit

Type de relais ou de contacteur : Relais de signaux tout usages

Fonctionnalités de configuration

Nombre de pôles du contact : 1
Options pour le relais : Classé RF | Commutation de puissance
Disposition des contacts : 1 type C SPDT-CO

Caractéristiques électriques

Résistance initiale de l'isolant (MΩ): 1000000
Résistance de la bobine (Ω): 83
Charge de commutation du contact (Min) : 1 mA à 1 V
Tension de commutation du contact (max) (VAC): 120
Tension de commutation du contact (max) (VDC): 30
Isolation diélectrique initiale entre les contacts ouverts (Vrms): 400
Contact limitant le courant de rupture (A): 1
Contact limitant le courant continu (A): 1
Contact limitant le courant de fonctionnement (A): 1
Contact limitant le courant de courte durée (A): 1
Courant nominal du contact (A): 1
Tension nominale de la bobine (VDC): 5
Tension nominale du contact (VAC): 120
Tension nominale du contact (VDC): 24
Puissance nominale de la bobine CC (W): 0,3
Isolation diélectrique initiale entre bobine/contact (Vrms): 1000

Caractéristiques du signal

Perte d'insertion (paramètres HF) : -.02 dB à 100 MHz | -.27 dB à 900 MHz
Isolation (paramètre HF) : -20.7 dB à 900 MHz | -39 dB à 100 MHz

Caractéristiques du corps

Poids : 3 g [ .1058 oz ]
Type de boîtier : Résistant au flux, compatible avec la soudure automatique et lavable

Fonctionnalités de contact

Matériau du contact : Agni

Caractéristiques de terminaison

Type de connexion et de raccordement au réseau : Broches à souder
Type de connexion et de raccordement de la bobine : Broches à souder

Fixation mécanique

Type de montage : Montage sur carte

Dimensions

Hauteur : 9.9 mm [ .389 in ]
Longueur : 12.3 mm [ .484 in ]
Largeur : 7.4 mm [ .29 in ]
Isolant de ligne de fuite entre le contact et la bobine : 1.5 mm [ .059 in ]
Largeur d'isolation entre le contact et la bobine : 2 mm [ .079 in ]

Conditions d’utilisation

Catégorie de protection environnementale : RTIII
Plage de température de fonctionnement : -30 – 80 °C [ '-22 – 176 °F ]
Température ambiante (max) : 80 °C [ 176 °F ]

Fonctionnement/Application

Processus de soudure : Compatible avec la soudure à la vague
Système magnétique à bobine : Monostable
Type de courant : CC

Caractéristiques de l’emballage

Type de conditionnement : Boîte et tube

Autre

Classe de courant du contact (A): ≤2
Classe de puissance de la bobine (W): >0,2 – ≤0,3
Classe de hauteur (mécanique) : >7 – ≤11 mm [ >0,276 – ≤0,433 in ]
Classe de longueur (mécanique) : >11 – ≤16 mm [ >0,433 – ≤0,63 in ]
Classe de largeur (mécanique) : >7 – ≤11 mm [ >0,276 – ≤0,433 in ]

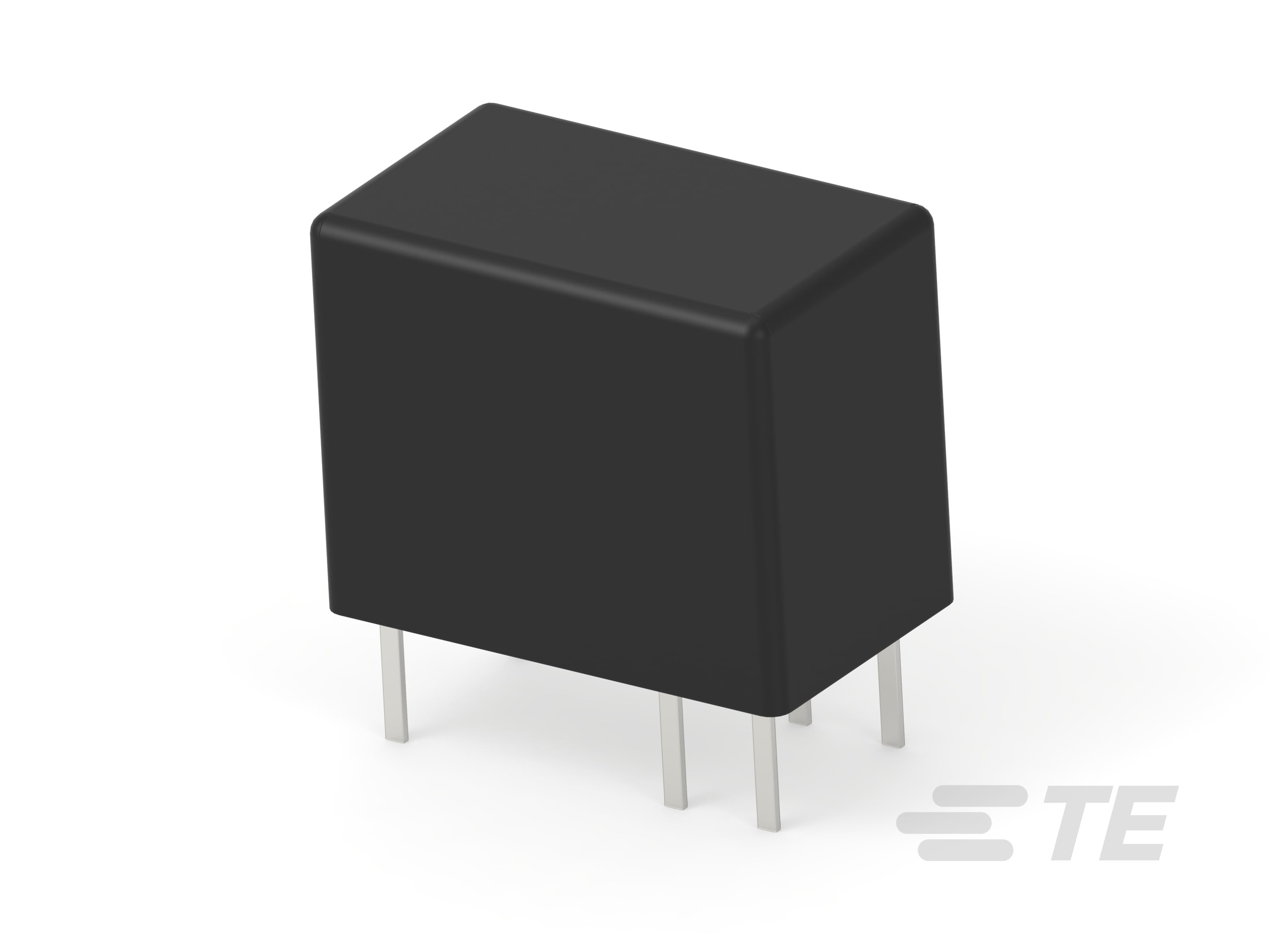

TSC-105D3H,000
