1-1415430-4

Actif

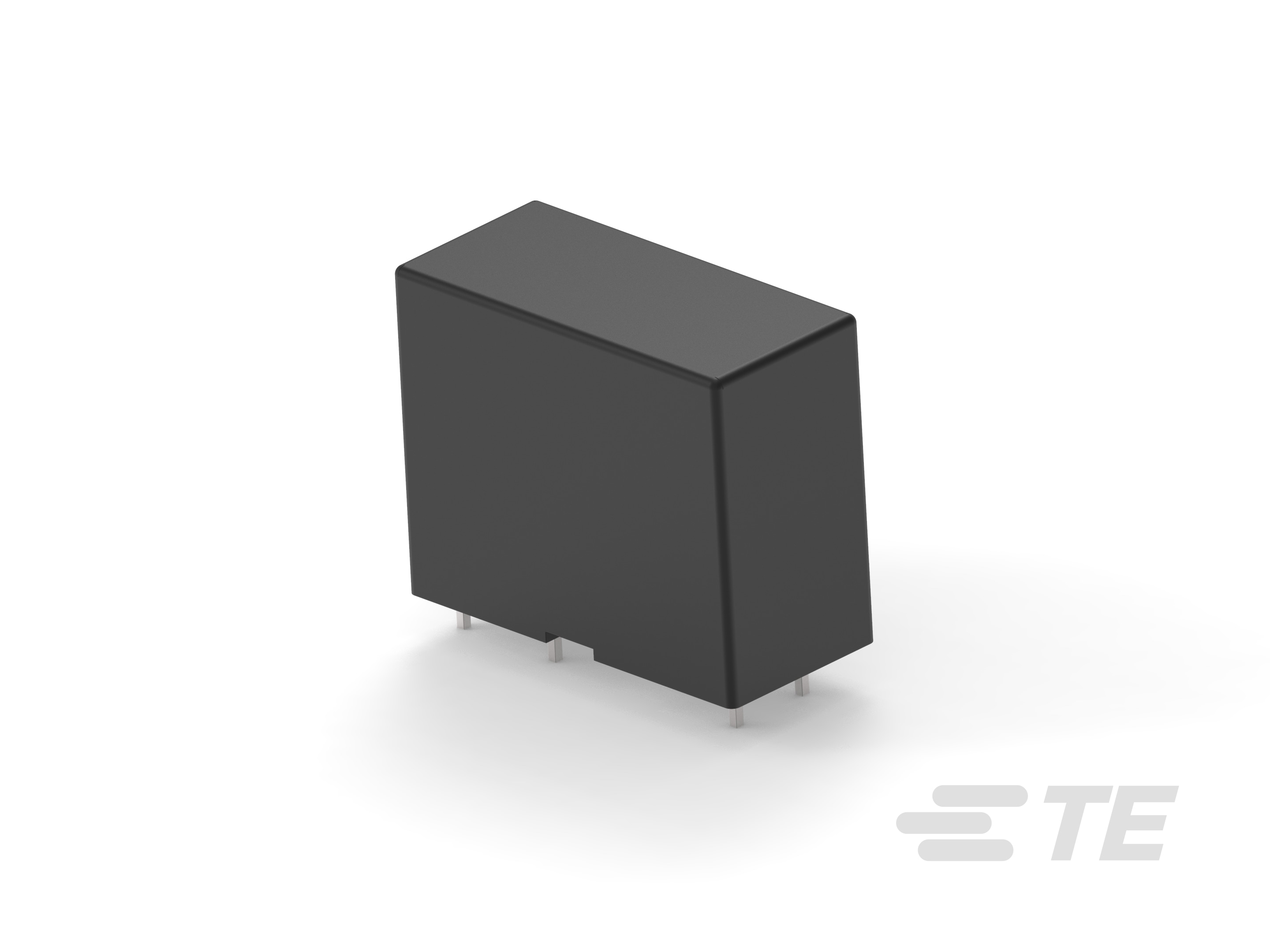

General Purpose Power Relay, AC, Monostable, 1 Form A (NO), 16 A Contact Rating, 230 VAC Coil Voltage, 250 VAC Contact Voltage, SCHRACK 430

1-1415430-4

Actif

General Purpose Power Relay, AC, Monostable, 1 Form A (NO), 16 A Contact Rating, 230 VAC Coil Voltage, 250 VAC Contact Voltage, SCHRACK 430

- SCHRACK
- SCHRACK 430

Numéro de référence interne TE : 1-1415430-4
Description interne de TE : 0430 05 2701 00
Numéro d'identification du pseudonyme : 43005270100

Type de relais : Relais de puissance tout usages
Système magnétique à bobine : Monostable
Disposition des contacts : 1 Form A (NO)
Type de courant : CA
Courant nominal du contact (A): 16

Voir toutes les caractéristiques

Plus Moins

Pièces et outillage compatibles

Documents

Fichiers CAO

Télécharger le fichier ECAD
Téléchargez gratuitement le Library Loader pour convertir ce fichier dans votre outil ECAD. En savoir plus sur le modèle ECAD.
PDF 3D 3D_CVM_CVM_1-1415430-4_B.pdf 3D
Aperçu du produit ENG_CVM_CVM_1-1415430-4_B.2d_dxf.zip Anglais
ENG_CVM_CVM_1-1415430-4_B.3d_igs.zip Anglais
ENG_CVM_CVM_1-1415430-4_B.3d_stp.zip Anglais

Fiches techniques et pages de catalogue

Power Relay 430 3mm ENG_DS_430_3mm_1218.pdf Anglais

Spécifications du produit

Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf Anglais

Approbations des agences

Certificat VDE ENG_AAD_VDE_CERT_40024925_C1_5.pdf Anglais

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données

Caractéristiques du type de produit

Type de relais : Relais de puissance tout usages

Fonctionnalités de configuration

Nombre de pôles du contact : 1
Disposition des contacts : 1 Form A (NO)

Caractéristiques électriques

Résistance de la bobine (Ω): 11400
Tension de commutation du contact (max) (VDC): 270
Contact limitant le courant de rupture (A): 16
Courant nominal du contact (A): 16
Tension nominale de la bobine (VAC): 230
Tension nominale du contact (VAC): 250
Isolation diélectrique initiale entre bobine/contact (Vrms): 4000
Contact limitant le courant de fonctionnement (A): 25
Isolation diélectrique initiale entre les contacts ouverts (Vrms): 2000
Tension de commutation du contact (max) (VAC): 400
Contact limitant le courant continu (A): 16
Puissance nominale de la bobine CA (VA): 1.8

Caractéristiques du corps

Poids : 32 g [ 1.13 oz ]
Type de boîtier : Couvercle antipoussière en plastique

Fonctionnalités de contact

Matériau du contact : AgCu3

Caractéristiques de terminaison

Type de connexion et de raccordement au réseau : Broches à souder
Type de connexion et de raccordement de la bobine : Broches à souder

Fixation mécanique

Type de montage : Circuit imprimé

Dimensions

Hauteur : 28.5 mm [ 1.12 in ]
Longueur : 35.5 mm [ 1.39 in ]
Largeur : 16.5 mm [ .649 in ]
Isolant de ligne de fuite entre le contact et la bobine : 8 mm [ .315 in ]
Largeur d'isolation entre le contact et la bobine : 8 mm [ .315 in ]

Conditions d’utilisation

Température ambiante (max) : 70 °C [ 163 °F ]
Catégorie de protection environnementale : RTI

Fonctionnement/Application

Système magnétique à bobine : Monostable
Type de courant : CA

Caractéristiques de l’emballage

Type de conditionnement : Plateau

Autre

Classe de courant du contact (A): 16
Classe de hauteur (mécanique) (mm): 25 – 30
Classe de longueur (mécanique) (mm): 35 – 40
Classe de largeur (mécanique) (mm): 15 – 20
Classe de puissance de la bobine (VA): 1 – 2
Classe de température ambiante (°C): -20 – 70
