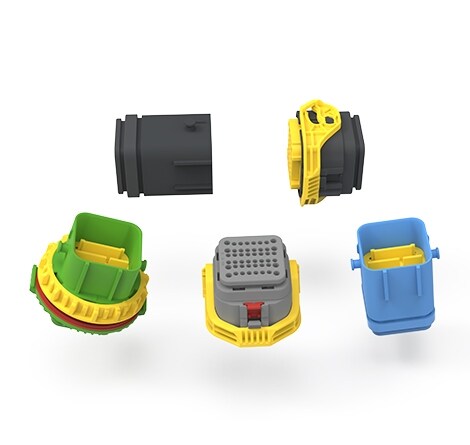

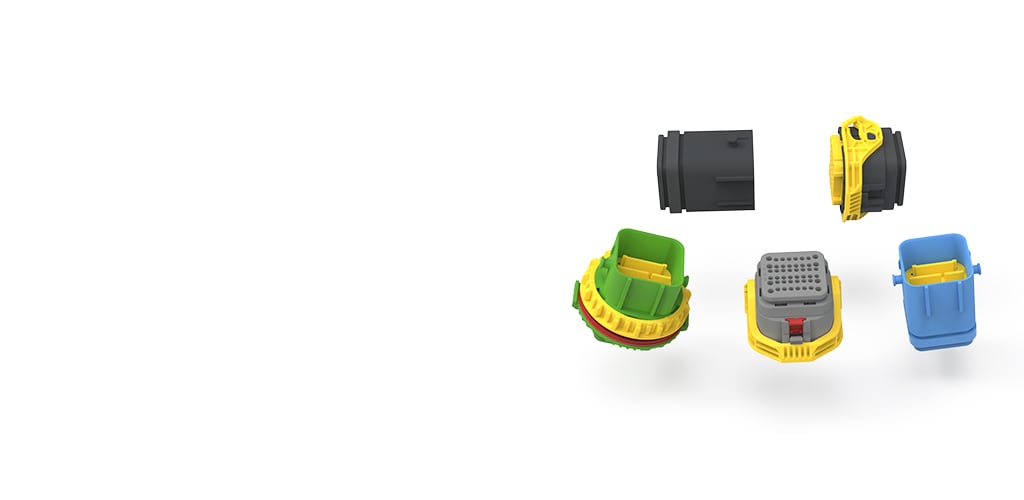

Conector NTSEAL de 48 posiciones

Diseño sólido y compacto

Al proporcionar una sólida conectividad de cable a cable en un formato compacto, la familia de conectores sellados, innovadores y de alta densidad NTSEAL de TE utiliza el comprobado sistema de contacto común TE/DEUTSCH para aplicaciones de servicio en entornos hostiles.

PÓNGASE EN CONTACTO CON NUESTROS EXPERTOS

El conector híbrido de 48 posiciones recientemente introducido cuenta con un diseño mejorado con características de facilidad de uso. Utiliza una palanca de bloqueo integrada que facilita la operación de acoplamiento. Este mecanismo de bloqueo infalible mejora la experiencia del usuario al agilizar el montaje y garantizar el acoplamiento adecuado del conector. Las tecnologías TPA y CPA integradas, y las tuercas de panel que no requieren herramientas eliminan la necesidad de componentes adicionales o herramientas específicas, lo que permite el montaje, la instalación y la reparación del arnés de manera rápida y sencilla.

Este sistema de conectores híbrido que utiliza contactos de tamaño 16 y tamaño 20 junto con una pequeña huella ofrece flexibilidad de diseño para el diseñador del arnés. El conector NTSEAL de 48 posiciones es un sistema de conectores versátil y resistente con clasificación IP67, IP68 e IP69K que es adecuado para una amplia gama de aplicaciones en entornos exigentes y puede estar expuesto a temperaturas extremas y vibraciones en el motor.

Características del producto

Protección	IP67,IP68 y IP6K9K(con carcasa posterior)
48 posiciones	Tamaño 20 (x40), tamaño 16 (x8)
Sistema de contacto/terminal	DEUTSCH tamaño 20 & 16 contactos
Temperatura de funcionamiento	-40 °C - +125 °C
Voltaje de funcionamiento	12 V/24 V
Corriente de operación: 17 A a 23 °C	7.5 A/13 A (125 °C)

Beneficios clave

La opción confiable

Utiliza el sistema de contacto común DEUTSCH tamaño 16 y 20 de alto rendimiento
Alcanza los niveles de sellado IP67, IP68 e IP6K9K (con carcasa posterior)
Diseñado para temperaturas extremas (-40 °C ~ +125 °C) y vibraciones en el motor
El aseguramiento de posición de terminal integrada (TPA) garantiza una instalación adecuada de los contactos
La tecnología de aseguramiento de la posición del conector (Connector Position Assurance, CPA) garantiza un montaje correcto y evita el desbloqueo accidental

Aspectos de uso

Recubrimiento de diseño mejorado con una palanca de bloqueo integrada para facilitar la operación de acoplamiento sin interrupciones
Evita el acoplamiento incorrecto de conectores con cuatro opciones de codificación y colores
Ofrece una flexibilidad óptima con disposición de contacto híbrida y montaje de brida
Utiliza accesorios de TE sólidos y comprobados, como carcasas posteriores y clips de montaje

Alta densidad
