Name: FN3443-4-112-E2XXJRX
Brand: Schaffner

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Tipo de conexión de entrada : Terminal de anillo
Tipo de conexión de salida : Terminal de anillo

Características eléctricas

Corriente nominal de cortocircuito (kA): 100
Categoría de sobretensión : III
Voltaje de funcionamiento (máx.) (VAC): 415
Corriente de entrada del motor (A): 4.8
Potencia nominal de carga (kW): 2.9

Características del cuerpo

Peso del producto (g): 11000

Fijación mecánica

Tipo de montaje del producto : Montaje en pared

Dimensiones

Altura de producto : 8.1 mm [ .31 in ]
Longitud del producto : 14.6 mm [ .57 in ]
Ancho de producto : 7.1 mm [ .27 in ]

Condiciones de uso

Inductancia de línea de CC requerida (mín.) : 10.7
Valor requerido del reactor de línea de CA (mín.) : 3.6
Compatible con el tipo de accionamiento por motor : Rectificador de diodo de 6 pulsos
Tensión nominal y eficiencia energética : >98%

Operación/aplicación

Altitud de funcionamiento (máx.) (m): 2000
Blanco THDi @ Potencia nominal (%): <5
Método de enfriamiento : Convección natural

Estándares de la industria

Certificado : EN 61558-2-20, UL/EN 61800-5-1
Grado de contaminación : PD3
Índice de flamabilidad UL : UL 94V-2
Grado IP : IP20

Otro

Código de tamaño de armazón : B

FN3443-4-112-E2XXJRX

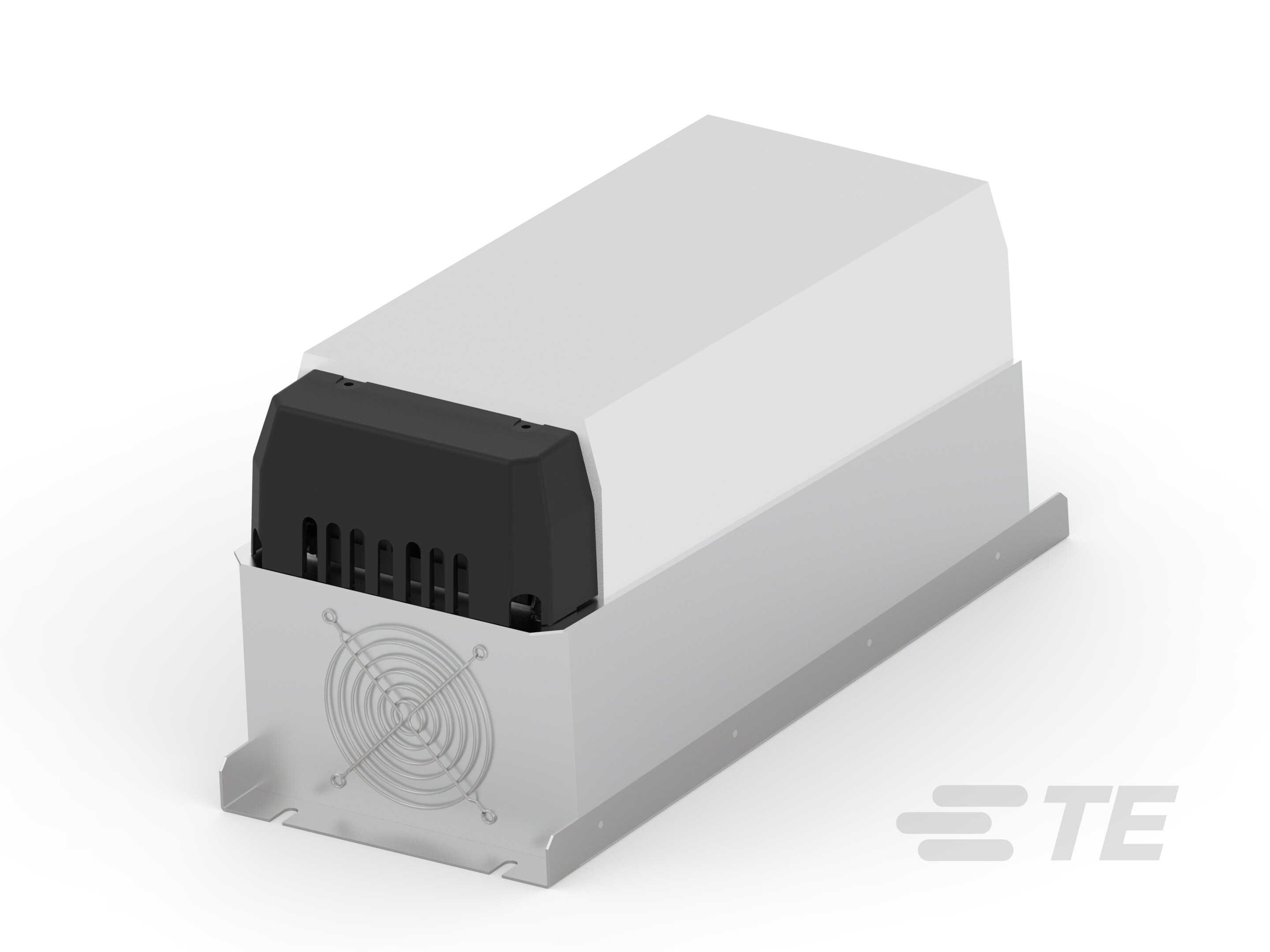

415 VAC, 4.8 A Motor Drive Input, 2.9 kW Rated Load, PD3 Pollution Degree, Ring Terminal, UL 94V-2, Schaffner Ecosine Evo, Passive Harmonic Filters

FN3443-4-112-E2XXJRX

415 VAC, 4.8 A Motor Drive Input, 2.9 kW Rated Load, PD3 Pollution Degree, Ring Terminal, UL 94V-2, Schaffner Ecosine Evo, Passive Harmonic Filters

Voltaje de funcionamiento (máx.) (VAC): 415

Corriente de entrada del motor (A): 4.8

Potencia nominal de carga (kW): 2.9

Grado de contaminación : PD3

Tipo de conexión de entrada : Terminal de anillo
