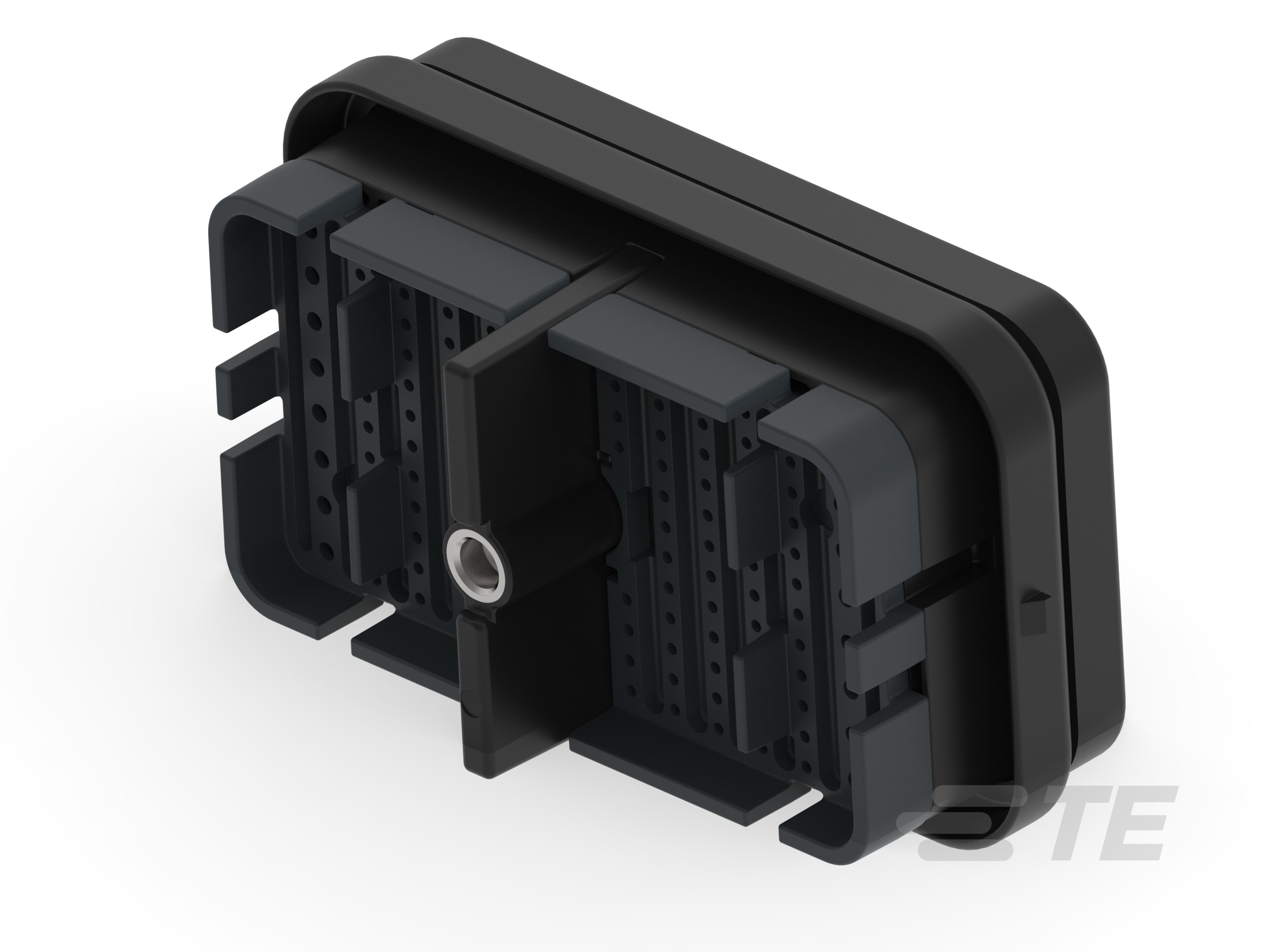

Name: REC, 128P, BLK, NON-ENV, CAP, B
Brand: DEUTSCH

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

Características do tipo do produto

Forma do conector e invólucro : Retangular
Conector misto e híbrido : Sim
Tipo de conector e invólucro : Alojamento para terminais machos
Selável : Não
Recurso de bloqueio primário : Integrado ao alojamento
Sistema de conectores : Fio a Fio
Conector e contato terminam para : Fio e cabo

Recursos de configuração

Código de selo do conector : selo E
Posição da Cavidade vazia : 0
Número de posições : 128
Número de linhas : 12

Características elétricas

Tensão de operação (VDC): 250
Tensão de operação (VAC): 250
Arquitetura de tensão nominal (V): 12 | 24 | 48

Características do corpo

Ângulo de saída do cabo : 180°
Cor do produto primário : Preto
Código do conector : B

Recursos de contato

Tipo de contato : Pino
Tamanho do contato : Tamanho 12 | Tamanho 16
Diâmetro do pino compatível (mm): 1.59 | 2.39
Diâmetro do pino compatível (in): .063 | .094
Corrente de contato nominal (máx) (A): 13 | 25

Acessório mecânico

Alinhamento de compatibilidade : Com
Tipo de alinhamento de compatibilidade : Chaveado
Garantia da posição do terminal : Não
Alívio de tensão : Com
Tipo de montagem do conector : Montagem de cabos (suspensão livre)

Características da habitação

Material do invólucro : PA GF
Inclinação da linha central (mm): 4.45 | 6.71
Inclinação da linha central (in): .175 | .264

Dimensões

Altura do conector : 75.34 mm [ 2.966 in ]
Comprimento do produto : 58.19 mm [ 2.291 in ]
Largura do produto : 125.75 mm [ 4.951 in ]
Faixa de diâmetro de isolamento compatível (mm): 1.35 – 3.05 | 2.46 – 4.01
Faixa de diâmetro de isolamento compatível (in): .053 – .12 | .097 – .158
Espaçamento entre linhas (mm): 7.62 | 8.61
Espaçamento entre linhas (in): .3 | .339

Condições de uso

Intervalo amplo de temperatura de operação : '-55 – 125 °C [ -67 – 257 °F ]
Temperatura de operação (máx) : 125 °C [ 257 °F ]

Operação/Aplicação

Aplicação do circuito : Energia

Normas da indústria

Compat�vel com produtos do padr�o/ag�ncia : SAE J2030
Classificação IP : IP68 | IP6K9K

Características da embalagem

Método de embalagem : Caixa
Quantidade de embalagem : 72

Outro

Útil : Sim
Garantia de Posição do Conector capaz : Não

DRB12-128PBNE-L018

12 V / 24 V / 48 V, 128 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4.45 mm / 6.71 mm [.175 in / .264 in] Centerline, DEUTSCH DRC

DRB12-128PBNE-L018

12 V / 24 V / 48 V, 128 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4.45 mm / 6.71 mm [.175 in / .264 in] Centerline, DEUTSCH DRC

Arquitetura de tensão nominal (V): 12 | 24 | 48

Tipo de conector e invólucro : Alojamento para terminais machos

Número de posições : 128

Selável : Não

Intervalo amplo de temperatura de operação : '-55 – 125 °C [ -67 – 257 °F ]
