Silicone Rubber Surface RTD Sensor (Configurable Product)
Características do Produto
-
RTD Sensor Type : Silicone Laminate
-
Tipo de elemento : Plotted Wire
-
Material do elemento : Cobre | Níquel | Platina
-
Estilo do fio de chumbo : PTFE Isolado
-
Temperatura de operação (máx) : 220 °C [ 428 °F ]

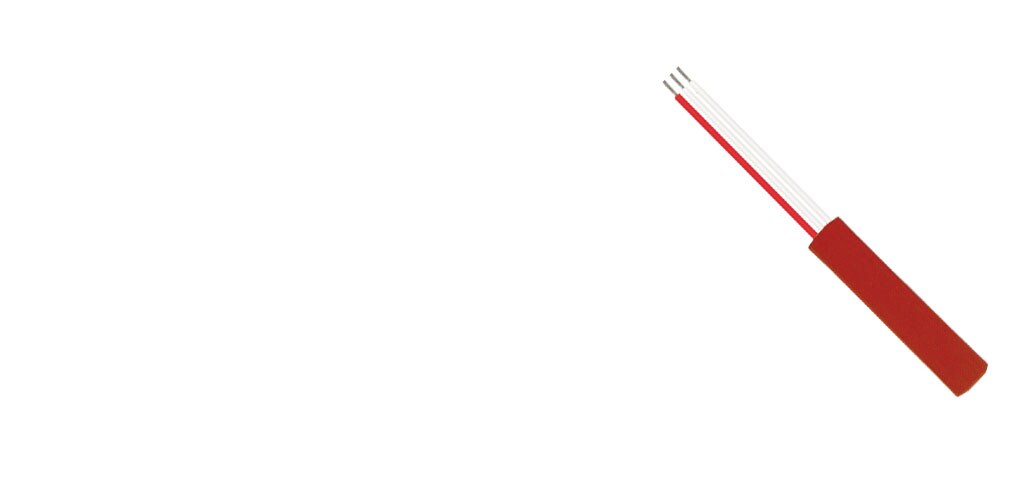

O sensor de superfície RTD de borracha de silicone série 320M é um sensor plano, flexível e retangular laminado em borracha de silicone que monitora ou mede a temperatura em superfícies redondas ou irregulares.
Em aplicações em motores e geradores, os sensores de superfície RTD de borracha de silicone são comumente usados nas dobras finais dos enrolamentos. Os sensores são fabricados com estilo de elemento traçado. Um elemento traçado permite medir a temperatura média sobre a extensão de uma área. Temos muitos tamanhos disponíveis em estoque e opções de personalização para atender às suas especificações.
Aplicações
- Industrial
- Motores elétricos
- Geradores
- HVACR
- Aeroespacial e Defesa
Vantagens
- Faixa de temperatura: -50 a 220 °C (-58 a 428 °F)
- Elementos: platina, cobre, níquel; Estilo: traçado
- Verso adesivo opcional
- Opções de Fio Condutor/Cabo
- Resposta rápida
- Detecção de superfície
- Instalação simples e não invasiva
- Plana, flexível
- Dimensões personalizadas disponíveis
Os sensores de temperatura do estator da TE Connectivity (TE) fornecem alta estabilidade para várias aplicações, incluindo motores grandes.
Perguntas Frequentes
P: O que é um RTD?
R: Detector da temperatura de resistência (RTD – Resistance Temperature Detector) é um sensor cuja resistência muda de acordo com a temperatura. A resistência aumenta à medida que a temperatura do sensor aumenta. A relação resistência X temperatura é bem conhecida e é repetível ao longo do tempo. RTD é um dispositivo passivo. Ele não produz uma saída por conta própria. Dispositivos eletrônicos externos são usados para medir a resistência do sensor, passando uma pequena corrente elétrica pelo sensor para gerar uma tensão.
Leia mais: Noções básicas sobre RTDs
P: Qual é a resistência padrão de um RTD de platina?
R: Baixe o PDF: RTD Resistance Temperature Table Application Note
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Connection Head Type None
-
Resistance Tolerance @ Reference Temperature 100 Ohm ±.5% at 0°C | 10 Ohm ±.2% at 25°C | 120 Ohm ±.5% at 0°C
-
RTD Sensor Type Silicone Laminate
-
Tipo de elemento Plotted Wire
-
Material do elemento Cobre | Níquel | Platina
-
Estilo do fio de chumbo PTFE Isolado
Recursos de configuração
-
Lead Wire Configuration 2 Wire Single (Red / White) | 3 Wire Single (Red / White / White) | 4 Wire Single (Red / Red / White / White)
Acessório mecânico
-
Sensor Mount Type PSA Backing
Dimensões
-
Comprimento do corpo 50.8 mm [ 2 in ]
-
Lead Wire Length (mm) 914.4 | 1219.2 | 2438.4 | 3048
-
Lead Wire Length (in) 36 | 48 | 96 | 120
-
Tamanho do fio (AWG) 26
-
Body Thickness 1.9 mm [ .075 in ]
-
Largura (corpo) 9.65 mm [ .38 in ]
Condições de uso
-
Temperature Coefficient (Ω/°C) .00385 | .00392 | .00427 | .00672
-
Temperatura de operação (máx) 220 °C [ 428 °F ]
Outro
-
Sheath Style Standard Stainless Steel
Fichas de dados e páginas de catálogo
- TESS-ANDO-DS0043 Inglês
