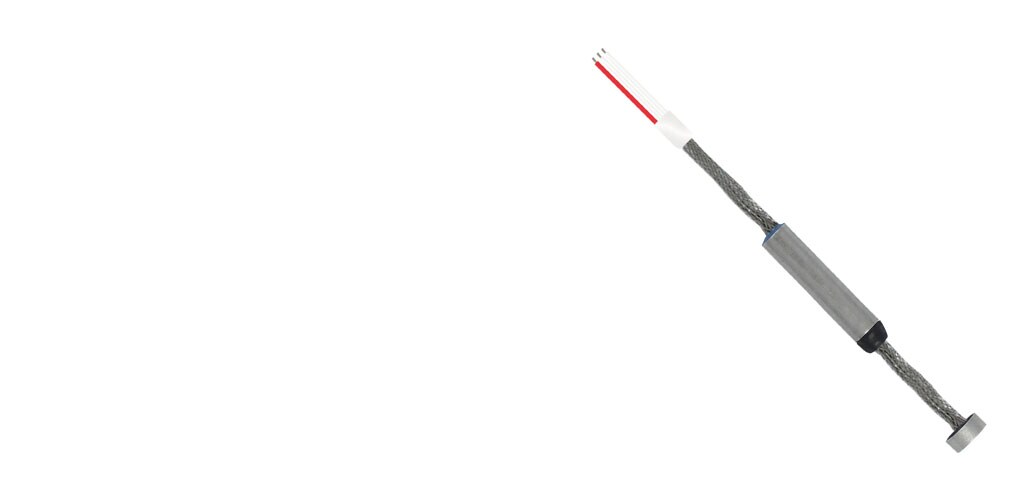

Miniature Embedment RTD Probe (Configurable Product)
- MEAS
- MEAS 315
Características do Produto
-
RTD Sensor Type : Bearing Embedment Probe
-
Tipo de elemento : Película fina
-
Material do elemento : Níquel | Platina
-
Estilo do fio de chumbo : PTFE Isolado | PTFE padrão com blindagem trançada
-
Temperatura de operação (máx) : 250 °C [ 482 °F ]
A sonda de integração RTD em miniatura é um sensor de microtemperatura projetado para ser incorporado em áreas onde o espaço é limitado.
Esses sensores de sonda RTD são comumente instalados em rolamentos e estruturas de máquinas giratórias. São usadas para detectar mudanças de temperatura no ponto de contato em rolamentos, petróleo, ar, água e outras aplicações de controle de processo. O elemento de sensoriamento é instalado em uma pequena caixa de metal. Isso permite maior precisão e sensibilidade às mudanças de temperatura no ponto de contato nos rolamentos. Esses sensores em miniatura são fáceis de instalar onde o espaço é limitado e um orifício pode ser perfurado para colocação. Oferecemos uma variedade de opções personalizadas para sondas de integração RTD para se adequar a qualquer aplicação. A alimentação fornece uma vedação de fluido em que o cabo sai da instalação. As vedações de cabo e fio de chumbo permitem o ajuste de posição enquanto protegem sua aplicação contra vazamentos. O cabo preenchido do elastômero também está disponível.
Vantagens
- Material da caixa: aço inoxidável ou cobre banhado a estanho
- Elementos, simples e duplo: platina, níquel
- Opções de fio condutor/cabo
- Opção de alimentação
- Design em miniatura
- Quatro estilos de caixa
- Instalação Simples
- Designs personalizados disponíveis
Aplicações
- Aeroespaço
- Industrial
- Motores
- Geradores
Perguntas Frequentes
P: O que é um RTD?
R: Detector da temperatura de resistência (RTD – Resistance Temperature Detector) é um sensor cuja resistência muda de acordo com a temperatura. A resistência aumenta à medida que a temperatura do sensor aumenta. A relação resistência X temperatura é bem conhecida e é repetível ao longo do tempo. RTD é um dispositivo passivo. Ele não produz uma saída por conta própria. Dispositivos eletrônicos externos são usados para medir a resistência do sensor, passando uma pequena corrente elétrica pelo sensor para gerar uma tensão.
Leia mais: Noções básicas sobre RTDs
P: Qual é a resistência padrão de um RTD de platina?
R: Baixe o PDF: RTD Resistance Temperature Table Application Note
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Connection Head Type None
-
Resistance Tolerance @ Reference Temperature 1000 Ohm ±.12% at 0°C | 100 Ohm ±.12% at 0°C | 100 Ohm ±.5% at 0°C | 120 Ohm ±.5% at 0°C
-
Housing Style Micro Embedment, Style D | Miniature Embedment, Style C | Spring Loaded With Locking Ring, Style B | Stainless Steel | Standard Embedment, Style A | Tin Plated
-
RTD Sensor Type Bearing Embedment Probe
-
Tipo de elemento Película fina
-
Material do elemento Níquel | Platina
-
Estilo do fio de chumbo PTFE Isolado | PTFE padrão com blindagem trançada
Recursos de configuração
-
Lead Wire Configuration 2 Wire Single (Red / White) | 3 Wire Dual (Red / White / White & Blue / Yellow / Yellow) | 3 Wire Single (Red / White / White)
Dimensões
-
Lead Wire Length (mm) 152.4 | 303.8 | 381 | 508 | 914.4 | 1016 | 1524 | 1828.8 | 2438.4 | 3048
-
Lead Wire Length (in) 6 | 12 | 15 | 20 | 36 | 40 | 60 | 72 | 96 | 120
-
Tamanho do fio (AWG) 24 | 26 | 30
-
Diâmetro externo da bainha (mm) 2.03 | 3.18 | 6.35 | 7
-
Diâmetro externo da bainha (in) .08 | .125 | .25 | .278
Condições de uso
-
Temperature Coefficient (Ω/°C) .00385 | .00392 | .00672
-
Temperatura de operação (máx) 250 °C [ 482 °F ]
Outro
-
Sheath Style Standard Stainless Steel
Fichas de dados e páginas de catálogo
- TESS-ANDO-408-0000059 Inglês
