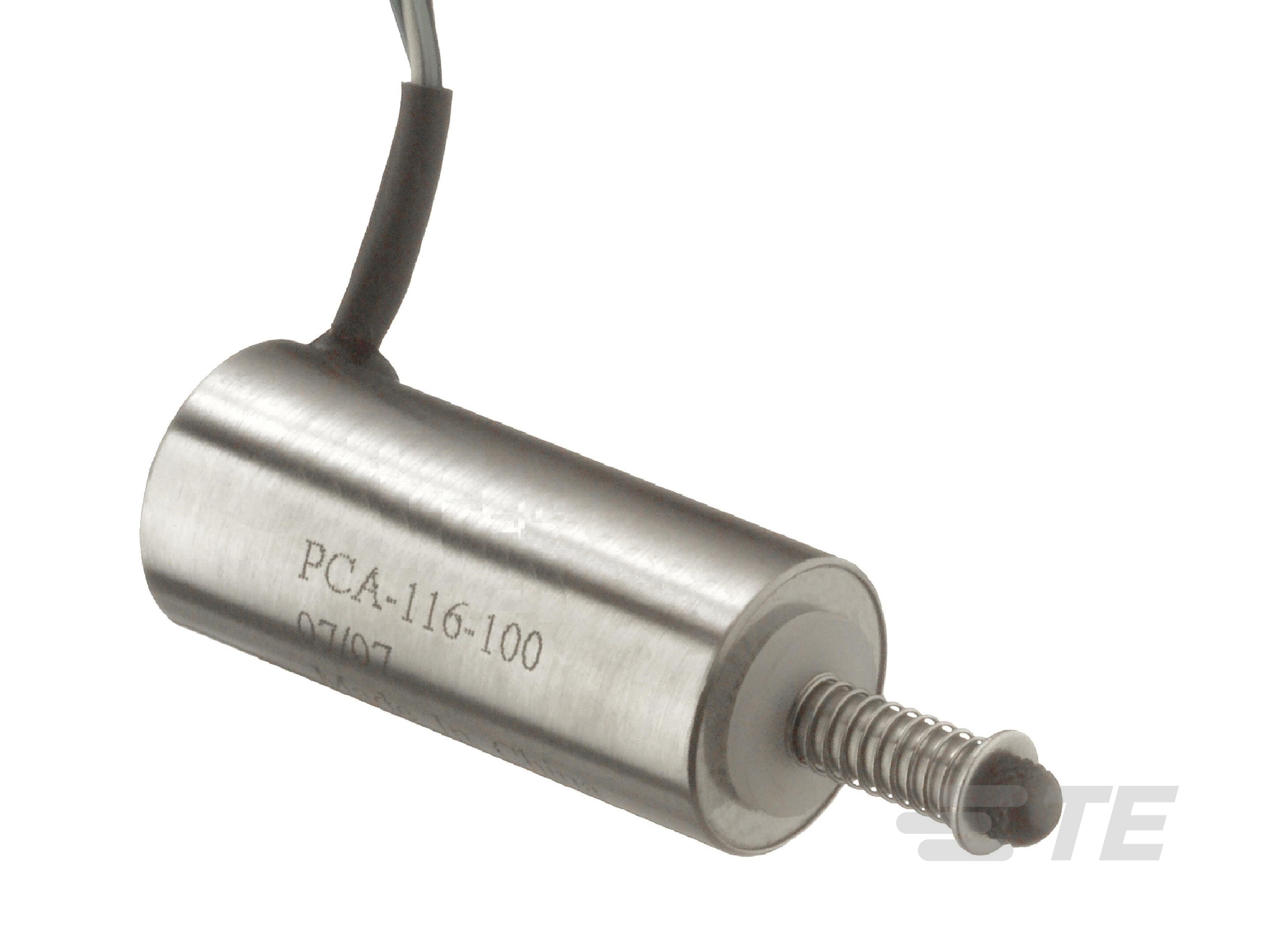

CABEÇOTE DE MEDIÇÃO COM ROLAMENTO DE NYLON

CABEÇOTE DE MEDIÇÃO COM ROLAMENTO DE NYLON-CAT-LVDT0045
  • MEAS
|
  • MEAS PCA
As barras medidoras da Série PCA-116 foram desenvolvidas para atender a aplicações menos exigentes, nas quais o equilíbrio entre preço e desempenho seja fundamental.
Mais Menos

Características do Produto

  • Linearity Error (Full Range) (%): ±.5

  • Material do estojo : Aço Inoxidável

  • Formato do produto : Cylindrical

  • Supply Voltage Range (V): 3

  • Intervalo amplo de temperatura de operação : -55 – 95 °C [ -67 – 203 °F ]

Disponivel de

LADD Inc

Crie e obtenha o valor do produto agora

Visão geral

Incorporando um Transformador Diferencial Variável Linear (LVDT – Linear Variable Differential Transformer), rolamentos de manga de náilon de pouco atrito e um eixo carregado externamente por mola, o PCA-116 oferece a solução de aferição mais econômica disponível.  Entre outros recursos está o diâmetro externo padrão do setor para instalação fácil, além de uma ponta de contato de aço temperado substituível usando as roscas UNF-2A 4-48. Como na maioria dos nossos LVDTs, os enrolamentos PCA-116 são impregnados a vácuo com uma resina especialmente formulada, de alta temperatura, flexível, e o conjunto de bobinas é encapsulado dentro da carcaça com um epóxi de dois componentes. Isso proporciona excelente proteção contra ambientes hostis, como alta umidade, vibração e choque.

VANTAGENS

  • Barra medidora de economia
  • Operação CA
  • Repetibilidade de 0,0001 polegada [2,5 μm]
  • Curso chega até ±0,3 polegada [7,6 mm]
  • Ponta de contato de aço da ferramenta endurecida substituível
  • Compatível com todos os condicionadores de sinal
Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

  • Formato do produto  Cylindrical

Recursos de configuração

  • Conexão Elétrica  Leads

Características elétricas

  • Supply Voltage Range (V) 3

Características do sinal

  • Frequência de excitação (kHz) .05 – 10, 1 – 10

Características do corpo

  • Material do estojo  Aço Inoxidável

  • Carregado por mola  Carregado por mola

Dimensões

  • Diâmetro do produto  19.05 mm [ 0,75 in ]

Condições de uso

  • Intervalo amplo de temperatura de operação  -55 – 95 °C [ -67 – 203 °F ]

Normas da indústria

  • Classificação IP  IP61

Outro

  • Linearity Error (Full Range) (%) ±.5

Número de referência

  • Número interno da TE CAT-LVDT0045
