Name: ST3P3LB2
Brand: SCHRACK

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Características do tipo do produto

Tipo de relé de potência : General Purpose Power Relay

Recursos de configuração

Número de contato dos polos : 1
Disposição de contato : 1 formato C, SPDT, 1 C/O

Características elétricas

Resistência da bobina (Ω): 848
Carga de comutação de contato (mín) : 100 mA a 12 V
Tensão de comutação de contato (máx) (VAC): 400
Dielétrica inicial de isolamento entre contatos adjacentes (Vrms): 1000
Dielétrica inicial de isolamento entre contatos abertos (Vrms): 1000
Corrente de ruptura de limitação de contato (A): 6
Corrente contínua de limitação de contato (A): 6
Corrente de realização de limitação de contato (A): 10
Corrente de curta duração de limitação de contato (A): 6
Classificação atual de contato (A): 6
Tensão nominal da bobina (VDC): 12
Tensão nominal de contato (VAC): 240
Potência nominal da bobina (W): .184
Dielétrica inicial de isolamento entre contatos e bobinas (Vrms): 4000

Características do corpo

Peso do Produto : 32 g [ 1.129 oz ]
Tipo de invólucro : Capa antipoeira de plástico

Recursos de contato

Material de contato : AgSnO

Recurso de terminação

Tipo de conexão da terminação principal : Terminal de parafuso
Tipo de conexão da terminação da bobina : Screw Terminals

Acessório mecânico

Tipo de montagem do produto : Trilho DIN

Dimensões

Altura do produto : 94 mm [ 3.7 in ]
Comprimento do produto : 80 mm [ 3.149 in ]
Largura do produto : 6.2 mm [ .244 in ]
Fuga de isolamento entre contato e bobina : 8 mm [ .315 in ]
Liberação de isolamento entre contato e bobina : 6 mm [ .236 in ]

Condições de uso

Categoria Ambiental de Proteção : RTI
Intervalo amplo de temperatura de operação : -40 – 55 °C [ -40 – 131 °F ]
Temperatura do ambiente (máx) : 55 °C [ 131 °F ]

Operação/Aplicação

Sistema magnético de bobina : monoestável
Sistema de atuação : CC

Características da embalagem

Método de embalagem : Caixa e caixa de papelão

Outro

Classe de corrente de contato (A): >5 – ≤10
Classe de potência nominal da bobina (W): >.15 – ≤.2
Height Class (Mechanical) : >70 mm [ >2.756 in ]
Length Class (Mechanical) : >70 mm [ >2.756 in ]
Width Class (Mechanical) : ≤7 mm [ ≤.276 in ]

3-1416100-1

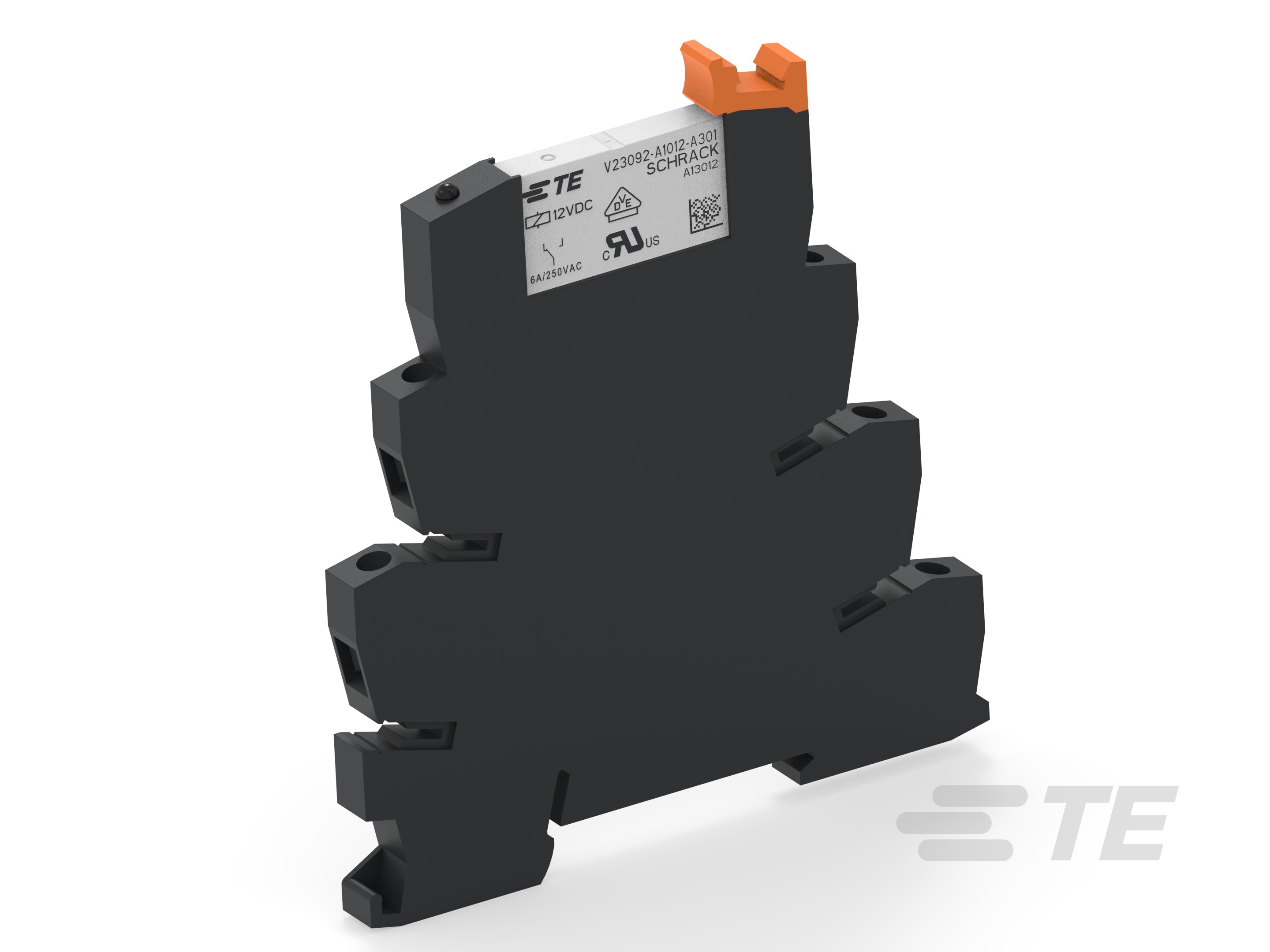

General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 6 A Contact Rating, 12 VDC Coil Voltage, SCHRACK Relay Package SNR

3-1416100-1

General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 6 A Contact Rating, 12 VDC Coil Voltage, SCHRACK Relay Package SNR

Tipo de relé de potência : General Purpose Power Relay

Sistema magnético de bobina : monoestável

Disposição de contato : 1 formato C, SPDT, 1 C/O

Sistema de atuação : CC

Classificação atual de contato (A): 6
