Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

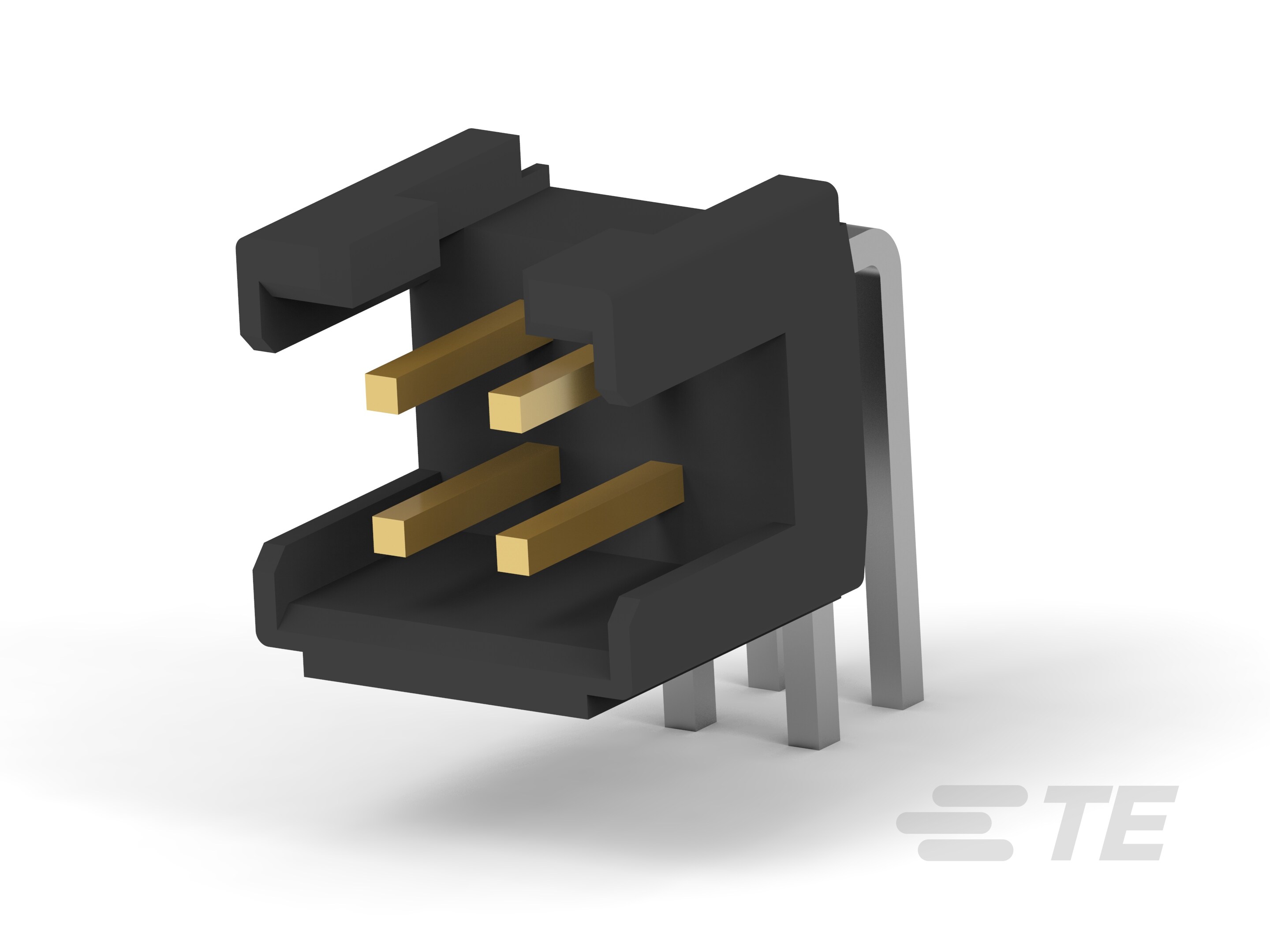

• Tipo de montagem do conector PCB : Cabeçalho de suporte PCB

• Sistema de conectores : Placa a placa

• Tipo de cabeçote : Parcialmente protegido

• Conector e contato terminam para : Placa de circuito impresso

• Tipo de produto do conector : Conjunto de conector

• Empilhável : Não

• Condição de carga de contato do conector : Totalmente carregado

• Número de posições de sinal : 6

• Orientação de montagem do PCB : Ângulo reto

• Número de posições : 6

• Número de linhas : 2

• Tensão dielétrica de resistência (máx) (VAC): 500

• Tensão de operação (VAC): 125

• Perfil do conector : Padrão

• Cor do produto primário : Preto

• Material de revestimento da área de terminação de contato PCB : Estanho

• Material base de contato : Latão

• Comprimento da área de acoplamento de contato : 3.7 mm [ .145 in ]

• Layout de contato : Em linha

• Forma do contato : Quadrado

• Espessura do material de revestimento da área de terminação de contato do PCB : 2 µm [ 78.74 µin ]

• Dimensão do poste quadrado de acoplamento : .5 mm [ .02 in ]

• Espessura do material de revestimento da área de contato compatível : .76 µm [ 29.92 µin ]

• Acabamento do material de revestimento da área de terminação de contato do PCB : Brilhante

• Espessura de material de subplaca de contato : .5 µm [ 19.69 µin ]

• Material de subplaca de contato : Níquel

• Material de revestimento da área compatível de contato : Ouro (Au)

• Tipo de contato : Pino

• Corrente de contato nominal (máx) (A): 2

• Dimensão de terminação quadrada de poste e cauda : .5 mm [ .02 in ]

• Comprimento do poste e cauda da terminação : 2.5 mm [ .098 in ]

• Método de terminação para placa de circuito impresso : Furo passante - Solda

• Tipo de montagem do conector : Montagem em placa

• Material do invólucro : PA9T GF

• Inclinação da linha central : 2 mm [ .079 in ]

• Comprimento do conector : 8.1 mm [ .319 in ]

• Altura do conector : 6.05 mm [ .238 in ]

• Largura do conector : 6.1 mm [ .24 in ]

• Espaçamento entre linhas : 2 mm [ .079 in ]

• Classificação de temperatura do invólucro : Alto

• Intervalo amplo de temperatura de operação : -40 – 125 °C [ -40 – 257 °F ]

• Recurso de processo de montagem : Sem cobertura de pegar e posicionar

• Aplicação do circuito : Sinal

• Compat�vel com produtos aprovados segundo o padr�o : UL E28476

• Classificação UL : Reconhecido

• Compat�vel com produtos do padr�o/ag�ncia : UL

• Classificação de inflamabilidade UL : UL 94V-0
