1-1534686-7

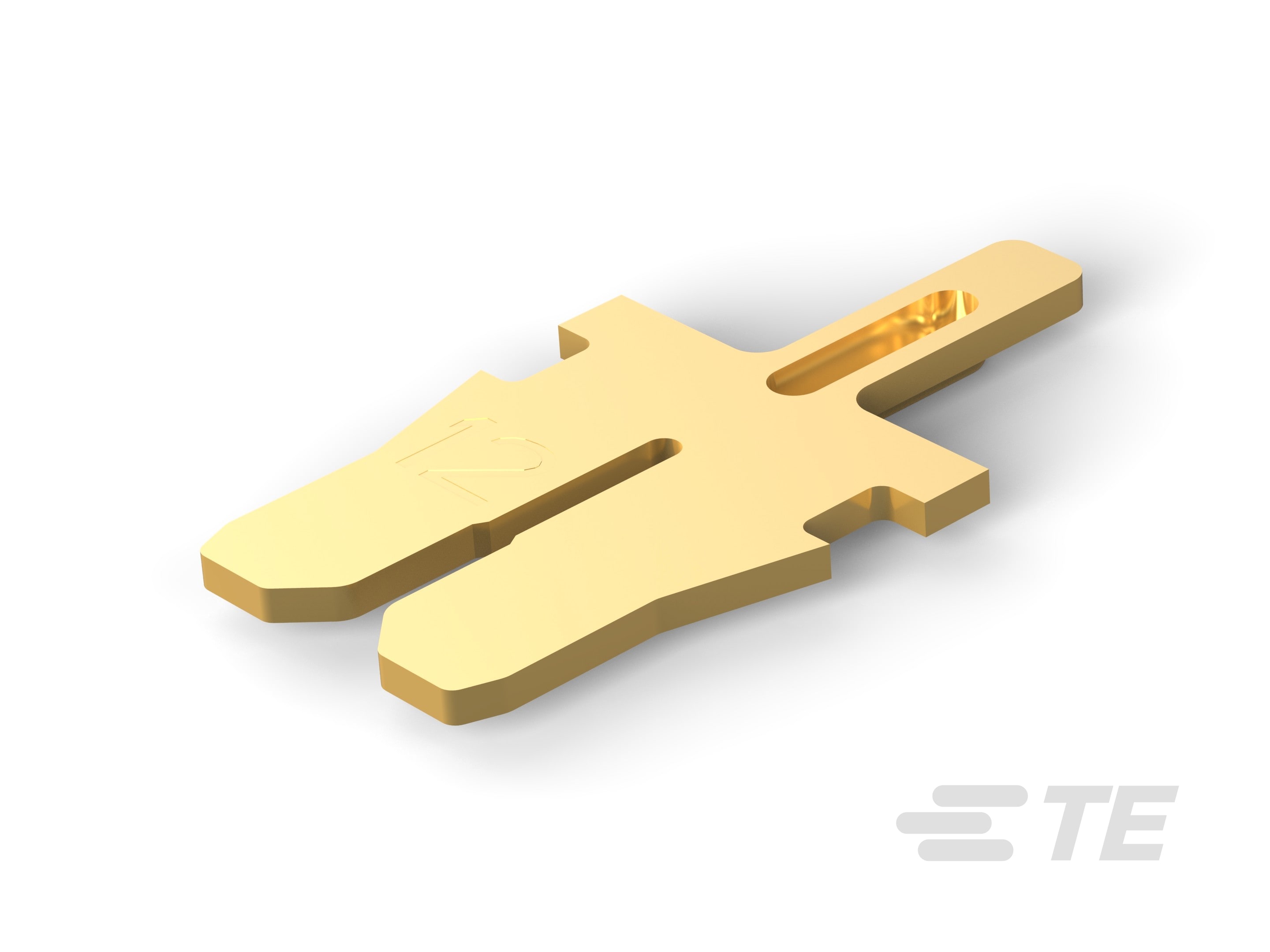

Solder Post, 1 mm [.039 in] Tab Width, .45 – .63 mm Magnet Wire, 26 – 23 AWG Magnet Wire, MAG-MATE, Magnet Wire Terminals
1-1534686-7
Solder Post, 1 mm [.039 in] Tab Width, .45 – .63 mm Magnet Wire, 26 – 23 AWG Magnet Wire, MAG-MATE, Magnet Wire Terminals
-
- MAG-MATE
- Número interno da TE: 1-1534686-7
- Descrição interna da TE: MAG-MATE CONTACT WITH SOLDER PIN
-
Tipo de terminal de fio magnético : Posto de solda
-
Largura da guia compatível : 1 mm [ .039 in ]
-
Espessura da guia compatível : .6 mm [ .024 in ]
-
Tamanho do fio magnético (mm): .45 – .63
-
Tamanho do fio magnético (AWG): 26 – 23
Documentos
Desenho do produto
- MAG-MATE Kontakt mit Loetpin Baugroesse .300 mod. ENG_CD_1534686_A3.pdf Inglês
Arquivos CAD
-
Baixar modelo ECAD
Baixe o Library Loader gratuitamente para converter esse arquivo para sua ferramenta ECAD. Mais informações sobre o modelo ECAD.
- 3D PDF 3D_CVM_CVM_1-1534686-7_A_c-1-1534686-7-a-3d.pdf 3D
- Modelo de visualização do cliente ENG_CVM_CVM_1-1534686-7_A_c-1-1534686-7-a.2d_dxf.zip Inglês
- ENG_CVM_CVM_1-1534686-7_A_c-1-1534686-7-a.3d_igs.zip Inglês
- ENG_CVM_CVM_1-1534686-7_A_c-1-1534686-7-a.3d_stp.zip Inglês
Fichas de dados e páginas de catálogo
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf Inglês
- CAVITY FOR MAG-MATE CONTACT WITH SOLDER PIN ENG_DS_411-18516_A2.pdf Inglês
Especificações do Produto
- Especificações da aplicação ENG_SS_114-2140_C.pdf Inglês
- Especificações do Produto ENG_SS_108-2012_J4.pdf Inglês
