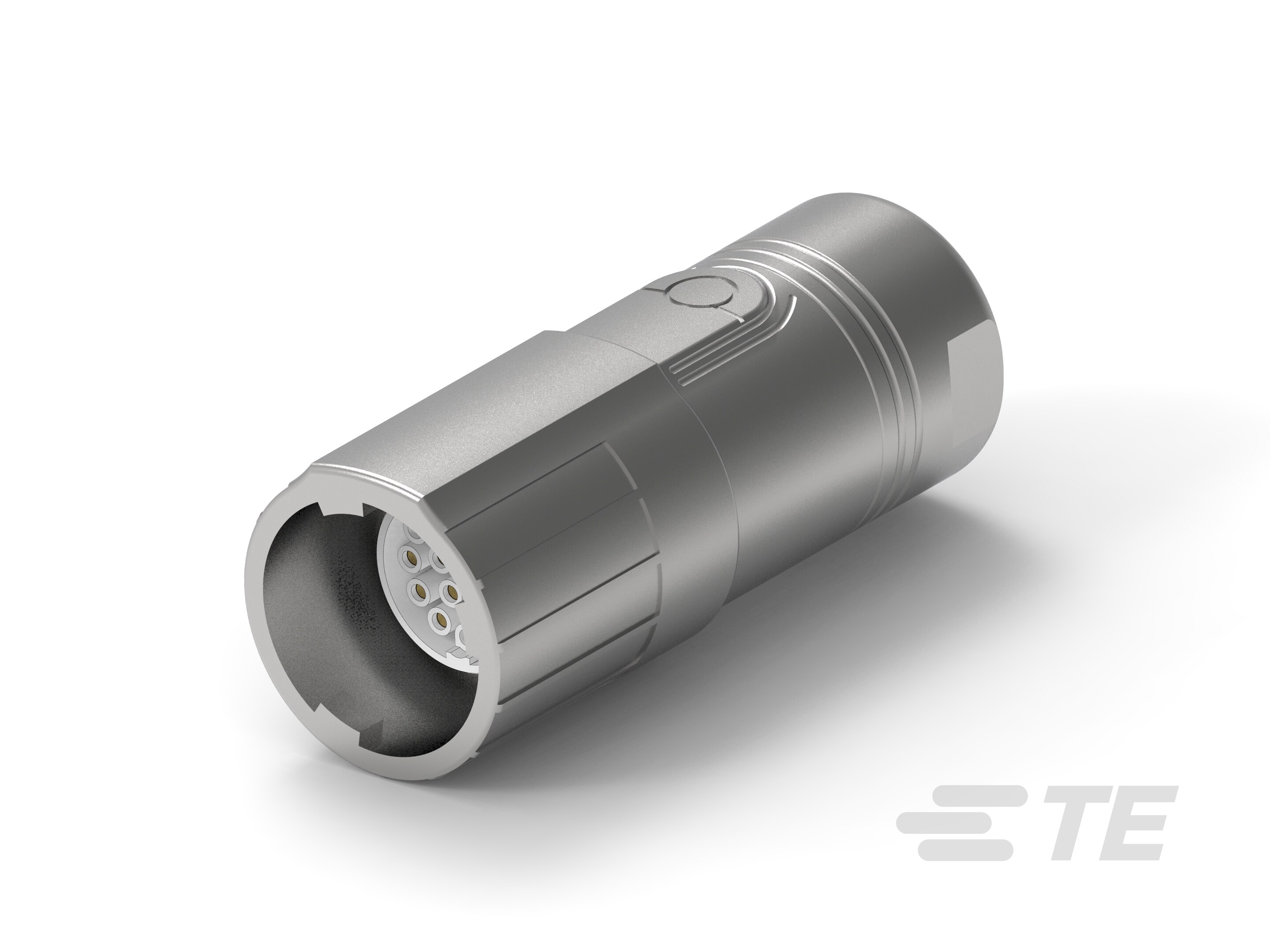

Name: 617 PLUG, SPEEDTEC
Brand: TE Connectivity (TE)

認証機関による認可に関する最新情報については、製品文書をご覧いただくか、当社までお問い合わせください。

製品のタイプの特徴

構成の特徴

極数 : 17
シグナル極数 : 17

電気的特性

動作電圧 (VDC): 63
動作電圧 (VAC): 63

ボディの特徴

環境保護 : IP67
シェルめっき材質 : 電着ニッケル
シェルのベース材料 : 亜鉛合金
丸型コネクタ絶縁被覆材のタイプ : PBT GF

端子の特徴

端子の定格電流 (最大) (A): 3.6
丸型コネクタ端子のタイプ : ソケット

結線の特徴

ワイヤ & ケーブルへの結線方法 : 圧縮

機械的アタッチメント

嵌合保持のタイプ : Speedtec (三条ねじ)
パネルマウント機能タイプ : ねじ取り付け
コネクタ取り付けのタイプ : ケーブルマウント (フリーハンギング)

ハウジングの特徴

丸型コネクタシェルのサイズ : 17

寸法

ケーブル径のレンジ : 9.5 – 12 mm [ .37 – .47 in ]

使用条件

使用温度範囲 : -20 – 130 °C [ -4 – 266 °F ]

動作/用途

耐久性定格 (Cycles): 500
回路用途 : Signal
シールド処理済み : はい

業界スタンダード

認可規格製品に適合 : UL
UL 難燃性グレード : UL 94V-0

ASTA876FR1086050A000

17 Position Circular Connector, Cable-to-Cable, Wire & Cable, Signal, Cable Mount (Free-Hanging), Electrodeposited Nickel, Zinc Alloy, PBT GF

ASTA876FR1086050A000

17 Position Circular Connector, Cable-to-Cable, Wire & Cable, Signal, Cable Mount (Free-Hanging), Electrodeposited Nickel, Zinc Alloy, PBT GF

接続タイプ : ケーブル対ケーブル

コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

極数 : 17

防水性 : いいえ

コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

書類

CAD ファイル

データ シート/カタログ ページ

仕様変更通知

仕様と特徴

製品のタイプの特徴

コネクタ製品タイプ : コネクタ アセンブリ

接続タイプ : ケーブル対ケーブル

防水性 : いいえ

コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

丸型コネクタのタイプ : プラグ

シェルのタイプ : 金属

構成の特徴

極数 : 17

シグナル極数 : 17

電気的特性

動作電圧 (VDC): 63

動作電圧 (VAC): 63

ボディの特徴

環境保護 : IP67

シェル めっき材質 : 電着ニッケル

シェルのベース材料 : 亜鉛合金

丸型コネクタ絶縁被覆材のタイプ : PBT GF

端子の特徴

端子の定格電流 (最大) (A): 3.6

丸型コネクタ端子のタイプ : ソケット

結線の特徴

ワイヤ & ケーブルへの結線方法 : 圧縮

機械的アタッチメント

嵌合保持のタイプ : Speedtec (三条ねじ)

パネル マウント機能タイプ : ねじ取り付け

コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

ハウジングの特徴

丸型コネクタ シェルのサイズ : 17

寸法

ケーブル径のレンジ : 9.5 – 12 mm [ .37 – .47 in ]

使用条件

使用温度範囲 : -20 – 130 °C [ -4 – 266 °F ]

動作/用途

耐久性定格 (Cycles): 500

回路用途 : Signal

シールド処理済み : はい

業界スタンダード

認可規格製品に適合 : UL

UL 難燃性グレード : UL 94V-0
