Invólucro de conector receptáculo FFC: 1,27 mm

Invólucro de conector receptáculo FFC: 1,27 mm-CAT-F439-R2435127
Nossos conectores de cabo flexível chato (FFC) incluem uma grande variedade de conectores de alta densidade de placa a placa, fio a placa e fio a fio projetados para montagem automatizada. Os invólucros de pinos e receptáculos com espaçamento de contato de linha central de 0,100 [2,54] e os invólucros de receptáculos com espaçamento de contato de linha central de 0,050 [1,27] usam a área da placa de circuito impresso de forma eficiente. Os invólucros de receptáculo se acoplam não só aos invólucros dos pinos, mas também a uma série de blocos de placa de circuito impresso de outras linhas de conectores da TE, incluindo as famílias de conectores AMPMODU MTE, AMPMODU 0,0252 [0,642], AMPMODU System 50 e AMP-LATCH.
Mais Menos
Conecte-se conosco

Características do Produto

  • Tipo de produto do conector de cabo flat : Alojamento

  • Sistema de conectores : Fio a placa

  • Número de posições : 4 | 5 | 6 | 7 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 20 | 22 | 24 | 25 | 26 | 30 | 34 | 36 | 40 | 45 | 50 | 60 | 72 | 80 | 100

  • Inclinação da linha central : 1.27 mm [ .05 in ]

  • Número de linhas : 1 | 2

Disponivel de

LADD Inc
Visão geral

Características do produto

Conectores FFC

  • Desencapamento de cabo e revestimento eliminados
  • Aplicação sequencial de alta velocidade de contatos com várias crimpagens
  • Underwriters Laboratories Inc., Arquivo n° E28476
  • Relatório CSA nº LR 7189A-91
  • Invólucros de linha única e dupla: simples e com engate
  • Opções de contato com pino, receptáculo, borda de placa e aba de solda
  • Capacidade de misturar cabos FFC e contatos de fio redondo

↑

Montagem de alta densidade

↓

Design de baixo perfil

↔

Grande variedade de opções de invólucros

Guia de referência rápida
Conectores de cabo flexível chato (FFC) (inglês)

A família TE de conectores para cabo flexível chato inclui uma ampla variedade de conectores cabo a placa e cabo a cabo de alta densidade projetados para montagem automatizada. A família é composta de invólucros de pinos e receptáculos com espaçamento de contato de linha central de 0,100 [2,54] e invólucros de receptáculos com espaçamento de contato de linha central de 0,050 [1,27]. Os invólucros dos receptáculos se acoplam não só com os invólucros dos pinos, mas também com uma série de blocos de placa de circuito impresso de outras linhas de conectores da TE, incluindo conectores AMPMODU.

Opções da linha de produtos

Conectores FFC

  • Contatos FFC

    O design com várias crimpagens é apresentado em todos os contatos FFC de linha central 0,050 [1,27] e 0,100 [2,54]. Quatro dentes de crimpagem são usados no isolamento e no condutor do cabo, para uma confiabilidade elétrica e mecânica ideal. Fornecido em forma de tira em bobinas para terminação sequencial.

  • Invólucros FFC

    Os invólucros FFC são carregados com o conjunto de cabos FFC preparado antes que o conjunto seja acoplado com uma bloco de lateral da placa (em soluções de fio a placa) ou outro conjunto de cabos FFC (em soluções de fio a fio). Os invólucros estão disponíveis como padrão ou em linha fina, estilo linha única ou dupla, com ou sem engate, e com ou sem orelhas de montagem.

  • Conectores FFC FLEXPAC

    Uma solução de interconexão versátil para aplicações de alto desempenho. Combina a tecnologia de cabo condutor plano com uma variedade de estilos de contatos e terminações do conector. Juntamente com blocos travantes polarizados, é possível especificar conjuntos personalizados projetados sob medida para a aplicação específica de placa a placa.

  • Conectores ZIF

    Os conectores ZIF (Zero Insertion Force – Força de inserção zero) permitem uma fácil inserção do cabo e uma conexão confiável.

  • Conectores Trio-Mate

    Aceitam cabo FFC, circuitos gravados flexíveis ou circuitos de chave de membrana. Área de contato com espessura de 0,005 a 0,015 [0,13 a 0,38]. Alta força de extração.

Contatos FFC
Contatos FFC: Quatro dentes de crimpagem para confiabilidade elétrica e mecânica.
Conectores padrão FFC
Conectores padrão FFC: Disponíveis em espaçamento de linha única e dupla.
Conectores FFC Linha fina
Conectores FFC Linha fina: Conexões de qualidade em um fator de forma menor.
Conectores FFC FLEXPAC
Conectores FFC FLEXPAC: Solução versátil para aplicações de alto desempenho.

Selecionar aplicações

Conectores FFC

  • PCs
  • PDA
  • Câmera
  • Chaves de membrana
  • Impressoras jato de tinta, laser e 3D
  • Unidades de disco
  • Sistemas de dados
  • Aparelhos
  • Controles industriais
  • Dispositivos médicos

Grupo do produto

Conectores LVDS (LCEDI)

Esses conectores usam um cabo microcoaxial de 2,7 Gbps para conectar notebook e processador.
Conectores de circuito impresso flexível (FPC)

Grupo do produto

Conectores de circuito impresso flexível

Os produtos FPC da TE são de baixo perfil e peso leve, e estão disponíveis em uma gama de espaçamentos de linha central.
Introdução do FPC de passo refinado

Apresentação dos conectores FPC de passo refinado

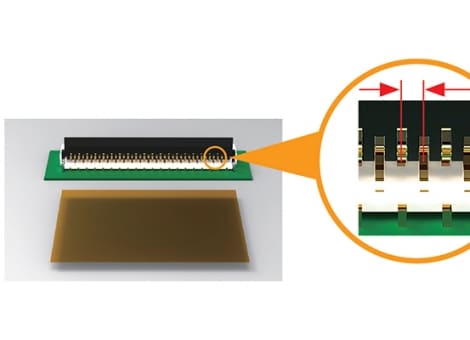

Uma apresentação dos FPCs (Flexible Printed Circuits, Circuitos impressos flexíveis) de passo refinado e das vantagens da inserção angular.
Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

  • Tipo de conector e invólucro  Receptáculo

  • Conector e contato terminam para  Fio e cabo

  • Tipo de produto do conector de cabo flat  Alojamento

  • Sistema de conectores  Fio a placa

  • Tipo de força de inserção.  Normal

Recursos de configuração

  • Número de posições  4 | 5 | 6 | 7 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 20 | 22 | 24 | 25 | 26 | 30 | 34 | 36 | 40 | 45 | 50 | 60 | 72 | 80 | 100

  • Número de linhas  1 | 2

Características elétricas

  • Resistência do isolamento (MΩ) 5000

  • Tensão dielétrica de resistência (máx) (VAC) 300

  • Tensão de operação (VAC) 100

Características do corpo

  • Cor do produto primário  Preto

Recursos de contato

  • Material de revestimento da área de terminação de contato PCB  Estanho-chumbo

  • Tipo de contato  Soquete

Acessório mecânico

  • Tipo de alinhamento de compatibilidade  Polarização

  • Tipo de retenção de compatibilidade  Engate | Janela de retenção

  • Retenção de compatibilidade  Com

  • Alinhamento de compatibilidade  Com | Sem

  • Característica do painel de montagem  Sem

  • Tipo de montagem do conector  Montagem de cabos (suspensão livre)

Características da habitação

  • Material do invólucro  Poliéster

  • Inclinação da linha central  1.27 mm [ .05 in ]

  • Entrada do cabo FFC  Reto | Vertical

Dimensões

  • Espaçamento entre linhas  2.54 mm [ .1 in ]

Condições de uso

  • Intervalo amplo de temperatura de operação  -55 – 105 °C [ -67 – 221 °F ]

Operação/Aplicação

  • Aplicação do circuito  Sinal

Normas da indústria

  • Classificação de inflamabilidade UL  UL 94V-0

Características da embalagem

  • Quantidade de embalagem  1 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | 1000

  • Método de embalagem  Caixa de papelão | Pacote | Saco

Número de referência

  • Número interno da TE CAT-F439-R2435127

Materiais relacionados
Sem documentação disponível.
