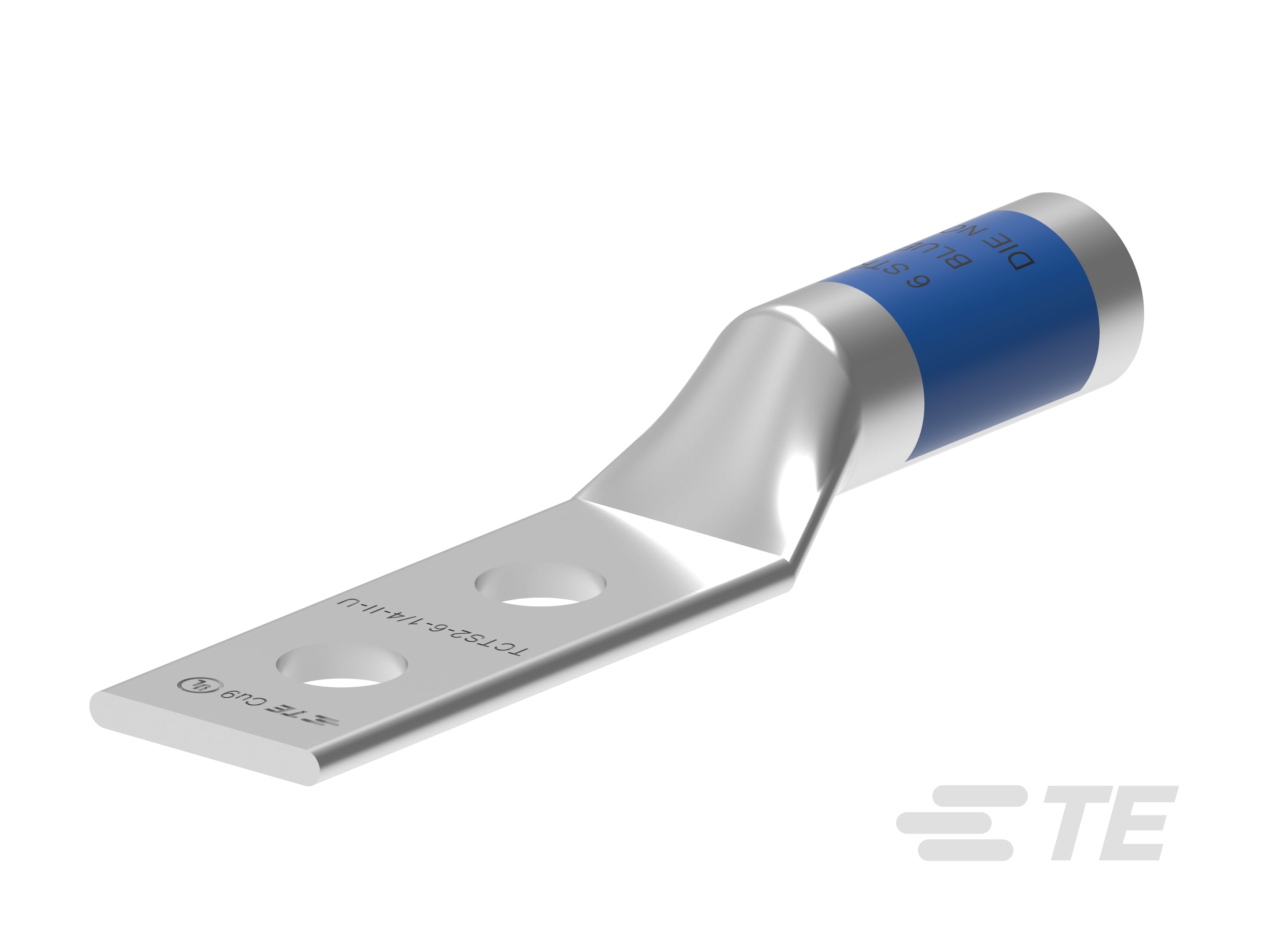

EN3750-971
Compression, ≤ 35 kV, Copper, Compression Crimp, Copper, Copper, 3/0 – 3/0 AWG/kcmil Conductor, 85 mm² Conductor, Terminal Lug, Compression Connectors
EN3750-971
Compression, ≤ 35 kV, Copper, Compression Crimp, Copper, Copper, 3/0 – 3/0 AWG/kcmil Conductor, 85 mm² Conductor, Terminal Lug, Compression Connectors
- 型番: EN3750-971
- 製品説明: TCTS2-3/0-5/16-III-U
書類
製品図面
- Copper Compression Lugs Standard Barrel - Two Hole ENG_CD_TCTS2-U-1_A.pdf 英語
データ シート/カタログ ページ
- ALUMINUM COMPRESSION NARROW PALM LUGS ENG_CS_EPP-3213_2001.pdf 英語
仕様変更通知
- 仕様変更通知を表示する 仕様変更通知にアクセスするにはログインが必要です
仕様と特徴
類似製品を見つけるために、仕様や条件を選択してください
チェックボックスで変更したくない仕様や条件を選ぶと、それに近い製品を検索できます。 「類似製品を表示」をクリック後、フィルターでさらに細かく条件を指定できます。
認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。
注意: すべての設計作業で製品図面を使用してください。
一致する製品は現在ご覧のこの製品のみです。検索条件を変更して、もう一度お試しください。
類似製品は見つかりませんでした。別の仕様や条件をお選びください。
エラーが発生しました。もう一度お試しください。
製品の機能・特性
すべて選択
製品のタイプの特徴
-
据え付け技術 : 圧縮
-
スタッドサイズ : 5/16
構成の特徴
-
穴の数 : 2
電気的特性
-
電圧クラス (kV): ≤ 35
ボディの特徴
-
圧縮バレルのタイプ : 規格
-
導線のタイプ : より線
-
対応している導線材料 : 銅
-
一次製品の材料 : 銅
-
グローブ端子の材料 : 銅
端子の特徴
-
圧着タイプ : 圧縮圧着
寸法
-
バレルの内径 : 12.4 mm [ .488 in ]
-
ラグ幅 : 23.1 mm [ .91 in ]
-
バレルの長さ : 25.4 mm [ 1 in ]
-
バレルの外径 : 15.7 mm [ .618 in ]
-
ラグの長さ : 97.5 mm [ 3.84 in ]
-
対応している導線の許容範囲 (AWG/kcmil): 3/0 – 3/0
-
対応している導線の断面の許容範囲 (mm²): 85
動作/用途
-
圧縮コネクタ製品タイプ : 端子ラグ
業界スタンダード
-
NEMA スペーシング (2 ホール) : いいえ
-
認証/規格製品に適合 : CSA, UL
製品在庫状況
-
在庫状況 : アメリカ
その他
-
ダイ カラー コード : オレンジ
