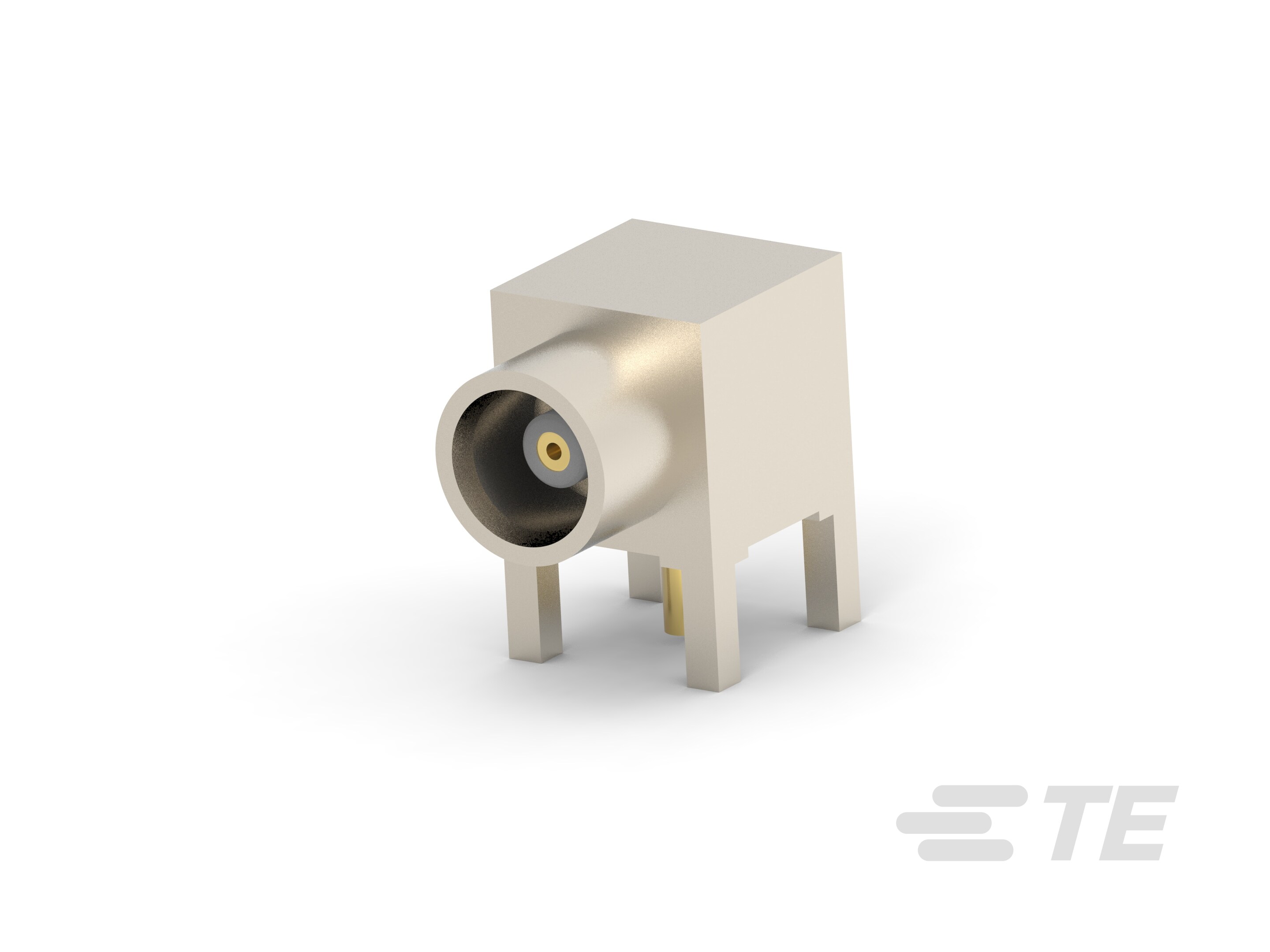

MCX Jack Connector: Right-Angle, 50 Ohm

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• コネクタ形状  丸型 | 角形

• RF インタフェース  MCX

• RF コネクタのスタイル  ジャック

• 接続タイプ  ケーブル対基板

• 防水性  いいえ

• コネクタおよびコンタクトの嵌合先  プリント基板

• PCB マウント向き  ライトアングル

• 極数  1

• 同軸コンタクト数  1

• インピーダンス (Ω) 50 | 75

• ボディ材料  ブラス

• ボディ材料の仕上げ  めっき

• ボディのめっき材料  ニッケル | 金 | 錫

• RF コネクタのセンター端子のめっき厚 (µin) 1397

• RF コネクタのセンター コンタクトの下地めっきの材料  ニッケル | 銅

• RF コネクタ端子構成  固定端子

• RF コネクタのセンター端子のめっき材料  金 (Au)

• RF コネクタのセンター端子の材料  ベリリウム銅

• PCB に対する結線方法  サーフェス マウント | スルー ホール - はんだ付け

• 結線ポストとテールの長さ (mm) .5 | 1.73 | 2.92 | 4

• 結線ポストとテールの長さ (in) .019 | .068 | .115 | .157

• PCB マウント リテンション  なし

• RF コネクタの嵌合機構  スナップオン | プッシュオン

• コネクタ取り付けのタイプ  パネル マウント | ボード マウント

• RF 端子の固定方法  機械的性質

• ディテント  なし

• PCB からのプロファイル高さ  5.99 mm [ .236 in ]

• 製品長さ (mm) 6.5 | 8.92 | 9.5

• 製品長さ (in) .256 | .351 | .374

• RF コネクタの嵌合外径 (概算) (mm) 3.48 | 4.83

• RF コネクタの嵌合外径 (概算) (in) .137 | .19

• 使用温度範囲  -65 – 165 °C [ -85 – 329 °F ]

• 動作周波数 (GHz) 4 | 6

• パッケージ数量  200

• 実装方法  Carton | Tray | パッケージ

• 誘電体の材料  TFE フッ化炭素
