認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

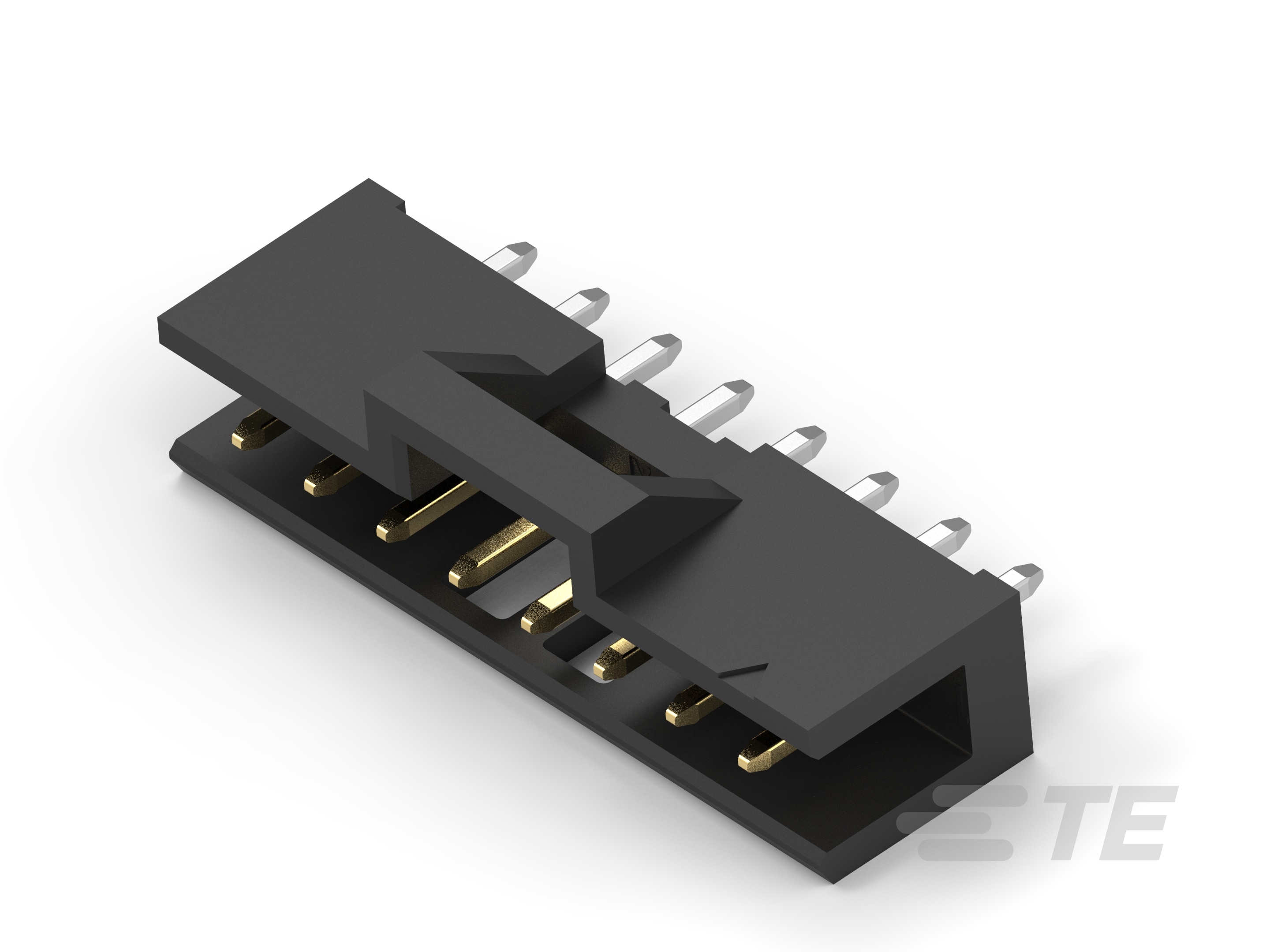

• PCB コネクタのタイプ : PCB マウント ヘッダ

• 接続タイプ : 基板対基板, 電線対基板

• ヘッダーのタイプ : 部分的にシュラウド付き

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• PCB マウント向き : 垂直

• 極数 : 10

• 列数 : 1

• 誘電耐電圧 (最大) (V): 650

• 絶縁抵抗 (MΩ): 1000

• 動作電圧 (VAC): 250

• コネクタ プロファイル : 標準

• 一次製品色 : 黒

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : りん青銅

• 端子嵌合面の長さ : 4 mm [ .157 in ]

• 端子レイアウト : インライン

• 端子の形状およびフォーム : 角型

• PCB 端子結線面のめっき材料の厚さ : 3 – 5 µm [ 100 – 200 µin ]

• 嵌合可能な角形ポストの寸法 : .5 mm [ .02 in ]

• 端子嵌合面のめっき材料の厚さ : .76 µm [ 30 µin ]

• PCB 端子結線面のめっき材料の仕上げ : マット

• 端子の下地めっきの材料の厚さ (µm): 1.27

• 端子の下地めっきの材料 : ニッケル

• 端子嵌合面のめっき仕様 : 金 (Au)

• 端子のタイプ : ピン

• 端子の定格電流 (最大) (A): 2

• 角型結線ポストとテールの寸法 : .5 mm [ .02 in ]

• 結線ポストとテールの長さ : 2.8 mm [ .11 in ]

• PCB に対する結線方法 : スルー ホール - はんだ付け

• 嵌合保持 : あり

• 嵌合保持のタイプ : 中心ラッチ

• PCB マウント リテンション : なし

• PCB マウント アラインメント : なし

• コネクタ取り付けのタイプ : ボード マウント

• ハウジングの材料 : LCP

• ピッチ : 2 mm [ .079 in ]

• コネクタ長 : 22 mm [ .866 in ]

• 基板厚 (推奨) : 1.6 mm [ .063 in ]

• ハウジングの温度定格 : 高

• 使用温度範囲 : -40 – 105 °C [ -40 – 221 °F ]

• はんだプロセス機能 : ボード スタンドオフ

• 回路用途 : Signal

• UL 難燃性グレード : UL 94V-0
