Consultez les produits ci-dessous pour voir les prix détaillés

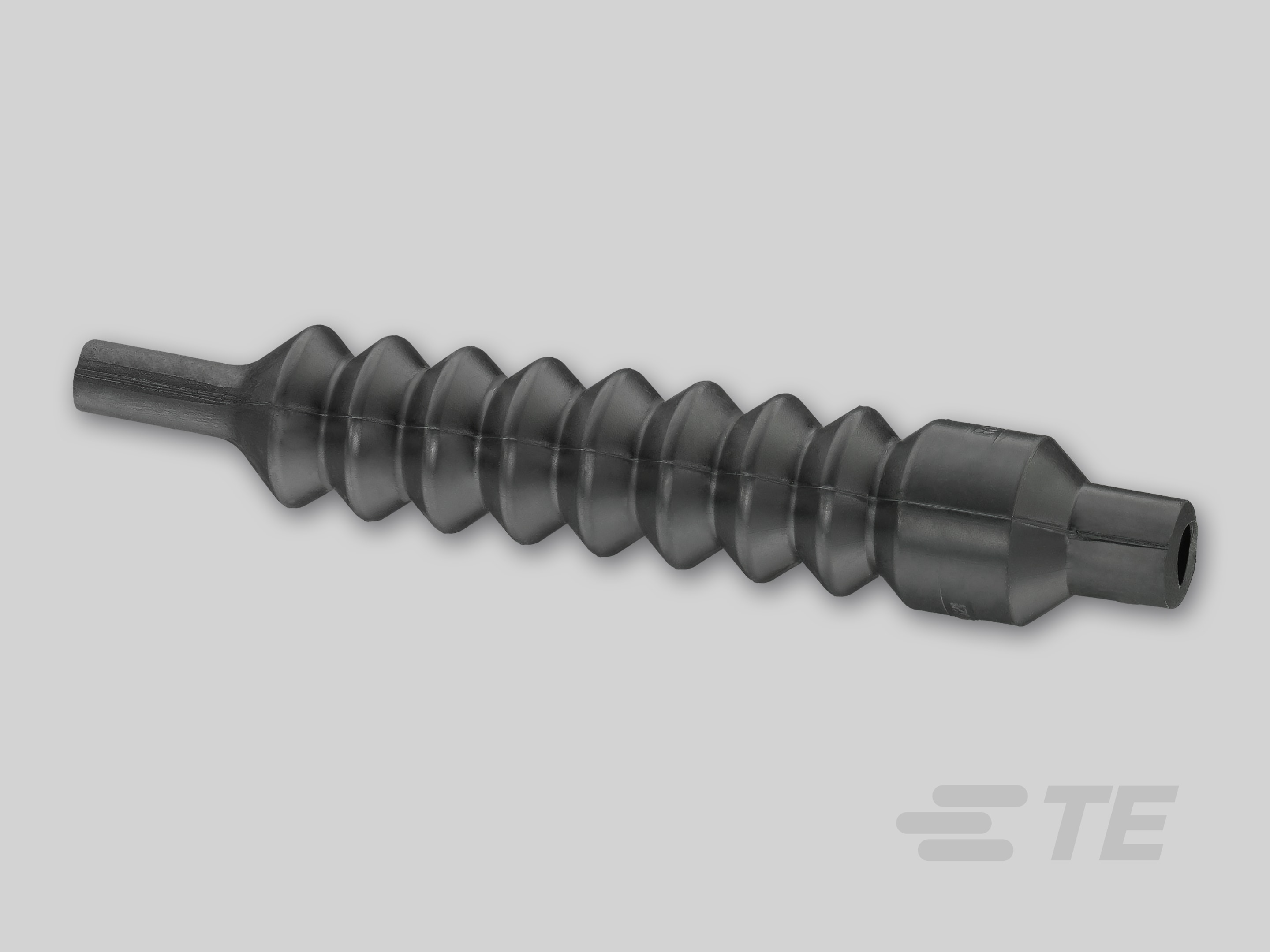

Embouts universels thermorétractables vrillés : Avec languette, droits

Embouts universels thermorétractables vrillés avec une transition droite. Embouts à languettes avec conception compressible pour une utilisation avec un adaptateur circulaire.

Plus Moins

Fiche technique|

Caractéristiques du produit

Orientation du corps: Droit
Code de forme de pièce moulée: 202
À lèvres: Oui

Produit	N° de pièce TE	Documents	Code du matériau	Code des systèmes de matériaux	Exigences de l’adhésif	Plage de température de fonctionnement	Protection de résistance	Code adhésif
202C621-71-0	806075-000	Dessin technique du produit	71	10	Adhésif acheté séparément	-55 – 135 °C	Exposition à long terme aux fluides à haute température	-
202C611-71-0	806087-000	Dessin technique du produit	71	10	Adhésif acheté séparément	-55 – 135 °C	Exposition à long terme aux fluides à haute température	-
202C632-51-0	806252-000	Dessin technique du produit	51	20	Adhésif acheté séparément	-55 – 135 °C	Immersion à long terme aux fluides à haute température	-
202C621-51-0	806251-000	Dessin technique du produit	51	20	Adhésif acheté séparément	-55 – 135 °C	Immersion à long terme aux fluides à haute température	-
202C611-51-0	806250-000	Dessin technique du produit PDF 3D	51	20	Adhésif acheté séparément	-55 – 135 °C	Immersion à long terme aux fluides à haute température	-
202C621-50-0	806234-000	Dessin technique du produit	50	30	Adhésif acheté séparément	-55 – 150 °C	Immersion à long terme aux fluides à haute température	-
202C642-71-0	806089-000	Dessin technique du produit	71	10	Adhésif acheté séparément	-55 – 135 °C	Exposition à long terme aux fluides à haute température	-
202C653-50-0	806237-000	Dessin technique du produit	50	30	Adhésif acheté séparément	-55 – 150 °C	Immersion à long terme aux fluides à haute température	-
202C632-71/42-0	806249-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	42
202C642-50-0	806236-000	Dessin technique du produit	50	30	Adhésif acheté séparément	-55 – 150 °C	Immersion à long terme aux fluides à haute température	-
202G632-55-0	769563-000	Dessin technique du produit	55	300	Adhésif acheté séparément	-65 – 200 °C	Exposition à long terme aux fluides à haute température	-
202C642-51/164-0-CS1821	CR5322-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	164
202C653-71-0	806090-000	Dessin technique du produit	71	10	-	-55 – 135 °C	Exposition à long terme aux fluides à haute température	-
202C632-50-0	806235-000	Dessin technique du produit	50	30	Adhésif acheté séparément	-55 – 150 °C	Immersion à long terme aux fluides à haute température	-
202C611-50-0	806233-000	Dessin technique du produit	50	30	Adhésif acheté séparément	-55 – 150 °C	Immersion à long terme aux fluides à haute température	-
202C611-51/164-0	925906-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	164
202C611-71/42-0	878815-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	42
202C611-71/86-0	183277-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	86
202C621-51/164-0	430328-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	164
202C621-71/42-0	889087-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	42
202C621-71/86-0	527479-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	86
202C632-51/164-0	512452-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	164
202C632-71-0	806088-000	Dessin technique du produit	71	10	Adhésif acheté séparément	-55 – 135 °C	Exposition à long terme aux fluides à haute température	-
202C642-51-0	806253-000	Dessin technique du produit	51	20	Adhésif acheté séparément	-55 – 135 °C	Immersion à long terme aux fluides à haute température	-
202C642-51/164-0	450105-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	164
202C642-71/42-0	889088-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	42
202C653-51-0	806254-000	Dessin technique du produit	51	20	Adhésif acheté séparément	-55 – 135 °C	Immersion à long terme aux fluides à haute température	-
202C663-51/164-0	871204-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	164
202G621-55-0	849231-000	Dessin technique du produit	55	300	-	-65 – 200 °C	Exposition à long terme aux fluides à haute température	-
202C611-770-0	C28967-000	Dessin technique du produit	770	770	-	-55 – 125 °C	Chimique, biologique, radiologique et nucléaire (CBRN)	-
202C621-50/86-0	133301-000	Dessin technique du produit	50	30	Précouche adhésive	-55 – 150 °C	Immersion à long terme aux fluides à haute température	86
202C621-51/164-0-CS1821	CR5259-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	164
202C621-51/86-0	879492-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	86
202C621-770-0	C14523-000	Dessin technique du produit	770	770	-	-55 – 125 °C	Chimique, biologique, radiologique et nucléaire (CBRN)	-
202C632-51/86-0	425521-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	86
202C632-770-0	A50270-000	Dessin technique du produit	770	770	-	-55 – 125 °C	Chimique, biologique, radiologique et nucléaire (CBRN)	-
202C642-71/180-0	716421-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	180
202C663-51-0	127587-000	Dessin technique du produit	51	20	Adhésif acheté séparément	-55 – 135 °C	Immersion à long terme aux fluides à haute température	-
202G611-780-0	D20276-000	Dessin technique du produit	780	780	-	-55 – 175 °C	Chimique, biologique, radiologique et nucléaire (CBRN)	-
202G621-780-0	E57794-000	Dessin technique du produit	780	780	-	-55 – 175 °C	Chimique, biologique, radiologique et nucléaire (CBRN)	-
202G632-780-0	C74757-000	Dessin technique du produit	780	780	-	-55 – 175 °C	Chimique, biologique, radiologique et nucléaire (CBRN)	-
202C611-780-0	CB4860-000	Dessin technique du produit	780	780	-	-55 – 175 °C	Chimique, biologique, radiologique et nucléaire (CBRN)	-
202G642-780-0	CB7657-000	Dessin technique du produit	780	780	-	-55 – 175 °C	Chimique, biologique, radiologique et nucléaire (CBRN)	-
202C642-71/86-0	449471-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	86
202C653-51/164-0	631937-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	164
202C653-71/42-0	889089-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	42
202C611-50/86-0	584831-000	Dessin technique du produit	50	30	Précouche adhésive	-55 – 150 °C	Immersion à long terme aux fluides à haute température	86
202C611-51/86-0	879372-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	86
202C611-71/180-0	356032-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	180
202C621-71/180-0	622345-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	180
202C632-50/86-0	304683-000	Dessin technique du produit	50	30	Précouche adhésive	-55 – 150 °C	Immersion à long terme aux fluides à haute température	86
202C632-71/180-0	423713-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	180
202C632-71/86-0	615963-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	86
202C642-770-0	E46271-000	Dessin technique du produit	770	770	-	-55 – 125 °C	Chimique, biologique, radiologique et nucléaire (CBRN)	-
202C653-71/86-0	031167-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	86
202C653-770-0	F67100-000	Dessin technique du produit	770	770	-	-55 – 125 °C	Chimique, biologique, radiologique et nucléaire (CBRN)	-
202C663-50-0	896602-000	Dessin technique du produit	50	30	Adhésif acheté séparément	-55 – 150 °C	Immersion à long terme aux fluides à haute température	-
202C663-51/86-0	587783-000	Dessin technique du produit	51	20	Précouche adhésive	-55 – 135 °C	Immersion à long terme aux fluides à haute température	86
202C663-71/86-0	586863-000	Dessin technique du produit	71	10	Précouche adhésive	-55 – 135 °C	Exposition à long terme aux fluides à haute température	86
202G642-55-0	431651-000	Dessin technique du produit	55	300	-	-65 – 200 °C	Exposition à long terme aux fluides à haute température	-

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Fonctionnalités de configuration

À lèvres Oui
Exigences de l’adhésif Adhésif acheté séparément, Précouche adhésive

Caractéristiques du corps

Matière de produit primaire Fluoro-élastomère modifié, Fluoropolymère flexible, NBCCS, Polyoléfine semi-rigide modifiée, Polyoléfine semi-rigide modifiée, Élastomère modifié résistant aux fluides
Code du matériau 50, 51, 55, 71, 770, 780
Code des systèmes de matériaux 10, 20, 30, 300, 770, 780

Caractéristiques du boîtier

Orientation du corps Droit

Dimensions

Plage de diamètre des câbles compatibles (mm) 4.8 – 17, 8.1 – 23, 12.7 – 29, 13.2 – 29, 17.5 – 36, 22.4 – 43, 22.9 – 54.6
Plage de diamètre des câbles compatibles (in) .5 – 1.142, .52 – 1.142, .689 – 1.417, .882 – 1.693, .902 – 2.15, 4.8 – 18, 8.1 – 24
Diamètre intérieur élargi (min) (mm) 14.2, 17.5, 22.4, 26.4, 34, 38.1, 47.8, 57.2
Diamètre intérieur élargi (min) (in) .56, .69, .88, 1.04, 1.34, 1.5, 1.88, 2.25
Diamètre extérieur du capot ou du connecteur (mm) 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 43
Diamètre extérieur du capot ou du connecteur (in) .55, .62, .63, .71, .79, .87, .94, 1.02, 1.1, 1.18, 1.26, 1.34, 1.42, 1.5, 1.57, 1.69
Plage de diamètre des câbles compatibles (max) (mm) 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 6, 7, 8, 9, 9.5
Plage de diamètre des câbles compatibles (max) (in) .23, .27, .314, .35, .37, .39, .43, .47, .55, .63, .71, .78, .86, .94, 1.02, 1.1, 1.18, 1.25, 1.33, 1.41, 1.49

Conditions d’utilisation

Exigences d’inflammabilité Ignifuge
Plage de température de fonctionnement (°C) -65 – 200, -55 – 125, -55 – 135, -55 – 150, -55 – 175
Plage de température de fonctionnement (°F) -85 – 392, -67 – 257, -67 – 275, -67 – 302, -67 – 347
Protection de résistance Chimique, biologique, radiologique et nucléaire (CBRN), Exposition à long terme aux fluides à haute température, Immersion à long terme aux fluides à haute température

Normes de l’industrie

Compatible avec les produits conformes aux normes AS SAE81765/1 type II, Aucun, SAE AS I 81765/1, type I, SC-X-15111, SC-X-15112

Autre

Code de forme de pièce moulée 202
Code adhésif 164, 180, 42, 86

Numéro de référence

Référence interne TE CAT-R21-56701

Documents associés

Aucun document disponible.

Embouts universels thermorétractables vrillés : Avec languette, droits

Caractéristiques du produit

Orientation du corps: Droit

Code de forme de pièce moulée: 202

À lèvres: Oui

Caractéristiques

Fonctionnalités de configuration

À lèvres Oui

Exigences de l’adhésif Adhésif acheté séparément, Précouche adhésive

Caractéristiques du corps

Matière de produit primaire Fluoro-élastomère modifié, Fluoropolymère flexible, NBCCS, Polyoléfine semi-rigide modifiée, Polyoléfine semi-rigide modifiée, Élastomère modifié résistant aux fluides

Code du matériau 50, 51, 55, 71, 770, 780

Code des systèmes de matériaux 10, 20, 30, 300, 770, 780

Caractéristiques du boîtier

Orientation du corps Droit

Dimensions

Plage de diamètre des câbles compatibles (mm) 4.8 – 17, 8.1 – 23, 12.7 – 29, 13.2 – 29, 17.5 – 36, 22.4 – 43, 22.9 – 54.6

Plage de diamètre des câbles compatibles (in) .5 – 1.142, .52 – 1.142, .689 – 1.417, .882 – 1.693, .902 – 2.15, 4.8 – 18, 8.1 – 24

Diamètre intérieur élargi (min) (mm) 14.2, 17.5, 22.4, 26.4, 34, 38.1, 47.8, 57.2

Diamètre intérieur élargi (min) (in) .56, .69, .88, 1.04, 1.34, 1.5, 1.88, 2.25

Diamètre extérieur du capot ou du connecteur (mm) 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 43

Diamètre extérieur du capot ou du connecteur (in) .55, .62, .63, .71, .79, .87, .94, 1.02, 1.1, 1.18, 1.26, 1.34, 1.42, 1.5, 1.57, 1.69

Plage de diamètre des câbles compatibles (max) (mm) 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 6, 7, 8, 9, 9.5

Plage de diamètre des câbles compatibles (max) (in) .23, .27, .314, .35, .37, .39, .43, .47, .55, .63, .71, .78, .86, .94, 1.02, 1.1, 1.18, 1.25, 1.33, 1.41, 1.49

Conditions d’utilisation

Exigences d’inflammabilité Ignifuge

Plage de température de fonctionnement (°C) -65 – 200, -55 – 125, -55 – 135, -55 – 150, -55 – 175

Plage de température de fonctionnement (°F) -85 – 392, -67 – 257, -67 – 275, -67 – 302, -67 – 347

Protection de résistance Chimique, biologique, radiologique et nucléaire (CBRN), Exposition à long terme aux fluides à haute température, Immersion à long terme aux fluides à haute température

Normes de l’industrie

Compatible avec les produits conformes aux normes AS SAE81765/1 type II, Aucun, SAE AS I 81765/1, type I, SC-X-15111, SC-X-15112

Autre

Code de forme de pièce moulée 202

Code adhésif 164, 180, 42, 86

Numéro de référence

Référence interne TE CAT-R21-56701

Documents associés
