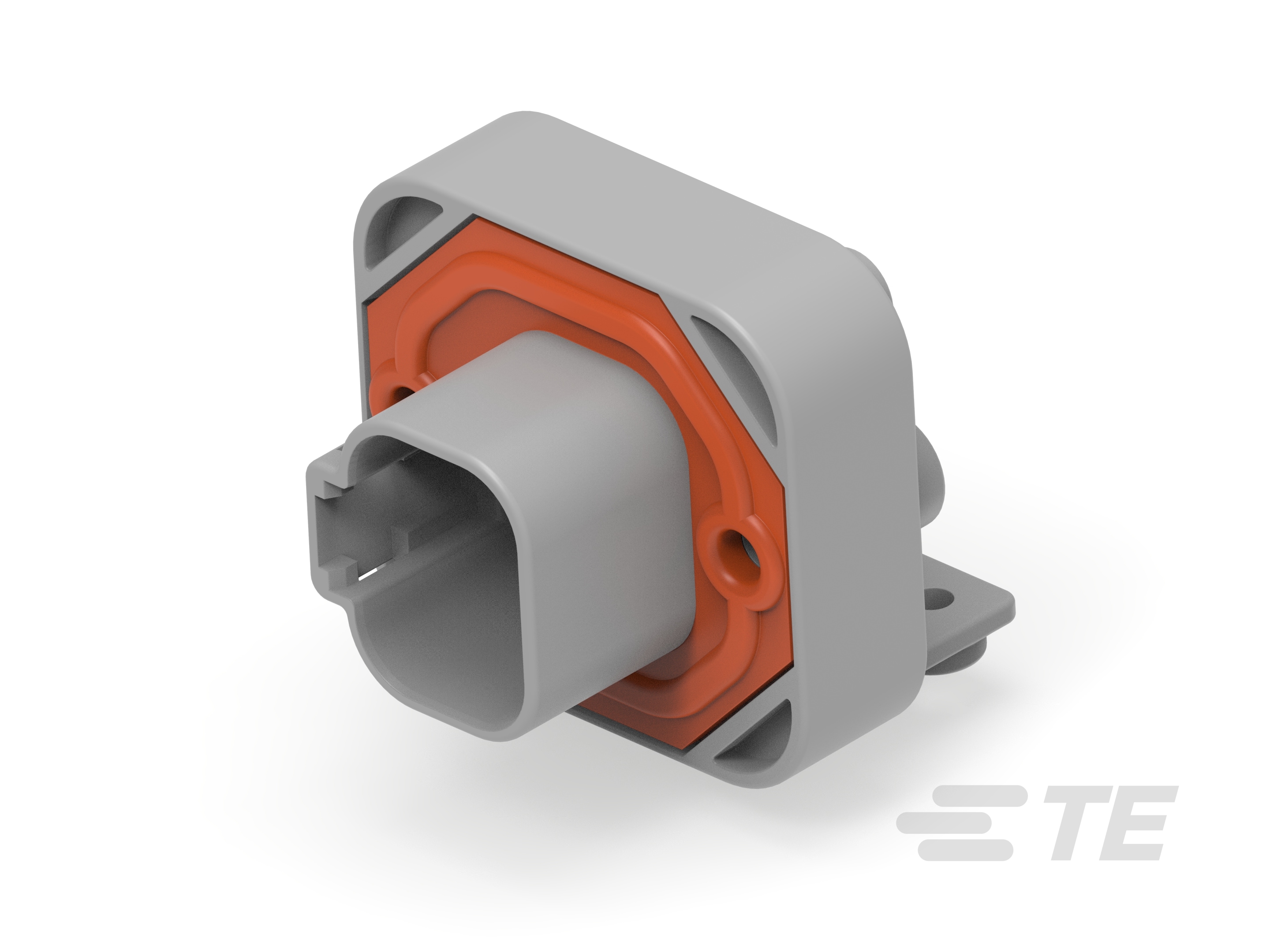

Name: HDR, 4P, GRY, RA, NI/CU
Brand: DEUTSCH

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

Steckverbinderform : Rechteckig
Stiftleistentyp : Vollständig ummantelt
Gemischte und Hybrid-Stiftleiste : Nein
Steckverbinder-Produkttyp : Steckverbindersatz
Steckverbindersystem : Draht-an-Leiterplatte
Abdichtbar : Ja
Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

Konfigurationsmerkmale

Anzahl der Abschnitte : 1
Anzahl der Signalpositionen : 4
Montageausrichtung : Rechter Winkel
Anzahl der Positionen : 4
Anzahl der Reihen : 2

Elektrische Kennwerte

Nominalspannungs-Architektur (V): 12, 24
Nennspannung (max.) (VDC): 250
Nennspannung (max.) (VAC): 250
Betriebsspannung (VDC): 250
Betriebsspannung (VAC): 250

Sonstige Eigenschaften

Primäre Produktfarbe : Grau

Kontaktmerkmale

Kontakttyp : Stift
Stiftdurchmesser : 1.59 mm [ .063 in ]
Beschichtungsmaterial des Kontaktsteckbereichs : Nickel (Ni)
Kontaktnennstrom (max.) (A): 13

Klemmenmerkmale

Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

Montage und Anschlusstechnik

Leiterplattenmontage-Ausrichtung : Ohne
Gegensteckführung : Ohne
Leiterplatten-Halterungstyp : Montageschraube
Gegensteckführungstyp : Nicht kodiert
Montagebohrungen : Mit
Leiterplattenhalterung : Mit
Steckverriegelungstyp : Verriegelungsschnittstelle
Panelmontagevorrichtung : Mit
Steckverbinderbefestigungs-Typ : Leiterplatten-Befestigung

Gehäusemerkmale

Mitte-Mitte-Abstand (Pitch) : 4.45 mm [ .175 in ]

Abmessungen

Profilhöhe ab Leiterplatte : 35.26 mm [ 1.388 in ]
Steckverbinderlänge : 39.5 mm [ 1.555 in ]
Leiterplattendicke (empfohlen) : .78 – 2.36 mm [ .031 – .093 in ]
Steckverbinderbreite : 38.35 mm [ 1.51 in ]

Verwendungsbedingungen

Betriebstemperatur (max) : 125 °C [ 257 °F ]
Betriebstemperaturbereich : '-55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Geschirmt : Nein
Stromkreis Anwendung : Strom und Signale

Industriestandards

UL-Brandschutzklasse : UL 94V-0
IP-Schutzart : Nicht getestet

Verpackungsmerkmale

Verpackungsmethode : Box
Verpackungsmenge : 210

Weitere

Schnittstellennummer : DT04-4P

DT13-4P

Right Angle, Wire-to-Board, 4 Position, 2 Rows, 4.45mm [.175in] Centerline, Nickel (Ni), Sealable, Wire & Cable, DEUTSCH DT

DT13-4P

Right Angle, Wire-to-Board, 4 Position, 2 Rows, 4.45mm [.175in] Centerline, Nickel (Ni), Sealable, Wire & Cable, DEUTSCH DT

Montageausrichtung : Rechter Winkel

Steckverbindersystem : Draht-an-Leiterplatte

Anzahl der Positionen : 4

Anzahl der Reihen : 2

Mitte-Mitte-Abstand (Pitch) : 4.45 mm [ .175 in ]
