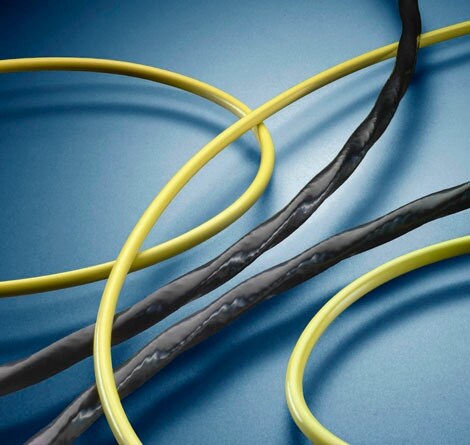

ElectroLoss FilterLine-Kabel der Marke Raychem

Die ElectroLoss FilterLine-Produkte der Marke Raychem von TE umfassen Hochleistungsdrähte und -kabel, die geleitete und abgestrahlte EMV-Störungen über 100 MHz unterdrücken.

Setzen Sie sich mit uns in Verbindung

EMV-Schutz für militärische Zusammenschaltungen Die Raychem ElectroLoss FilterLine-Drähte und -Kabel von TE bieten einen hohen Grad an EMV-Schutz und können dennoch als herkömmliche elektrische Verdrahtung verwendet werden. Zudem erfüllen sie die Leistungsanforderungen von SAE AS85485, einer militärischen Spezifikation für den EMV-Schutz von elektrischen Zusammenschaltungen.

Broschüre
ElectroLoss FilterLine-Kabel (Englisch)

Ein Draht mit EMV-Filterung für 600 Vrms, der den ausfallsicheren Hochfrequenz-EMI-Schutz bei 100 MHz und höher unserer bestehenden ElectroLoss FilterLine-Kabel mit einer verbesserten Nebentemperatur von 200 °C kombiniert.

Vorteile

  • Leicht
  • Geringe Größe
  • Einfache Installation
  • Unterdrückt EMV-Störungen über 100 MHz

Eigenschaften

  • 600 Volt
  • Temperaturbereich von -65 °C bis 200 °C
  • Isolation gemäß Spezifikation 55

Anwendung

  • Dreh- und Starrflügler
  • Waffenpylone
  • Empfindliche elektronische Ausrüstung
  • Schutz von Elektroniksystemen in Raketen

Standards und technische Daten

  • SPEC 55F
  • Elektrische Leistung des AS85485

Materialien

  • Vernetzte, modifizierte Hochtemperatur-Fluorpolymere für alle Isolierungsschichten
  • Für Flexibilität modifizierter, leitfähiger ETFE-Mantel

Elektrik

  • 600 V
  • Ausfallsicherer Hochfrequenz-EMI-Schutz über 100 MHz
  • Einfügungsdämpfung direkt proportional zur Drahtlänge
  • Leitfähiges Mantelmaterial verhindert, dass Kriechströme über die Kabelabschirmungen nebeneinanderliegender Kabel an geschützte elektronische Schaltungen gelangen.

Physikalische oder andere Eigenschaften

  • Widerstandsfähig gegenüber allen gängigen, in der Luftfahrt verwendeten Flüssigkeiten
  • Kohlenwasserstoffe
  • Alkohole
  • Glykole
  • Treib- und Schmierstoffe
  • Reinigungsflüssigkeiten
  • Ketone
  • Synthetische Treib- und Schmierstoffe
  • Eingestuft für 200 °C

<Entstehung von 150 ppm Fluorid-Ionen



Bestellinformationen

Fluorarmer bis 200 °C eingestufter Draht

AWG-Größe Leiterverseilung (Anzahl x AWG) Max. Außendurchmesser in mm (in.) Max. Gewicht in kg/km (lb/1000 ft) TE-Teilenr.
24 19 x 36 silberbeschichtete, hochfeste Kupferlegierung 1.19 [.047] 4.46 [3.0] 55FAF7128-24-*
22 19 x 34 silberbeschichtetes Kupfer 1.37 [.054] 5.95 [4.0] 55FAF0512-22-*
20 19 x 32 silberbeschichtetes Kupfer 1.57 [.062] 8.63 [5.8] 55FAF0512-20-*
18 19 x 30 silberbeschichtetes Kupfer 1.85 [.073] 12.95 [8.7] 55FAF0512-18-*
16 19 x 29 silberbeschichtetes Kupfer 2.08 [.082] 16.67 [11.2] 55FAF0512-16-*
14 19 x 27 silberbeschichtetes Kupfer 2.51 [.099] 23.96 [16.1] 55FAF0512-14-*
12 37 x 28 silberbeschichtetes Kupfer 2.95 [.116] 35.71 [24.0] 55FAF0512-12-*
10 37 x 26 silberbeschichtetes Kupfer 3.58 [.141] 55.06 [37.0] 55FAF0512-10-*

ElectroLoss FilterLine-Draht und -Kabel, leichtes und widerstandsfähiges Design bis 200 ˚C (flach geflochten)

AWG-Größe Leiteranzahl Abschirmung AWG-Größe silberbeschichtetes Kupfer Max. Außendurchmesser in mm (in.) Max. Gewicht in kg/km (lb/1000 ft) TE-Teilenr.
24 1 38 2.13 [.084] 10.86 [7.3] 55FBF7129-*
22 1 38 2.31 [.091] 13.09 [8.8] 55FBF2512-22-*
20 1 38 2.51 [.099] 16.67 [11.2] 55FBF2512-20-*
18 1 38 2.79 [.110] 22.17 [14.9] 55FBF2512-18-*
16 1 38 3.02 [.119] 26.78 [18.0] 55FBF2512-16-*
14 1 38 3.45 [.136] 35.86 [24.1] 55FBF2512-14-*
12 1 38 3.89 [.153] 49.40 [33.2] 55FBF2512-12-*
10 1 38 4.55 [.179] 71.57 [48.1] 55FBF2512-10-*
24 2 38 3.33 [.131] 19.34 [13.0] 55FBF7130-*
22 2 38 3.68 [.145] 23.81 [16.0] 55FBF2522-22-*
20 2 38 4.09 [.161] 30.50 [20.5] 55FBF2522-20-*
18 2 38 4.65 [.183] 41.37 [27.8] 55FBF2522-18-*
16 2 38 5.11 [.201] 50.59 [34.0] 55FBF2522-16-*
14 2 38 6.02 [.237] 69.49 [46.7] 55FBF2522-14-*
24 3 38 3.53 [.139] 25.30 [17.0] 55FBF7131-*
22 3 38 3.91 [.154] 31.10 [20.9] 55FBF2532-22-*
20 3 38 4.34 [.171] 41.07 [27.6] 55FBF2532-20-*
18 3 38 4.95 [.195] 56.54 [38.0] 55FBF2532-18-*
16 3 38 5.44 [.214] 69.94 [47.0] 55FBF2532-16-*
14 3 38 6.43 [.253] 96.87 [65.1] 55FBF2532-14-*
24 4 38 4.19 [.165] 31.69 [21.3] 55FBF7132-*
22 4 38 4.67 [.184] 39.58 [26.6] 55FBF2542-22-*
20 4 38 5.23 [.206] 52.68 [35.4] 55FBF2542-20-*
18 4 38 5.99 [.236] 72.91 [49.0] 55FBF2542-18-*
16 4 38 6.68 [.263] 91.36 [61.4] 55FBF2542-16-*
14 4 38 7.85 [.309] 125.59 [84.4] 55FBF2542-14-*
24 5 38 4.52 [.178] 37.80 [25.4] 55FBF7133-*
22 5 38 5.05 [.199] 47.32 [31.8] 55FBF2552-22-*
20 5 38 5.66 [.223] 63.39 [42.6] 55FBF2552-20-*
18 5 38 6.55 [.223] 89.43 [60.1] 55FBF2552-18-*
16 5 38 7.24 [.285] 111.00 [74.6] 55FBF2552-16-*
14 5 38 8.53 [.336] 153.26 [103.0] 55FBF2552-14-*
