Leistungs- und Signalkombinationen: Signale bis zu 13 A, Leistung bis zu 25 A
Die Rundsteckverbinder aus Kunststoff (Circular Plastic Connector, CPC) der Serie 4 bieten eine vielseitige Lösung, indem sie die Signal- und Koaxialschaltungen der Serie 1 mit den Leistungsschaltungen der Serie 3 kombinieren. Diese Steckverbinder sind für Multimate-Kontakte der Größe 16 und Kontakte für Leistungssteckverbinder vom Typ XII geeignet und unterstützen sowohl Hochleistungsanwendungen als auch Anwendungen mit gemischten Signalen. Die Steckverbinder der Serie 4 sind in drei Größen erhältlich und bieten flexible Strom- und Signalkombinationen für 13, 16 und 22 Positionen. Sie sind auf Zuverlässigkeit ausgelegt und liefern Signalströme von bis zu 25 A und Leistungsströme von bis zu 47 A. Mit Konfigurationen wie 8 Signal/5 Leistung, 12 Signal/4 Leistung und 20 Signal/2 Leistung sind die CPCs der Serie 4 ideal für Anwendungen, die gemischte Schaltungen in einem robusten, leichten Gehäuse erfordern.
Produkteigenschaften

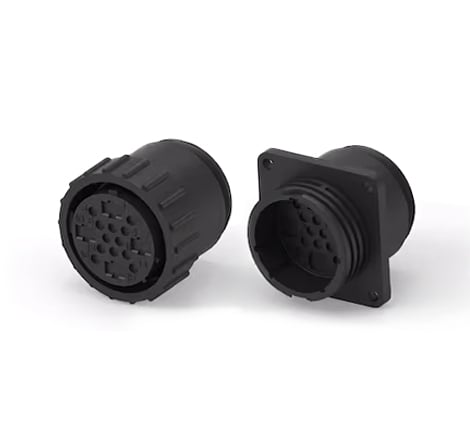

Rundsteckverbinder aus Kunststoff – Serie 4
- Kombination aus Standard und Leistungsdichte: Signale bis zu 25 A, Leistung bis zu 47 A
- Passend für Multimate-Kontakte der Größe 16 und Kontakte für Leistungssteckverbinder des Typ XII im selben Gehäuse
- Größen 23–13: 8 Signale, 5 Leistung 23–16: 12 Signale, 4 Leistung 23–22: 20 Signale, 2 Leistung
- 13 bis 22 Positionen
Mark Zitto, Automation & Control Product Engineer bei TE, stellt unsere Rundsteckverbinder aus Kunststoff vor und hebt deren robustes Design, Kosteneffizienz und Vielseitigkeit hervor. Diese zuverlässigen Steckverbinder wurden für Anwendungen entwickelt, die Signale, Strom oder beides benötigen. Ihre kreisförmige Anordnung maximiert die Raumnutzung und bietet gleichzeitig eine erhöhte Designflexibilität mit verschiedenen Montageoptionen.
