DC-Beschleunigungsmesser für den Motorsportbereich

DC-Beschleunigungsmesser für den Motorsportbereich-CAT-PPA0032
  • MEAS
Das Modell 40B ist ein kleiner piezoresistiver Beschleunigungsmesser, der die neuesten Spezifikationen für SAE J211/J2570 (AUG2009) erfüllt.
Mehr Weniger

Produktmerkmale

  • Beschleunigungsmessertyp : MEMS DC

  • Vibrationssensor – Produkttyp : MEMS-Beschleunigungsmesser

  • Anzahl der Sensorachsen : Uniaxial

  • Frequenzreaktion (Hz): 0-100

  • Vollbereichs-Ausgangsspannung (VDC): .5 – 4.5

Erhältlich von

LADD Inc

Das Produkt jetzt konfigurieren und ein Angebot für die gewünschte Konfiguration anfordern

Übersicht

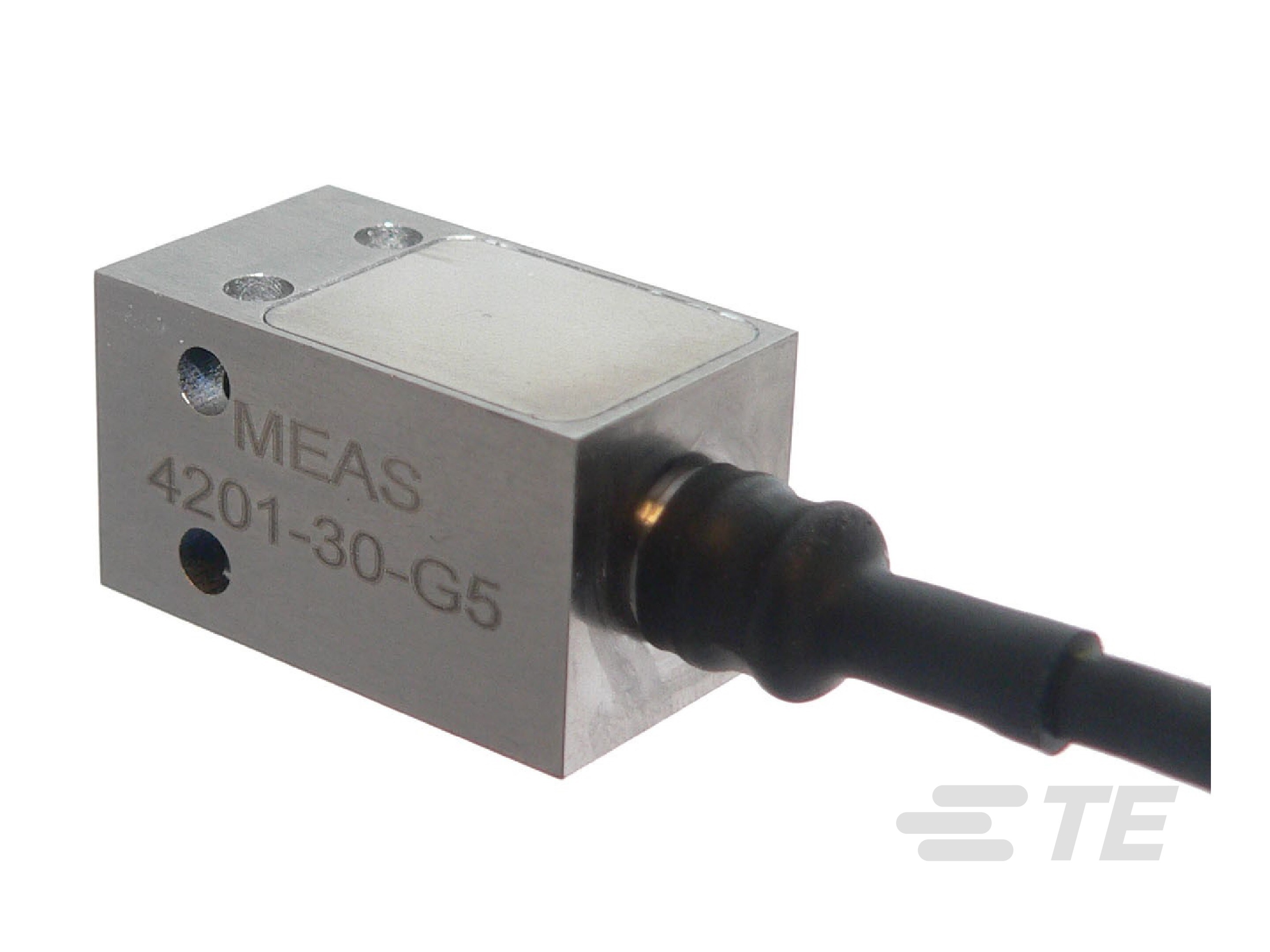

Der robuste, gasgedämpfte Beschleunigungsmesser wurde speziell für Motorsportanwendungen und zum Testen von Straßenfahrzeugen konzipiert.  Das Modell 4201 umfasst einen 8-poligen Tiefpassfilter, um sicherzustellen, dass keine hochfrequenten Motorgeräusche in das Durchlassband eindringen. Ein extrem belastbares abgeschirmtes Kabel und ein EMI/RFI-Modul schützen den Beschleunigungsmesser vor rauen Betriebsumgebungen. Das Modell 4201 wird mit Bereichen von ±6 g bis ±50 g angeboten und sorgt für zuverlässige Messungen von -40 °C bis +125 °C.

Vorteile

  • 8-16 V DC Anregung
  • Vollständige Messbereiche bis ±50 g
  • Misst statische und dynamische Beschleunigung
  • Stoßschutz bis ±5000 g
  • Betriebstemperaturbereich von -40 °C bis +125 °C
  • Integrierter 8-poliger Tiefpassfilter
  • EMI/RFI-Schutz
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Sensorgehäuse  Plug & Play

  • Beschleunigungsmessertyp  MEMS DC

  • Vibrationssensor – Produkttyp  MEMS-Beschleunigungsmesser

Konfigurationsmerkmale

  • Elektrische Verbindung  Integriertes Kabel

Elektrische Kennwerte

  • Null-Beschleunigungs-Ausgang (mV) 2500 ±100

  • Erregerspannungsbereich (VDC) 8 – 16

  • Vollbereichs-Ausgangsspannung (VDC) .5 – 4.5

Signalmerkmale

  • Frequenzreaktion (Hz) 0-100

Sonstige Eigenschaften

  • Primärproduktmaterial  Titanium

  • Produktgewicht  20 g [ .7 oz ]

  • Anzahl der Sensorachsen  Uniaxial

Montage und Anschlusstechnik

  • Sensor-Montagetyp  Schraubenmontage

Verwendungsbedingungen

  • Betriebstemperaturbereich  -40 – 125 °C [ -40 – 257 °F ]

Betrieb/Anwendung

  • Ausgangsstrom-Typ  DC

Weitere

  • Nichtlinearität (FSO) (%) ±1

  • Beschleunigungsbereich (±) (g) 6

  • Empfindlichkeit (mV/g) 40, 67, 100, 200, 333

Referenznummer

  • TE-interne Teilenummer CAT-PPA0032
