Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

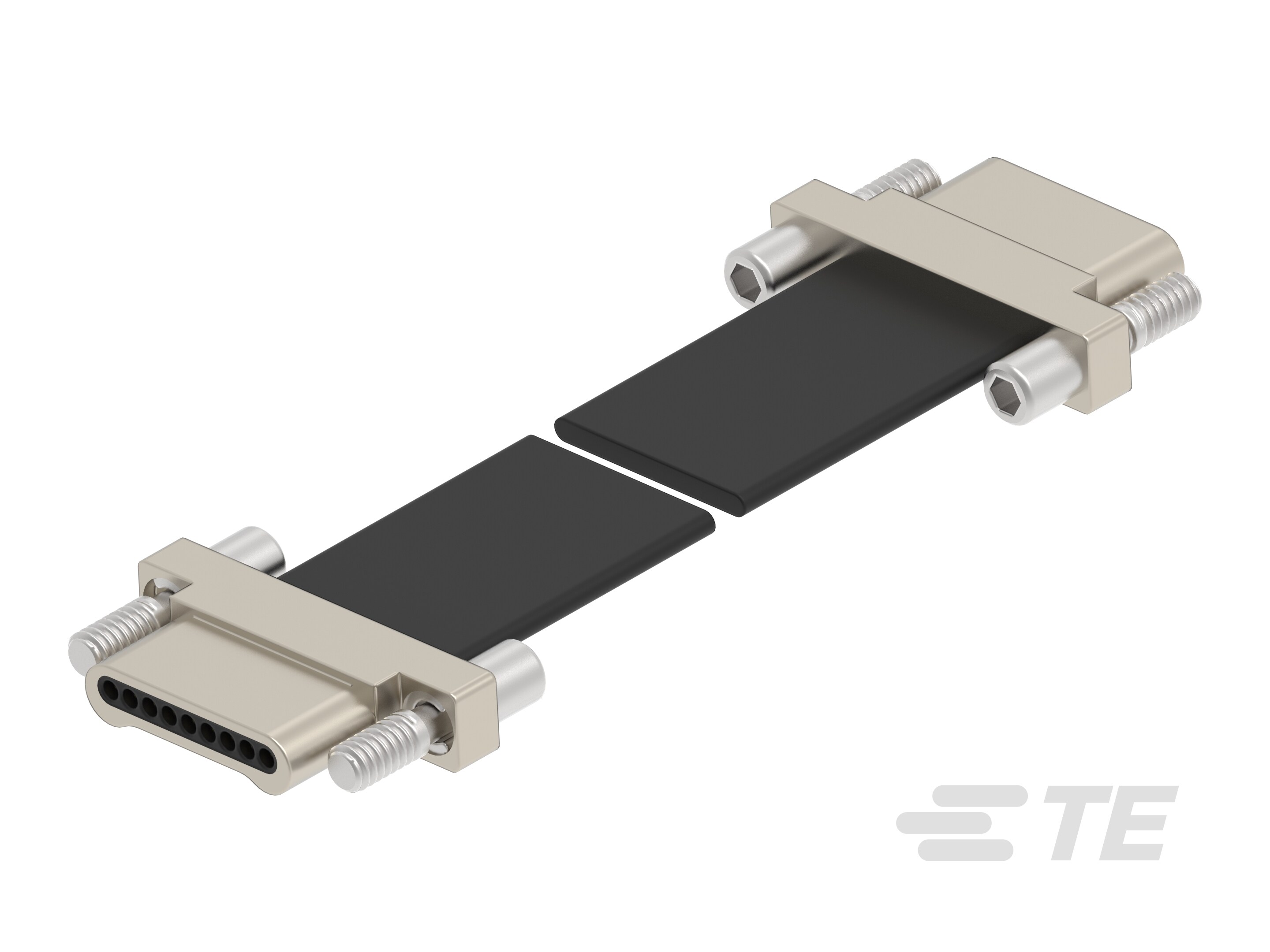

NANONICS DUALOBE Connectors: Jumper Assembly, 1 Row

NANONICS DUALOBE Connectors: Jumper Assembly, 1 Row-CAT-JSM-PLUG

Nanonics

Produktmerkmale

Steckverbinder- und Gehäusetyp : Überbrückung, Stecker
Steckverbindersystem : Leiterplatte-an-Leiterplatte, Draht-an-Draht, Draht-an-Leiterplatte
Anzahl der Positionen : 5, 15, 37, 25, 9
Montagehardware : Keine Hardware, Hochtemperatur-Legierung
Mitte-Mitte-Abstand (Pitch) (mm): .64, .63, 1.27
Mitte-Mitte-Abstand (Pitch) (in): .05, .025

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckverbinder- und Gehäusetyp	Steckverbindersystem	Anzahl der Positionen	Montagehardware	Mitte-Mitte-Abstand (Pitch)	Abdichtbar	Steckverbinder/Kontakt-Anschluss an	Kontaktnennstrom (max.)	Stromkreis Anwendung	Steckverbinderbefestigungs-Typ	Betriebstemperaturbereich
JSM009PD2DCC17N = Wdualobe	1589797-7	Produktzeichnung	Überbrückung	Leiterplatte-an-Leiterplatte	9	Hochtemperatur-Legierung	.63 mm	Nein	Leiterplatte	1 A	Strom und Signale	Kabelbefestigung (freihängend)	-200 – 200 °C
JSM037PD2DCC10Q = Wdualobe	1-1589797-0	Produktzeichnung 3D PDF	Stecker	Draht-an-Leiterplatte	37	Keine Hardware	.64 mm	-	Leitungen und Kabel	1 A	-	Kabelbefestigung (freihängend)	-200 – 200 °C
JSM015PP2GX006N = WDUALOBE	1589799-1	Produktzeichnung	Stecker	Draht-an-Leiterplatte	15	-	1.27 mm	Nein	Leiterplatte	-	-	-	-
JSM037PD2DCC11Q = Wdualobe	1-1589797-1	Produktzeichnung	Stecker	Draht-an-Leiterplatte	37	Keine Hardware	.64 mm	-	Leitungen und Kabel	1 A	-	Kabelbefestigung (freihängend)	-200 – 200 °C
JSM009PP2DC006N = WDUALOBE	1-1589735-2	Produktzeichnung 3D PDF	Stecker	Draht-an-Leiterplatte	9	-	1.27 mm	Nein	Leiterplatte	-	-	-	-
JSM025PD2GXC02N = Wdualobe	1589797-4	Produktzeichnung	Überbrückung	Draht-an-Draht	25	Keine Hardware	.64 mm	-	Leitungen und Kabel	1 A	Signal	Kabelbefestigung (freihängend)	-200 – 200 °C
JSM009PP2DC003N = WDUALOBE	9-1589671-6	Produktzeichnung	Stecker	Draht-an-Draht	9	-	1.27 mm	Nein	Leitungen und Kabel	-	-	Kabelbefestigung (freihängend)	-
JSM025PD2DCC04N = DUALOBE JUMPER	1-1589797-8	Produktzeichnung 3D PDF	Stecker	Leiterplatte-an-Leiterplatte	25	Hochtemperatur-Legierung	.63 mm	Nein	Leiterplatte	1 A	Strom und Signale	Kabelbefestigung (freihängend)	-200 – 200 °C
JSM015PD2DCC04N = Wdualobe	1-1589797-3	Produktzeichnung	Stecker	Draht-an-Leiterplatte	15	Keine Hardware	.64 mm	-	Leitungen und Kabel	1 A	-	Kabelbefestigung (freihängend)	-200 – 200 °C
JSM005PP2DC008 = WDUALOBE	1589735-3	Produktzeichnung	Stecker	Draht-an-Leiterplatte	5	-	1.27 mm	Nein	Leiterplatte	-	-	-	-
JSM037PD2DCC15Q = Wdualobe	1-1589797-2	Produktzeichnung 3D PDF	Stecker	Draht-an-Leiterplatte	37	Keine Hardware	.64 mm	-	Leitungen und Kabel	1 A	-	Kabelbefestigung (freihängend)	-200 – 200 °C

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Steckverbinder- und Gehäusetyp Überbrückung, Stecker
Steckverbindersystem Leiterplatte-an-Leiterplatte, Draht-an-Draht, Draht-an-Leiterplatte
Abdichtbar Nein
Steckverbinder/Kontakt-Anschluss an Leiterplatte, Leitungen und Kabel
Kompatibel mit Einzeldrahttyp Mehrdrähtig

Konfigurationsmerkmale

Anzahl der Positionen 5, 15, 37, 25, 9

Montage und Anschlusstechnik

Montagehardware Keine Hardware, Hochtemperatur-Legierung
Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend)

Gehäusemerkmale

Mitte-Mitte-Abstand (Pitch) (mm) .64, .63, 1.27
Mitte-Mitte-Abstand (Pitch) (in) .05, .025
Gehäusematerial Aluminium

Kontaktmerkmale

Kontaktnennstrom (max.) (A) 1
Kontaktoptionen Installed
Kontakttyp Stift
Kontaktgrundmaterial Beryllium-Kupfer
Beschichtungsmaterial des Kontaktsteckbereichs Gold

Betrieb/Anwendung

Stromkreis Anwendung Strom und Signale, Signal

Verwendungsbedingungen

Betriebstemperaturbereich -200 – 200 °C [ -328 – 392 °F ]

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel Vorkonfektionierte schwebende Leitungen

Weitere

EU RoHS-Konformität Konform
EU ELV-Konformität Konform

Referenznummer

TE-interne Teilenummer CAT-JSM-PLUG

Literatur

Datenblätter/Katalogseiten

1589735 Nanonics Cross Reference pdf Englisch
