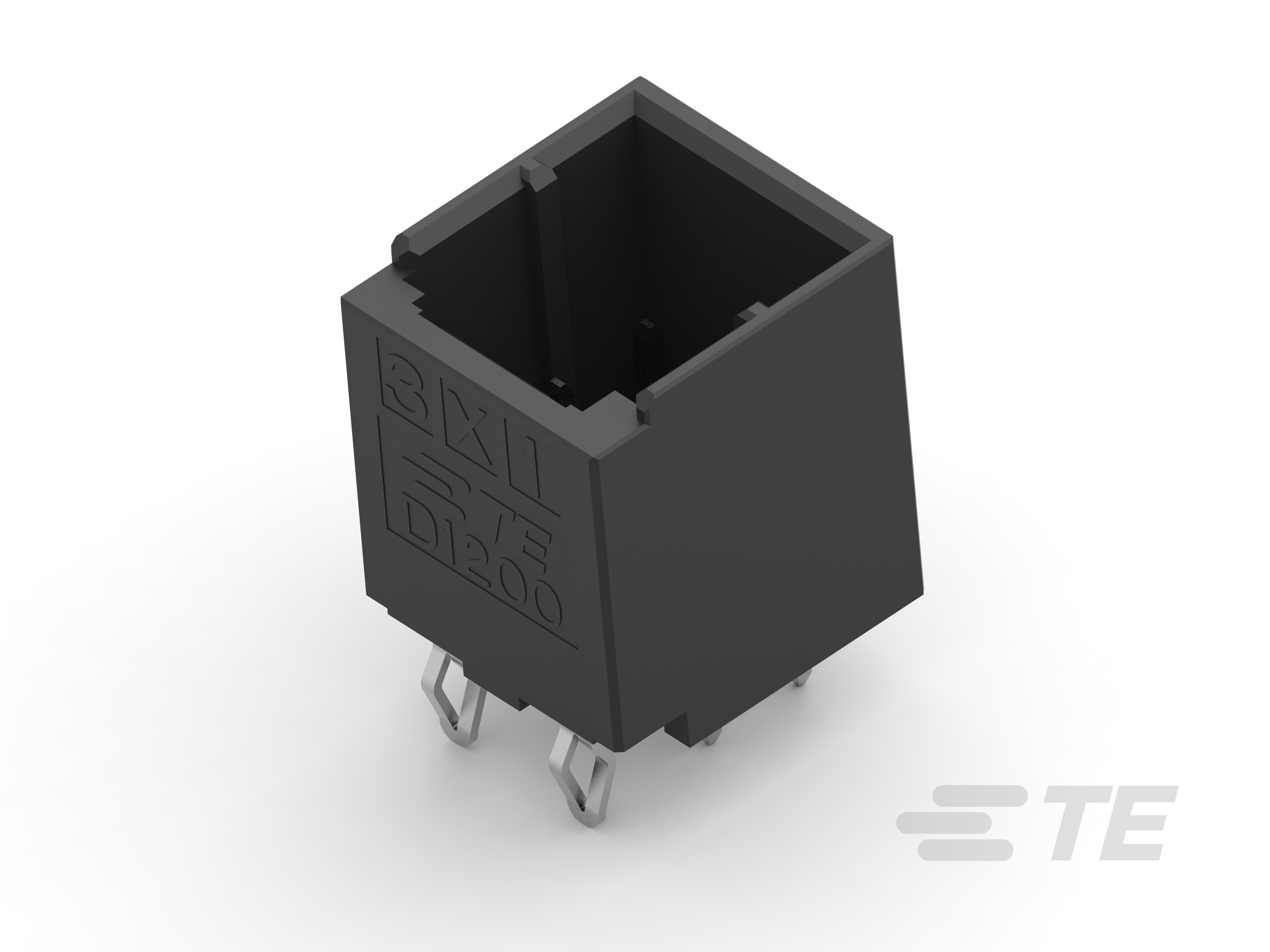

1-2040558-3

Aktiv

PCB Mount Header, Vertical, Wire-to-Board, 6 Position, 2.5 mm [.098 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, Dynamic 1000 Series

1-2040558-3

Aktiv

PCB Mount Header, Vertical, Wire-to-Board, 6 Position, 2.5 mm [.098 in] Centerline, Fully Shrouded, Tin, Through Hole - Solder, Dynamic 1000 Series

- Dynamic Series
- Dynamic 1000 Serie

Interne TE-Nummer 1-2040558-3
TE-interne Beschreibung: DYNAMIC 1200D HDR ASSY V 6P X BLACK TIN

PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage
Montageausrichtung : Vertikal
Steckverbindersystem : Draht-an-Leiterplatte
Anzahl der Positionen : 6
Mitte-Mitte-Abstand (Pitch) : 2.5 mm [ .098 in ]

Alle Eigenschaften anzeigen

Mehr Weniger

Muster bestellen
Kompatible Teile & Werkzeuge

Dokumente

Produktzeichnungen

DYNAMIC D1200D 2.5mmPITCH HDR ASSY (V-TYPE) TIN PLATE 4-20POS ENG_CD_2040558_C.pdf Englisch

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_1-2040558-3_A.pdf 3D
Kundenmodell ENG_CVM_CVM_1-2040558-3_A.3d_stp.zip Englisch
ENG_CVM_CVM_1-2040558-3_A.2d_dxf.zip Englisch
ENG_CVM_CVM_1-2040558-3_A.3d_igs.zip Englisch

Produktspezifikationen

Anwendungsspezifikation ENG_SS_114-5377_K.pdf Englisch
Produktspezifikation ENG_SS_108-78298_F.pdf Englisch

Freigabe Agentur

TUV -Zertifikat ENG_AAD_TUV_CERT_R50085096_C1_B.pdf Englisch

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage
Steckverbindersystem : Draht-an-Leiterplatte
Stiftleistentyp : Vollständig ummantelt
Abdichtbar : Nein
Steckverbinder/Kontakt-Anschluss an : Leiterplatte

Konfigurationsmerkmale

Steckerkontakt-Ladezustand : Voll bestückt
Montageausrichtung : Vertikal
Anzahl der Positionen : 6
Anzahl der Reihen : 2

Sonstige Eigenschaften

Primäre Produktfarbe : Schwarz

Kontaktmerkmale

Kontaktgrundmaterial : Kupferlegierung
Steckzungendicke : .5 mm [ .02 in ]
Steckzungenbreite : .7 mm [ .028 in ]
Kontakt-Layout : Matrix
Beschichtungsmaterial des Kontaktsteckbereichs : Zinn
Kontakttyp : Flachstecker
Kontaktnennstrom (max.) (A): 5

Klemmenmerkmale

Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten
Quadratischer Anschlusspfosten und Restabmessungen : .5 mm [ .02 in ]

Montage und Anschlusstechnik

Leiterplatten-Halterungstyp : Arretierungsbein
Gegensteckführung : Mit
Gegensteckführungstyp : Kodiert
Leiterplattenmontage-Ausrichtung : Ohne
Steckverriegelung : Mit
Leiterplattenhalterung : Mit
Steckverbinderbefestigungs-Typ : Leiterplattenmontage

Gehäusemerkmale

Steckeingangsposition : Oben
Mitte-Mitte-Abstand (Pitch) : 2.5 mm [ .098 in ]
Gehäusematerial : Polyester – GF

Abmessungen

Reihenabstand : 3.3 mm [ .129 in ]
Steckverbinderbreite (in): .444

Verwendungsbedingungen

Betriebstemperaturbereich : -55 – 105 °C [ -67 – 221 °F ]

Betrieb/Anwendung

Stromkreis Anwendung : Signal

Industriestandards

Kompatibilität mit Normen/Standards : CSA, UL
UL-Brandschutzklasse : UL 94V-0

Verpackungsmerkmale

Verpackungsmethode : Tube
