Vielseitige Lösungen für Flachbandkabel

Mit den AMP-LATCH Flachbandkabelsteckern stellen Sie schnell eine zuverlässige Verbindung her – ein Abisolieren oder anderweitiges Vorbereiten der Drähte entfällt. Unsere AMP-LATCH Flachbandkabel-Steckverbinder sind beim Verbinden von Leiterplatten oder Subsystemen unerlässlich. Mit einer großen Auswahl an sicheren und wirtschaftlichen Verbindungsoptionen ermöglichen AMP-LATCH Steckverbinder eine zuverlässige, gasdichte Verbindung zwischen Flachbandkabeln und Leiterplatten.

Produkteigenschaften

  • Vielfachkontaktierung möglich
  • Kein Abisolieren oder Vorbereiten des Drahts
  • Arbeitsersparnis
  • Verschiedene Raster und Optionen

Anwendungsbereiche

  • PCs
  • Bürogeräte
  • Medizintechnische Geräte
  • Speicher
  • Vernetzung
  • Industriesteuerungen
  • Elektro‑ und Haushaltsgeräte
  • Elektrische Prüfung
PDF
AMP-LATCH Flachbandkabel-Steckverbinder (Englisch)

In diesem Auswahlleitfaden sind die gebräuchlichsten Produkte für die Kontaktierung eines 0,050” [1,27 mm]-Flachbandkabelrasters zusammengestellt, TE Connectivity bietet aber auch Steckverbinder für die Kontaktierung von 0,025” [0,64 mm]- und 0,39” [1,0 mm]-Flachbandkabel an.

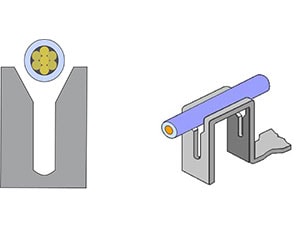

Schneidklemmkontakt-Endverschluss 1
Schritt 1: Das Kabel muss mittig in der Schneidklemmkontaktnut liegen.
Schneidklemmkontakt-Endverschluss 2
Schritt 2: Beim Eindrücken wird die Kabelisolation verdrängt.

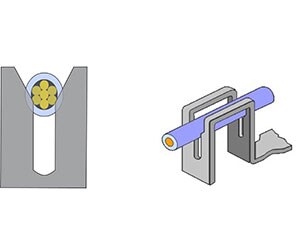

Schneidklemmkontakt-Endverschluss 3
Schritt 3: Die Isolation ist verdrängt, und die Leiterlitzen beginnen sich zu verformen.

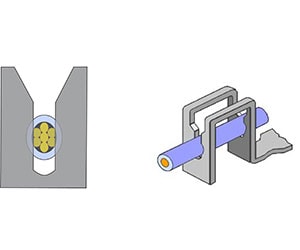

Schneidklemmkontakt-Endverschluss 4
Schritt 4: Sowie der Leiter weiter in die Nut gedrückt wird, wird die Litze vollends verformt, und es kommt zu einer Balkenumlenkung. Die Verbindung ist hergestellt und wird von der hohen Restkraft des Balkens gehalten.
