Übersicht

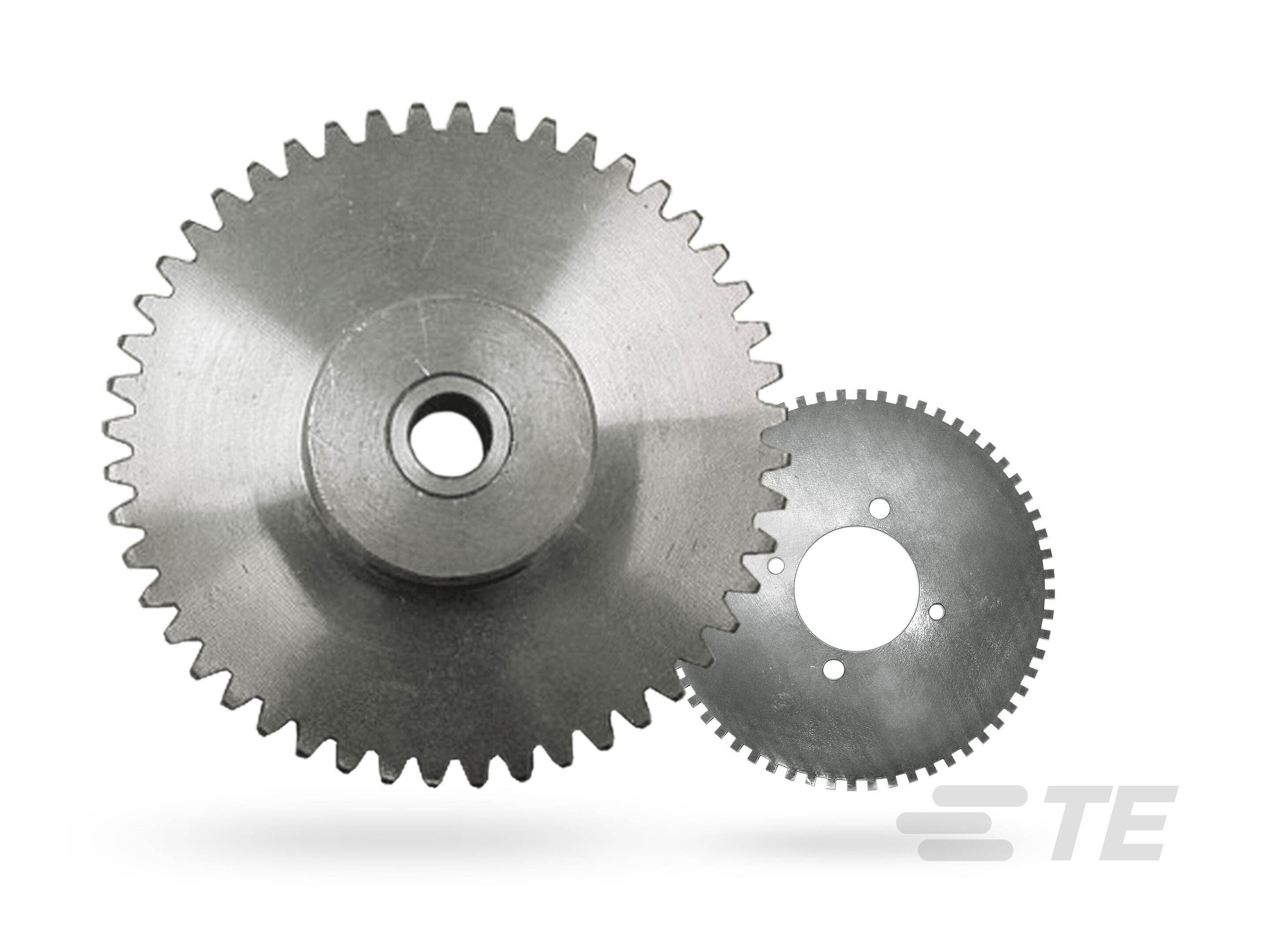

Polradabtastung

Die Polraderfassung erfolgt in der Regel über radial montierte Sensoren (gelegentlich über axiale Montage). Bei der Bestimmung des Luftspaltes zwischen Sensor und Polrad sind alle Montage- und Betriebstoleranzen zu berücksichtigen. Bei axialem Einbau ist das axiale Wellenspiel zu berücksichtigen. Um das Raum-Zeit-Verhältnis des Sensorausgangssignals während der Drehung des Polrades relativ konstant zu halten, sollte der Luftspalt zwischen Polrad und Sensor so klein wie möglich gehalten werden.

Polradmaterialien

Sensoren, die nach dem Prinzip der magnetischen Flussänderung arbeiten, benötigen ein Polrad aus ferromagnetischem Material (Eisen, Stahl, Gusseisen). Edelstahl und Beschichtungen mit 8 % CrNi sind nicht geeignet. Für bestimmte Anwendungen (Turbolader oder Sensoren mit großem Luftspalt) können Polräder mit Permanentmagneten verwendet werden. HF-Sensoren benötigen ein Polrad mit metallischen Materialien.

Ziel-Geometrie

Für eine optimale Signalerzeugung sollten Polräder mit Evolventenverzahnung oder alternativ geschlitzte oder gelochte Scheiben verwendet werden. Es können auch gestanzte Profile (Polbänder), Bolzen und Schraubenköpfe verwendet werden. Es muss sichergestellt werden, dass der Luftspalt zwischen dem Bauteil und dem Sensor gleich bleibt.



Das Datenblatt enthält Empfehlungen für die optimale Abtastung in Bezug auf Rundlauf, Spiel, Löcher/Schlitze und Begrenzungen.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Sensortyp  Polräder

  • Polradmaterial  Ferromagnetisch

  • Polradmodul  1 – 3

Referenznummer

  • TE-interne Teilenummer CAT-SPS0027
