9-MM-DRUCKSENSOR MIT MITTELSPANNUNGSAUSGANG

9-MM-DRUCKSENSOR MIT MITTELSPANNUNGSAUSGANG-CAT-MIPS0025
  • MEAS
|
  • MEAS 89 Series

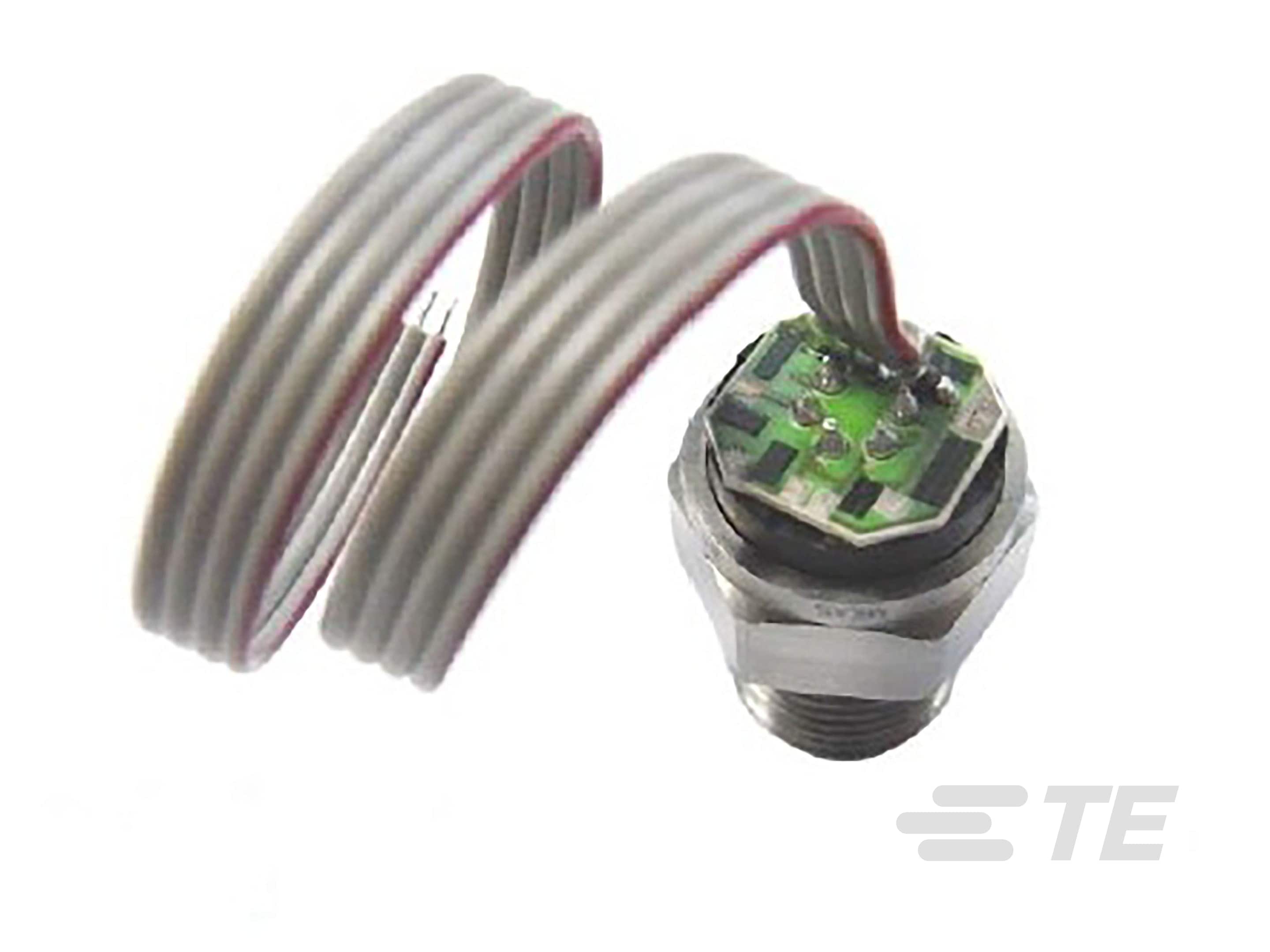

Das Modell 89 mit Konstantspannung ist ein medienverträglicher, piezoresistiver Silizium-Drucksensor mit kleinem Profil in einem 316L-Edelstahlgehäuse.
Mehr Weniger

Produktmerkmale

  • Medienisolierter Drucksensor – Typ: Medienisolierte Drucksensoren mit mV-Ausgabe

  • Medienisolierter Drucksensor – Ausführung: Sealed Gauge

  • Medienisolierter Drucksensor – Versorgungsspannung(V): 10

  • Betriebstemperaturbereich(°C): -40 – 125

  • Medienisolierter Drucksensor – Gehäuse: Prozessarmaturen mit Gewinde, Schweißbar

Übersicht

Das Modell 89 mit Konstantspannung umfasst Gewinde vom Typ 5/16-32 UNEF und kann angeschweißt werden.

Außerdem kann es in einer Reihe von Schraubanschlüssen verpackt werden, z. B. 1/4" und 1/8" NPT, 1/4" BSP sowie in kundenspezifischen Prozessanschlüssen. Wenden Sie sich an das Werk für Schraubanschlussoptionen. Das Modell 89 mit Konstantspannung ist für OEM-Anwendungen mit hohen Drücken ausgelegt, bei denen eine Verträglichkeit mit korrosiven Stoffen erforderlich ist. Im Sensorgehäuse wird Silikonöl verwendet, um den Druck von der 316L-Edelstahlmembran zum Messelement zu übermitteln. Am Gehäuse befindet sich ein Keramiksubstrat mit laser-getrimmten Widerständen für die Temperaturkompensation und Verschiebekorrektur.

Vorteile

  • 316L SS-Drucksensor
  • Hochdruck
  • 0-100 mV-Ausgang
  • Absolut- und abgedichteter Relativdruck
  • Prozessschraubanschlüsse oder O-Ring-Befestigung
  • Betriebstemperaturbereich von -40 ºC bis +125 ºC
  • Nichtlinearität des Drucks von ±0,25 %
  • Festkörper-Zuverlässigkeit

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Medienisolierter Drucksensor – Typ  Medienisolierte Drucksensoren mit mV-Ausgabe

  • Medienisolierter Drucksensor – Ausführung  Absolut, Sealed Gauge

Konfigurationsmerkmale

  • Elektrische Verbindung  4-poliger Stiftstecker, 5-poliger Stiftstecker, Kabel

  • Druckanschluss/-armatur  1/4-18 NPT, 1/4-19 BSP, 1/8-27 NPT, 7/16-20 UNF, 7/16-20 UNF-2A

Elektrische Kennwerte

  • Medienisolierter Drucksensor – Versorgungsspannung (V) 10

Abmessungen

  • Abmessungen (mm) Durchm. 11.17 x 20.82, Durchm. 11.43 x 20.82, Durchm. 15.88 x 24.38, Durchm. 8.63 x 18.03, Durchm. 9.24 x 18.28, Durchm. 9.25 x 18

  • Abmessungen (in) Durchm. .34 x .71, Durchm. .364 x .71, Durchm. .364 x .72, Durchm. .44 x .82, Durchm. .45 x .82, Durchm. .625 x .96

Verwendungsbedingungen

  • Betriebstemperaturbereich  -40 – 125 °C [ -40 – 257 °F ]

Betrieb/Anwendung

  • Prüfdruckbereich  2X, 3X

  • Druck (psi) 1000, 3000, 5000

  • Ausgang/Bereich  0 – 100 mV, 100mV

Verpackungsmerkmale

  • Medienisolierter Drucksensor – Gehäuse  Prozessarmaturen mit Gewinde, Schweißbar

Weitere

  • Nichtlinearität (%) ± .25, ± .5

Referenznummer

  • TE-interne Teilenummer CAT-MIPS0025
