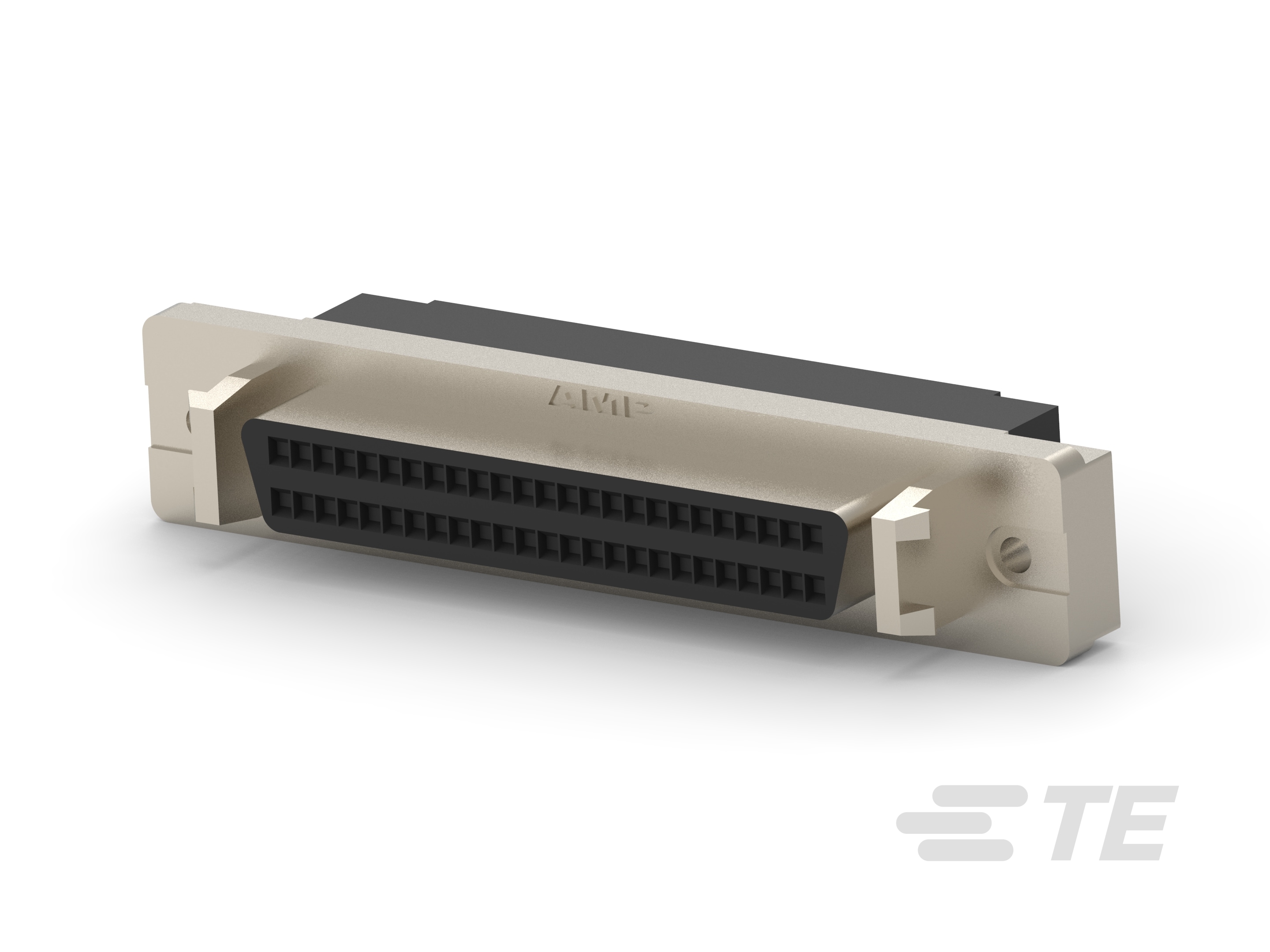

D-Sub-Schneidklemmkontakte: Buchsensatz, Chassis-Befestigung, Signal, 1,27 mm

D-Sub-Schneidklemmkontakte: Buchsensatz, Chassis-Befestigung, Signal, 1,27 mm-CAT-AM7-4365072
Buchsensteckverbindersatz für D-Sub-Schneidklemmkontakte. Für Kabel-an-Schalttafel-Anwendungen einem Raster von 1,27 mm. Mit Schneidklemmkontakt (IDC)-Masseanschluss und Chassis-Befestigung. Geeignet für Fernmeldeleitungsanwendungen. Verfügt über eine Betriebstemperatur von -55 – 105 °C.
Mehr Weniger

Produktmerkmale

  • Anzahl der Positionen : 50, 68

  • Steckverbinder- und Gehäusetyp : Buchse

  • Steckverbindersystem : Kabel-an-Schalttafel

  • Steckverbinderbefestigungs-Typ : Leiterplatten-Befestigung

  • Mitte-Mitte-Abstand (Pitch) : 1.27 mm [ .05 in ]

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Steckverbinder-Produkttyp  Steckverbinder-Kit

  • Steckverbinder- und Gehäusetyp  Buchse

  • Steckverbindersystem  Kabel-an-Schalttafel

  • Steckverbinder/Kontakt-Anschluss an  Leitungen und Kabel

Konfigurationsmerkmale

  • Kompatibel mit Leitungs-/Kabeltyp  Flachbandkabel, Flaches Bändchenkabel, Rundmantelkabel

  • Anzahl der Reihen  2

  • Anzahl der Positionen  50, 68

Sonstige Eigenschaften

  • Primäre Produktfarbe  Schwarz

  • Flachbandkabel-Rasterzwischenraum  .64 mm [ .025 in ]

  • Abdeckungsmaterial  Polyester

  • Gehäuse-Beschichtungsmaterial  Nickel über Kupfer

Kontaktmerkmale

  • Unterbeschichtungsmaterial des Kontakts  Palladium-Nickel

  • Beschichtungsmaterial des Kontaktsteckbereichs  vergoldet oder blattvergoldet

  • Beschichtungsdicke des Steckbereichs (µin) 30

  • Kontaktgrundmaterial  Phosphorbronze

  • Kontaktanschlussbereich-Beschichtungsmaterial  Zinn, Zinn-Blei

  • Kontaktnennstrom (max.) (A) 1

  • Kontaktoptionen  Installed

Klemmenmerkmale

  • Abdeckungstyp  Montiert, Nicht montiert

  • Anschlussabdeckung  Mit

  • Anschlussabdeckungstyp  Drahtlitze, Keine Litze

  • Anschlussmethode zu Draht und Kabel  Schneidklemmkontakt (IDC)

Montage und Anschlusstechnik

  • Steckverriegelung  Mit

  • Montageelemente – Material  Zink

  • Gewindegröße  2-56 UNC, 4-40

  • Montageelement – Beschichtungsmaterial  Nickel über Kupfer

  • Steckverriegelungstyp  Druckplatten

  • Steckverbinderbefestigungs-Typ  Leiterplatten-Befestigung

Gehäusemerkmale

  • Gehäusematerial  Polyester

  • Außengehäusematerial  Karbonstahl

  • Mitte-Mitte-Abstand (Pitch)  1.27 mm [ .05 in ]

Abmessungen

  • Kompatibler Isolationsdurchmesserbereich (mm) .81 – .91, .74 – .79

  • Kompatibler Isolationsdurchmesserbereich (in) .029 – .031, .032 – .036

  • Drahtgröße (AWG) 30 – 28

  • Massivdrahtgröße (mm²) .05 – .1

  • Drahtgröße (mm²) .05 – .09

  • Kompatibler Isolationsdurchmesser (max.) (mm) .79, .91

  • Massivdrahtgröße (AWG) 30 – 28

Verwendungsbedingungen

  • Betriebstemperaturbereich  -55 – 105 °C [ -67 – 221 °F ]

Betrieb/Anwendung

  • Geschirmt  Nein

  • Stromkreis Anwendung  Signal

Industriestandards

  • UL-Brandschutzklasse  UL 94V-0

Verpackungsmerkmale

  • Verpackungsmethode  Kit

  • Verpackungsmenge  8, 10

Referenznummer

  • TE-interne Teilenummer CAT-AM7-4365072
