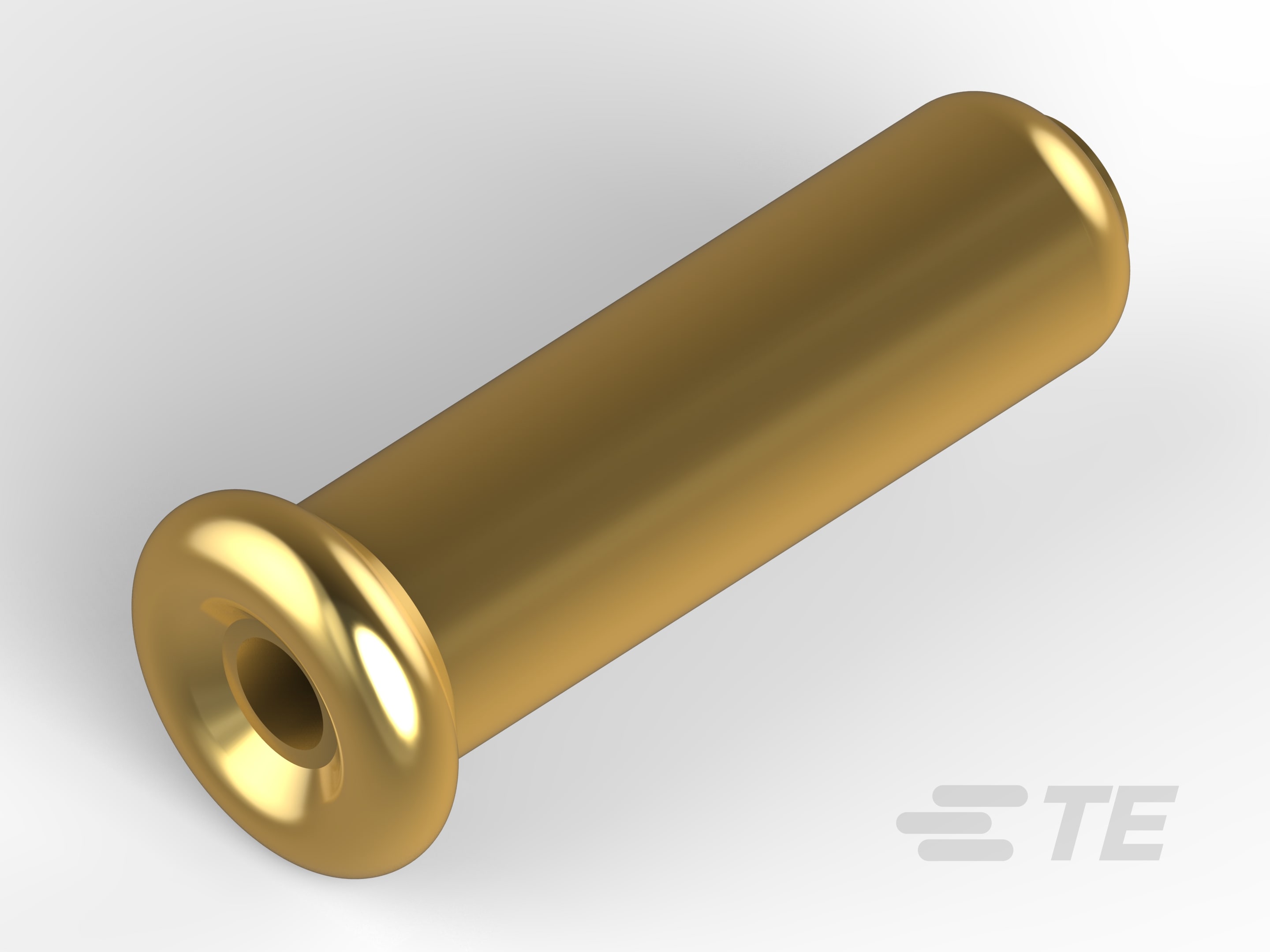

Miniatur-Federbuchsen: Bodendrückplatte, Beryllium-Kupfer, 3 A

Miniatur-Federbuchsen: Bodendrückplatte, Beryllium-Kupfer, 3 A-CAT-377-MSSKB3
Diese Miniatur-Federbuchsenbaugruppen bestehen aus Beryllium-Kupfer mit Hülsenausführung mit Bodendrückplatte. Sie haben einen Kontaktnennstrom von 3 AMP. Erhältlich im Betriebstemperaturbereich von -65 – 125 °C. Geeignet für Leistungs- und Fernmeldeleitungsanwendungen.
Mehr Weniger

Produktmerkmale

  • Sockellänge (mm): 3.61, 4.52

  • Sockellänge (in): .178, .142

  • Leiterplatten-Bohrungsdurchmesser : 1.04 mm [ .041 in ]

  • Stecksockel-Hülsenausführung : Unterseite der Druckplatte

  • Drahtgröße (AWG): 28 – 25

  • Drahtgröße (mm²): .081 – .162

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Abmessungen

  • Sockellänge (mm) 3.61, 4.52

  • Sockellänge (in) .178, .142

  • Leiterplatten-Bohrungsdurchmesser  1.04 mm [ .041 in ]

  • Drahtgröße (AWG) 28 – 25

  • Drahtgröße (mm²) .081 – .162

  • Steckerstift-Durchmesserbereich  .33 – .51 mm [ .013 – .02 in ]

  • Leiterplattendicke (empfohlen)  .79 – 3.18 mm [ .031 – .125 in ]

Produktmerkmale

  • Stecksockel-Hülsenausführung  Unterseite der Druckplatte

  • Steckverbindersystem  Kabel-an-Leiterplatte

  • Abdichtbar  Nein

  • Steckverbinder/Kontakt-Anschluss an  Leiterplatte

Kontaktmerkmale

  • Kontaktnennstrom (max.) (A) 3

  • Federbuchsen-Beschichtungsdicke  .762 µm [ 30 µin ]

  • Federbuchsen-Beschichtungsmaterial  Gold

  • Kontaktgrundmaterial  Beryllium-Kupfer

  • Beschichtungsmaterial des Kontaktsteckbereichs  Gold

  • Beschichtungsdicke des Steckbereichs  30 µm [ 30 µin ]

Betrieb/Anwendung

  • Stromkreis Anwendung  Strom und Signale, Signal

  • Lötverfahren-Funktion  Keine

Verwendungsbedingungen

  • Betriebstemperaturbereich  -65 – 125 °C [ -85 – 257 °F ]

Weitere

  • EU RoHS-Konformität  Konform

  • EU ELV-Konformität  Konform

  • Federmaterial  Beryllium-Kupfer

Konfigurationsmerkmale

  • Kompatibel mit Leitungs-/Kabeltyp  Einzeldraht

Sonstige Eigenschaften

  • Hülsenmaterial  Kupfer

  • Hülsen-Beschichtungsmaterial  Blattvergoldet über Nickel, Zinn

Klemmenmerkmale

  • Anschlusstyp (an Leiterplatte)  Durchsteckmontage – Press-Fit

  • Anschlussmethode zu Draht und Kabel  Löten

  • Einsetzmethode  Manuell/Halbautomatisch

Verpackungsmerkmale

  • Verpackungsmethode  Tüte, Einzelausführung

  • Verpackungsmenge  2000

Referenznummer

  • TE-interne Teilenummer CAT-377-MSSKB3
