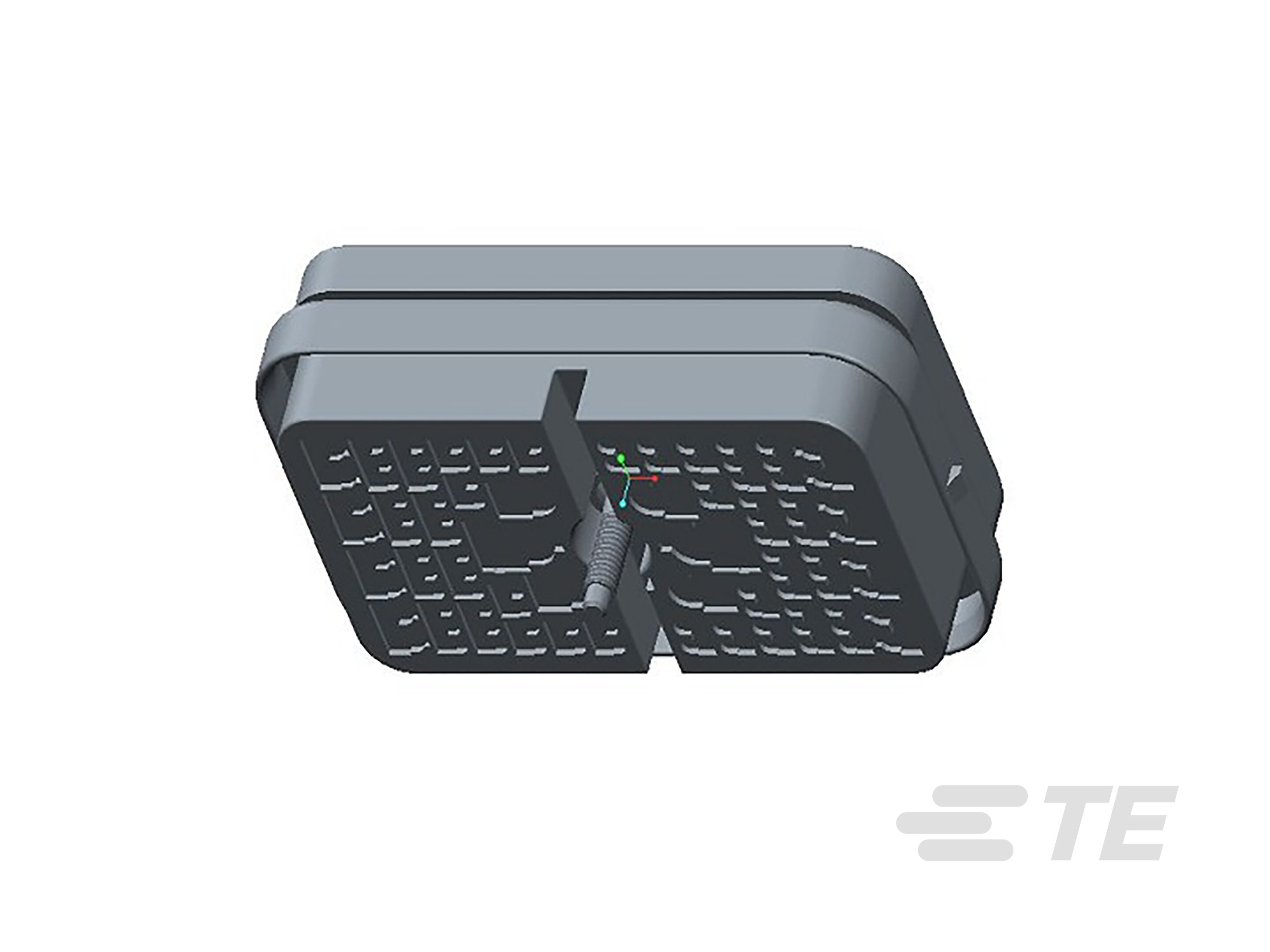

Name: PLG, 102P, BLK, E, CAP, A
Brand: DEUTSCH

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

Características do tipo do produto

Forma do conector e invólucro : Retangular
Conector misto e híbrido : Sim
Tipo de conector e invólucro : Alojamento para terminais fêmeas
Sistema de conectores : Fio a Fio
Selável : Sim
Recurso de bloqueio primário : Integrado ao alojamento
Conector e contato terminam para : Fio e cabo

Recursos de configuração

Código de selo do conector : selo E
Modificação do conector : Roteador de fio
Posição da Cavidade vazia : 0
Número de posições : 102
Número de linhas : 12

Características elétricas

Tensão de operação (VDC): 250
Tensão de operação (VAC): 250
Arquitetura de tensão nominal (V): 12, 24, 48

Características do corpo

Ângulo de saída do cabo : 180°
Cor do produto primário : Preto
Código do conector : A

Recursos de contato

Tipo de contato : Soquete
Tamanho do contato : Tamanho 12, Tamanho 16, Tamanho 4, Tamanho 8
Diâmetro do pino compatível (mm): 1.59, 2.39, 3.61, 5.72
Diâmetro do pino compatível (in): .063, .094, .142, .225
Corrente de contato nominal (máx) (A): 13, 25, 60, 100

Acessório mecânico

Alinhamento de compatibilidade : Com
Tipo de alinhamento de compatibilidade : Chaveado
Garantia da posição do terminal : Sim
Alívio de tensão : Com
Tipo de montagem do conector : Montagem de cabos (suspensão livre)

Características da habitação

Material do invólucro : PA GF
Inclinação da linha central (mm): 4.45, 6.71, 22.5
Inclinação da linha central (in): .175, .264, .886

Dimensões

Altura do conector : 75.34 mm [ 2.966 in ]
Comprimento do produto : 45.16 mm [ 1.778 in ]
Largura do produto : 125.75 mm [ 4.951 in ]
Faixa de diâmetro de isolamento compatível (mm): 1.35 – 3.05, 2.46 – 4.01, 3.43 – 5.59, 6.63 – 7.42
Faixa de diâmetro de isolamento compatível (in): .053 – .12, .097 – .158, .135 – .22, .261 – .292
Espaçamento entre linhas (mm): 3.81, 4.83, 6.6, 7.62, 8.61, 8.63
Espaçamento entre linhas (in): .15, .19, .26, .3, .339, .34

Condições de uso

Temperatura de operação (máx) : 125 °C [ 257 °F ]
Intervalo amplo de temperatura de operação : '-55 – 125 °C [ -67 – 257 °F ]

Operação/Aplicação

Aplicação do circuito : Energia

Normas da indústria

Compat�vel com produtos do padr�o/ag�ncia : SAE J2030
Classificação IP : IP68, IP6K9K

Características da embalagem

Método de embalagem : Caixa
Quantidade de embalagem : 72

Outro

Útil : Sim
Garantia de Posição do Conector capaz : Não

DRB16-102SAE-L018

102 Position Housing, Housing for Female Terminals, Wire-to-Wire, 22.5 mm / 4.45 mm / 6.71 mm [.175 in / .264 in / .886 in] Centerline, DEUTSCH DRB

DRB16-102SAE-L018

102 Position Housing, Housing for Female Terminals, Wire-to-Wire, 22.5 mm / 4.45 mm / 6.71 mm [.175 in / .264 in / .886 in] Centerline, DEUTSCH DRB

Número de posições : 102

Tipo de conector e invólucro : Alojamento para terminais fêmeas

Diâmetro do pino compatível (mm): 1.59, 2.39, 3.61, 5.72

Diâmetro do pino compatível (in): .063, .094, .142, .225

Sistema de conectores : Fio a Fio

Inclinação da linha central (mm): 4.45, 6.71, 22.5

Inclinação da linha central (in): .175, .264, .886
