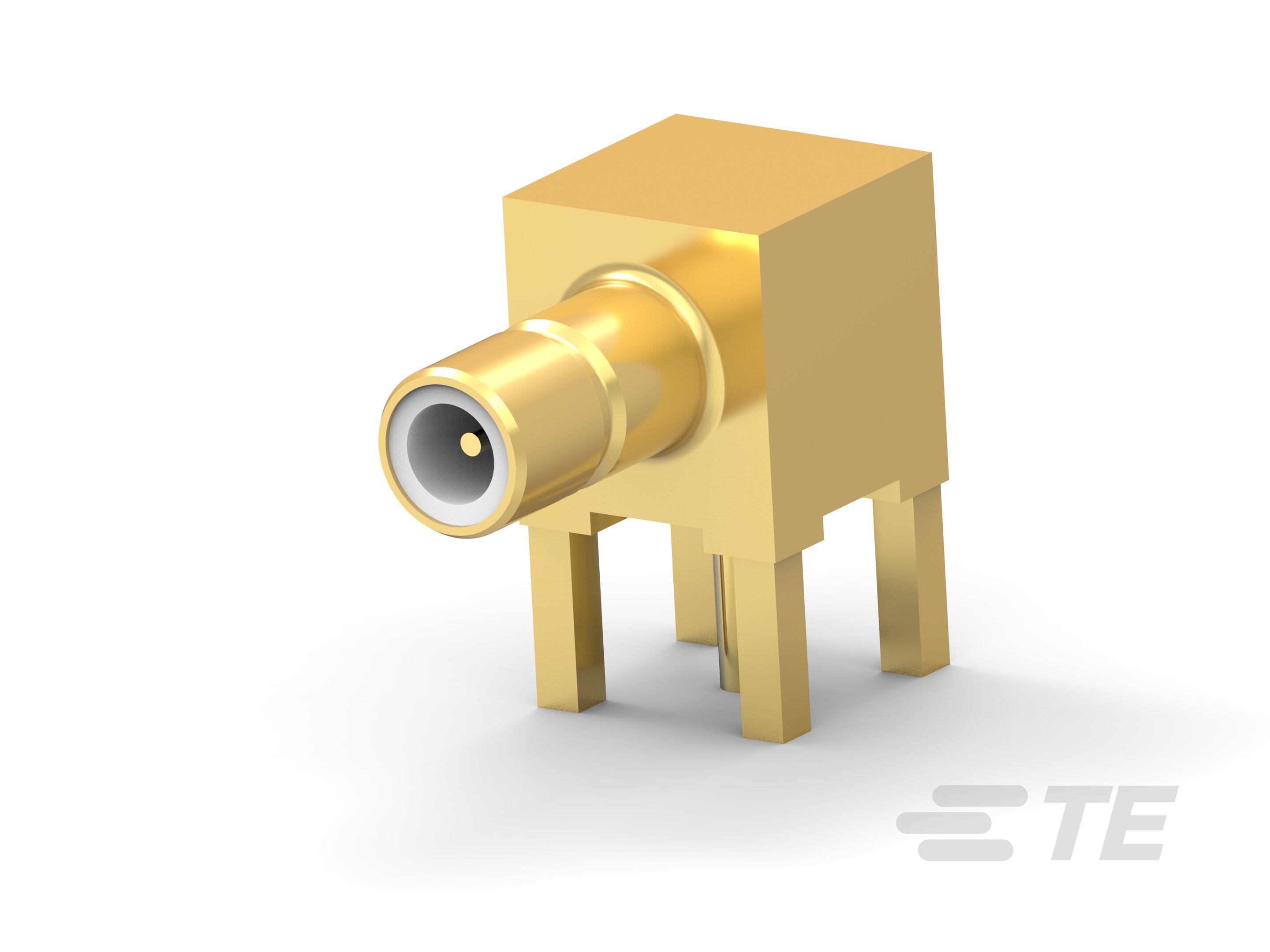

SMB RF Connector: Jack, Snap Fit, 50 Ohm

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

• Produkttyp des Steckverbinders  Steckverbindersatz

• Steckverbinderform  Rechteckig, Rund

• HF-Schnittstelle  SMB

• HF-Steckverbinderausführung  Klinke

• Mit HF-Kabeltyp kompatibel  RG 188

• Steckverbindersystem  Kabel-an-Kabel, Kabel-an-Leiterplatte, Kabel-an-Schalttafel

• Abdichtbar  Nein

• Anschluss von Steckverbinder & Kontakt an  Leiterplatte, Leitungen und Kabel

• Montageausrichtung für Leiterplatte  Rechter Winkel, Vertikal

• Anzahl von Positionen  1

• Anzahl der Koaxial-Kontakte  1

• Impedanz (Ω) 50, 75

• Kabel-/Steckverbinderausrichtung  Gerade

• Gehäusematerial  Messing

• Gehäusematerialoberfläche  Beschichtet

• Material der Gehäusebeschichtung  Gold

• Beschichtungsmaterial des Stiftkontakts für HF-Steckverbinder  Gold

• Material des Stiftkontakts für HF-Steckverbinder  Beryllium-Kupfer, Messing

• Beschichtungsdicke des Stiftkontakts für HF-Steckverbinder (µin) 105, 30, 55

• Unterbeschichtungsmaterial des Stiftkontakts für HF-Steckverbinder  Kupfer, Nickel

• Verbindungsmethode für Leiterplatte  Durchsteckmontage - Löten, Oberflächenmontage

• Anschlussmethode für Leitungen und Kabel  Klemme, Lötgefäß

• Konsolenausführungstyp  Rückseitige Montage

• HF-Steckverbinder-Kupplungsmechanismus  Einrasthaken, Schnappanbringung

• Art der Steckverbindermontage  Leiterplatten-Befestigung, Leiterplattenmontage

• Arretierung  Ohne

• HF-Steckverbinder Außendurchmesser gesteckt (ca.)  4.75 mm [ .187 in ]

• (Empfohlene) Schalttafeldicke  2.36 mm [ .093 in ]

• Betriebstemperaturbereich (°C) -65 – 165, -65 – 85

• Betriebstemperaturbereich (°F) -85 – 185, -85 – 329

• Betriebsfrequenz (GHz) 4

• Verpackungsmethode  Carton, Paket, Tüte

• Güteklasse  Kommerziell, Mil-Typ

• Dielektrisches Material  PTFE-Fluorkohlenwasserstoff, TFE-Fluorkohlenwasserstoff

• Zusätzliche Funktionen  Plattenabstand, Stiftschutz
