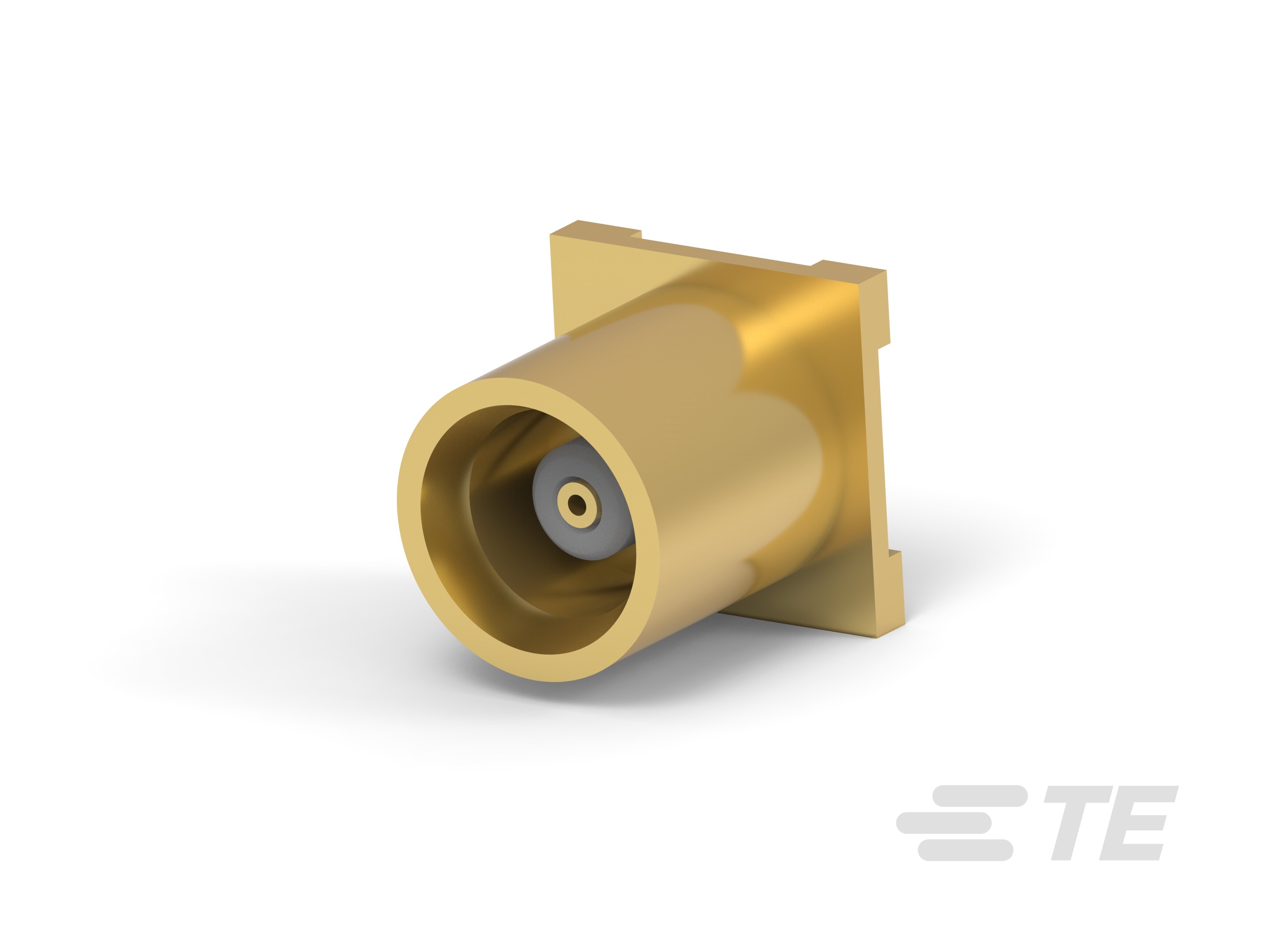

MCX Connector: Jack, 50 Ohm

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

• Steckverbinderform  Rechteckig

• HF-Schnittstelle  MCX

• HF-Steckverbinderausführung  Klinke

• Steckverbindersystem  Kabel-an-Leiterplatte

• Abdichtbar  Nein

• Anschluss von Steckverbinder & Kontakt an  Leiterplatte

• Montageausrichtung für Leiterplatte  Vertikal

• Anzahl von Positionen  1

• Anzahl der Koaxial-Kontakte  1

• Impedanz (Ω) 50

• Gehäusematerial  Kupfer-Zink

• Material der Gehäusebeschichtung  Gold

• Gehäuse-Unterbeschichtungsmaterial  Nickel

• Beschichtungsmaterial des Stiftkontakts für HF-Steckverbinder  Gold

• Material des Stiftkontakts für HF-Steckverbinder  Beryllium-Kupfer, Kupfer-Zink

• Beschichtungsdicke des Stiftkontakts für HF-Steckverbinder (µin) 1300, 150

• Unterbeschichtungsmaterial des Stiftkontakts für HF-Steckverbinder  Nickel

• Verbindungsmethode für Leiterplatte  Durchsteckmontage - Löten, Oberflächenmontage

• Anschlussstift- und Restlänge (mm) .2, 2.55, 2.95, 4.05

• Anschlussstift- und Restlänge (in) .007, .1, .116, .159

• Arretierung für Leiterplattenmontage  Mit, Ohne

• HF-Steckverbinder-Kupplungsmechanismus  Schnappanbringung

• Art der Steckverbindermontage  Leiterplattenmontage

• HF-Kontakt-Fangmethode  Mechanische Eigenschaften

• Arretierung  Ohne

• Länge des Produkts (mm) 8.5, 9, 10

• Länge des Produkts (in) .335, .356, .394

• Profilhöhe von Leiterplatte (mm) 6, 8.5, 10

• Profilhöhe von Leiterplatte (in) .236, .335, .393

• HF-Steckverbinder Außendurchmesser gesteckt (ca.) (mm) 4.85, 5

• HF-Steckverbinder Außendurchmesser gesteckt (ca.) (in) .19

• Betriebstemperaturbereich (°C) -65 – 125, -65 – 165

• Betriebstemperaturbereich (°F) -85 – 257, -85 – 329

• Betriebsfrequenz (GHz) 6

• Verpackungsmenge  1, 100

• Verpackungsmethode  Box, Trommel, Tüte

• Dielektrisches Material  PTFE
