Hochvolt-, Hochstrom-Steckverbindersystem für Antriebsstränge von E-Fahrzeugen
Das Verbindungssystem der Serie AMP+ HV 2100 ist eine kompakte, zweipolige Produktfamilie aus elektrischen Hochvolt-/Hochstrom-Steckverbindern der Klasse 5 für batteriebetriebene, Hybrid- und Plug-in-Hybrid-Fahrzeuge. Seine beiden 21mm-PCON-Kontakte sind für bis zu 1000 VDC bei bis zu 372 Ampere Strom ausgelegt. Die HV 2100 Serie wird am häufigsten für die Verbindung von Antriebsstrangkomponenten verwendet, z. B. zur Übertragung von Hochvolt-Gleichstrom vom Eingang zur Batterie, vom Onboard-Ladegerät zur Batterie, von der Batterie zum Wandler oder vom Wandler zum E-Motor.
Die Produktfamilie HV 2100 erfüllt die Spezifikationen LV und USCAR und unterstützt dadurch die Verwendung von Einzelleitern, wie sie typischerweise in Nordamerika und Asien eingesetzt werden, anstelle der in Europa häufig verwendeten mehradrigen Leitungen. Es bietet hervorragenden Schutz vor Vibrationen, extremen Temperaturen sowie dem Eindringen von Staub und Feuchtigkeit und anderen Umwelteinflüssen.
Die Produktfamilie HV 2100 ist je nach Anforderung in geschirmten und ungeschirmten Ausführungen erhältlich. Bei Verwendung integrierter Entstörfilter ist keine Schirmung im Leitungssatz erforderlich. Ungeschirmte Steckverbinder und Leitungen sind kleiner und leichter als ihre geschirmten Ausführungen. Sie werden außerdem aus weniger Rohmaterial gefertigt und ermöglichen dadurch eine kosteneffiziente Verbindungslösung.

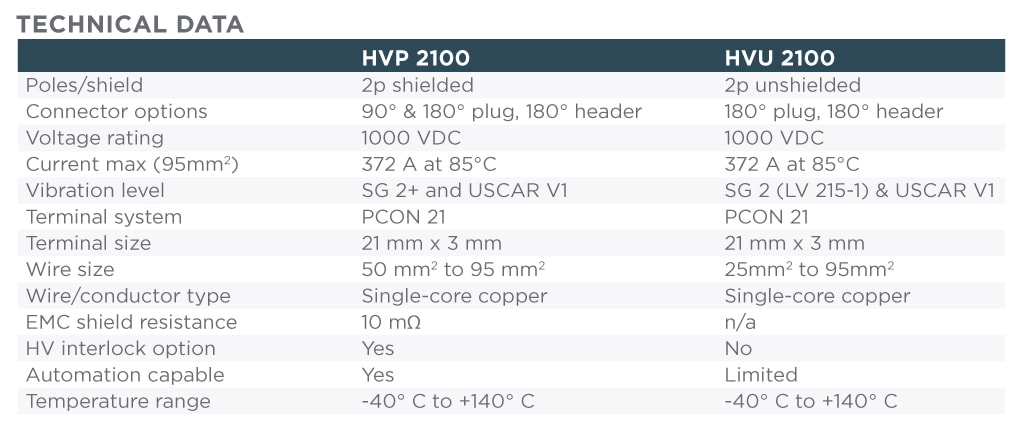

1000 V
Nennspannung (max.)
372 A
Strombelastbarkeit bei 85° mit 95 mm2 Draht
AMP+ HV 2100 Hochvolt-Verbindungssystem
Wichtige Vorteile
- Kompaktes Design
- UL-Fingerschutz (+2 mm) und flammwidriges Material nach UL 94 V0 für mehr Sicherheit.
- Nutzt bewährtes PCON 21 Klemmendesign
- Geschirmte und nicht geschirmte Optionen
- 90°- und 180°-Steckerausführungen (geschirmte Ausführung; bei ungeschirmten Steckern nur 180°)
- Automatisierungsfähig für einfache Montage
- SG 2- und USCAR-Schwingungspegel
