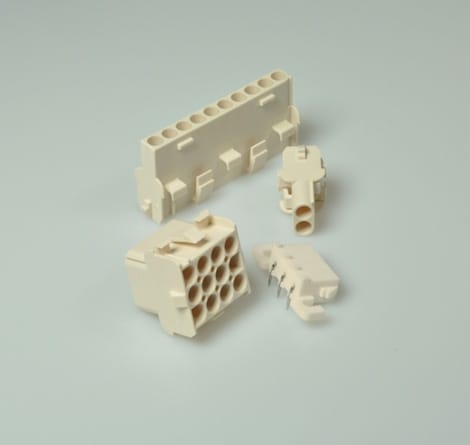

Glühdrahtgeprüfte MATE-N-LOK Gehäuse mit verbesserter Flammbeständigkeit
Die Universal MATE-N-LOK Kappen und Steckergehäuse sowie Stiftleisten sind jetzt in einem Material erhältlich, die die Anforderungen von Glühdrahttests gemäß IEC 60335-1, 5. Ausgabe (750 °C ohne Flamme) ebenso erfüllen wie die Anforderungen von UL 94 V-0. Aufgrund des bewährten Mitte-Mitte-Abstands (Pitch) von 6,35 mm (0,25") sind die neuen Gehäuse mit den standardmäßigen Universal-MATE-N-LOK-Stiften und -Buchsen kompatibel. Da sie sowohl die Glühdrahtprüfung als auch die V-0-Anforderungen erfüllen, sind die neuen Gehäuse und Stiftleisten für Hersteller von Geräten und anderen Produkten für den europäischen und amerikanischen Markt vorgesehen.
Produkteigenschaften
- Vertraute Verriegelung und Isolationsfähigkeit bis zu einem Durchmesser von 0,200 (5,08)
- Stifte und Buchsen können im selben Gehäuse kombiniert werden.
- Positive Polarisation und Identifizierung der hinteren Kontaktkammer
- Für Kabel-auf-Leiterplatte-, Kabel-an-Schaltafel- und Kabel-auf-Kabel-Anwendungen
- Kompatibel mit Standard-MATE-N-LOK-Kontakten für Leiterquerschnitte von 30-10 AWG (0,05-5,0 mm²)
- Kann durch optionale Dichtungen und Kontakte zu einem spritzwassergeschützten System (IP57) aufgerüstet werden.
- Glühdrahtgeprüft gemäß IEC/EN 60335-1, 5. Ausgabe: Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke und UL 94 V-0.
Vorteile
Universelle MATE-N-LOK Steckverbinder
Die Gehäuse werden einreihig mit 2, 3, 4, 5 und 10 Positionen angeboten. Darüber hinaus sind Modelle mit zwei Reihen und sechs Positionen, drei Reihen und neun Positionen sowie vier Reihen und zwölf Positionen erhältlich. Alle sind naturbelassen aus PA 66-Material erhältlich. Die Kappen sind für die Panelmontage vorgesehen, können jedoch auch in freihängenden Anwendungen eingesetzt werden. Die Stiftleisten sind entweder mit Pins oder Buchsen erhältlich. Einreihige Modelle mit 2, 3, 4, 5, 6 oder 8 Positionen sind in vertikaler und gewinkelter Ausführung erhältlich. Zweireihige Modelle mit 6 Positionen und dreireihige Modelle mit 9 Positionen werden als vertikale Stiftleisten angeboten.
