Crimpen von Hochvoltkabeln mit sicherem und flexiblem Betrieb

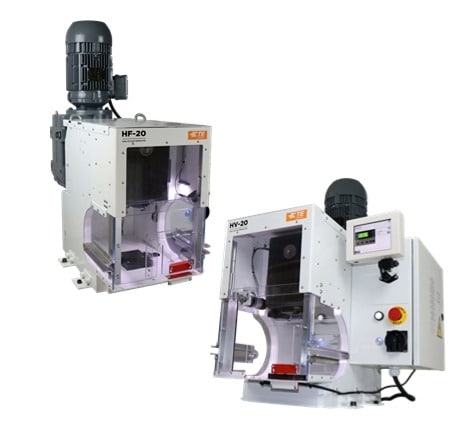

Unsere HF-20 und HV-20 sind robuste, kompakte Tischcrimpmaschinen mit hoher Kraft, die Kabel bis zu 120 mm² crimpen können. Bei beiden Modellen handelt es sich um Exzenterpressen, die eine Crimpkraft von 178 kN (20 T) mit schneller und wiederholbarer Genauigkeit erreichen.
Erfahren Sie, wie das TE Portfolio an Hochvolt-Verbindungslösungen Ihnen die nötige Leistung und Flexibilität bietet, um Hochvoltleitungen zu crimpen.
Eigenschaften
- Im Gegensatz zu Konkurrenzangeboten sind die Tischpressen HF-20 und HV-20 in der Lage, 178 kN (20T) Crimpkraft zu produzieren, um Drähte von bis 120 mm2 (AWG 4/0) zu verarbeiten.
- Die Tisch-Crimpmaschinen HV-20 und HF-20 sind mit ausgeklügelten, Industrie 4.0-fähigen Steuerungen, Nachverfolgungssystemen und mit Ethernet- und USB-Anschlüssen ausgestattet. Die modulare Matrizenplattform ermöglicht die Verwendung einer Vielzahl von Crimpmatrizen.
- Das Design unseres Modells HV-20 mit integriertem Vakuumsystem hält empfindliche Verbindungen sauber und verhindert das Eindringen von Schmutz, der häufig beim Crimpen von Hochvoltdrähten entsteht.
- Dank unserer flexiblen modularen Matrizenplattform können sowohl Kontakte von TE als auch von anderen Anbietern gecrimpt werden.
- Kompaktes Design: 974 mm (Höhe), 777 mm (Tiefe), 552 mm (Breite).
Seite-an-Seite-Vergleich
Broschüre mit Wettbewerbsvergleich herunterladen
| HF-20T | HV-20T | |
|---|---|---|
| Kraft | 178 kN (20T) | 178 kN (20T) |
| Max. Drahtgröße | 120 mm2 (AWG 4/0) | 120 mm2 (AWG 4/0) |
| Variabler Schlag (Sek.) Geschwindigkeit (U/min) |
1,3–8,3 Sek. 288–1800 U/min |
1,3–8,3 Sek. 288–1800 U/min |
| Leistung | 3 kw | 3 kw |
| Stromversorgung | 200 V und 400 V | 200 V und 400 V |
| Schlag/Schließhöhe | 44 mm/158,4 mm | 44 mm/158,4 mm |
| Gewicht | 390 kg | 390 kg |
| Stromnetz/MES | RJ45/MQTT | RJ45/MQTT |
| Partikel-Vakuum | Nein | Ja |
| Schutz für automatisches Anheben | Ja | Ja |
| CQM/CFM | Nein | Ja |
Crimpmaschine, Teile
| Beschreibung | Pressenteilenummer |
|---|---|
| HF-20, Crimpmaschine mit hoher Kraft, 400 V | 2335500-1 |
| HF-20, Crimpmaschine mit hoher Kraft, 200 V | 2335500-2 |
| HV-20, Hochvoltcrimpmaschine, 400 V | 2348822-1 |
| HV-20, Hochvoltcrimpmaschine, 200 V | 2348822-2 |
