Unser nicht abgedichtetes Verbindungssystem für das industrielle und gewerbliche Verkehrswesen ist die ideale Lösung für Kunden, die nicht abgedichtete, robuste und flexible Steckverbinder benötigen, die speziell für die Anwendung in Innenkabinen, Querwänden und Steuereinheiten von On- und Offroadfahrzeugen ausgelegt sind. Dank den bewährten AMP MCP 1.5K, 2.8 und 9.5 Kontakten und unserer neuesten Ergänzung, dem PCON 12, garantiert diese Serie absolute Flexibilität mit der Option, zwischen Steckverbindern mit 1–48 Positionen zu wählen. Mit flammhemmenden UL94-V-0-Materialalternativen, Drahtgrößen von bis zu 16 mm² und einer reduzierten Steckkraft des Monoblock-Steckverbinders mit 18 Positionen können diese Produkte auch für Vibrationen auf Kabinenebene sowie für Hochleistungsanwendungen eingesetzt werden – und bieten dabei höchste Sicherheit und Zuverlässigkeit sowie Gesamtkosteneffizienz.

Eine hochdichte, nicht abgedichtete Verbindungslösung

Die nicht abgedichteten Position Monoblock-Steckverbinder mit 36 und 48 Positionen erweitern die Produktfamilie der Zusammenschaltungen und zeichnen sich durch ein robustes, kompaktes und hochdichtes Design aus – mit einer Verbesserung des bewährten Hebelsystems, das die Steckkraft reduziert und den Montageprozess verbessert. Die Steckverbinder bieten außerdem integrierte sekundäre Verriegelungsfunktionen zur Verbesserung der Kontaktausrichtung sowie die beliebten AMP MCP 1.5K- und MCON 1.2-Kontaktsysteme – mit der neuen All-in-One-Mono-Gehäusekomposition zur Verbesserung der Festigkeit und der gesamten Anwendungserfahrung. Die vier Farbcodes tragen dazu bei, Fehlsteckungen zu vermeiden, und alle 36- und 48-poligen Steckverbinder passen in bestehende Schottausschnitte, sodass keine weiteren Konstruktionsänderungen erforderlich sind – und vervollständigen das Portfolio der nicht abgedichteten Steckverbinder.

Weitere Informationen

Eigenschaften und Vorteile

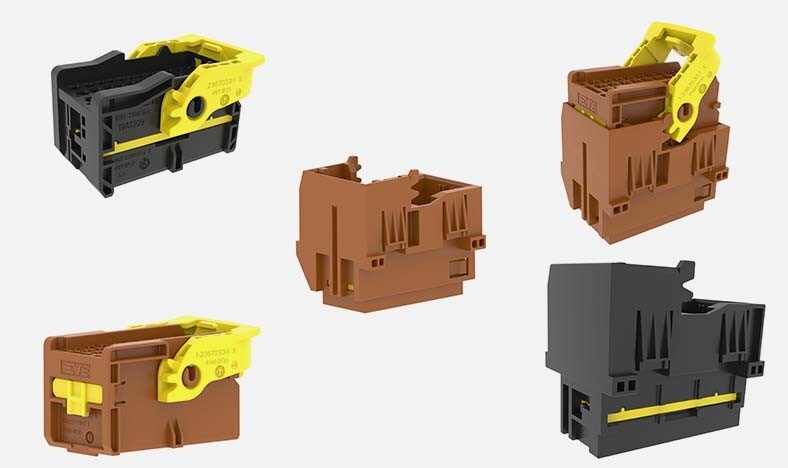

Nicht abgedichtete Monoblock-Steckverbinder mit 36 und 48 Positionen



  Anzahl an Positionen: 36 Positionen Anzahl an Positionen: 48 Positionen

  • Kontaktsystem: AMP MCP 1.5K
  • Gehäusematerial: PBT GF20
  • Drahtgrößenbereich: 0,5 mm² – 1,5 mm²
  • Temperatur: -40 °C bis +105 °C
  • Schutzart: IP 30
  • Brandschutzklasse: UL 94 HB
  • Nennstrom: 20 A bei 23 °C
  • Kontaktsystem: MCON 1.2
  • Gehäusematerial: PBT GF30
  • Drahtgrößenbereich: 0,5 mm² – 1,5 mm²
  • Temperatur: -40 °C bis +105 °C
  • Schutzart: IP 30
  • Brandschutzklasse: UL 94 HB
  • Nennstrom: 17 A bei 23 °C





Flexibel

  • Komplettierung der Familie nicht abgedichteter Produkte, die nun ein breites Portfolio von Steckverbindern mit 1 – 48 Positionen bietet
  • Passen in vorhandene Querwandausschnitte, um die Notwendigkeit von Konstruktionsänderungen zu eliminieren

Zuverlässig

  • Erhöhung der Haltbarkeit mit einer Einzeltaschenkonfiguration mit hoher Dichte
  • Gewährleistung hoher Zuverlässigkeit für langjährigen Einsatz mit Vibrationsbeständigkeit für die Kabine

Leicht zusammenzusetzen

  • Reduzierung der Gegenkraft durch eine Verbesserung der bewährten Hebelstruktur
  • Erleichterte Kontaktausrichtung durch integrierte sekundäre Verriegelungseigenschaften
  •  Vermeidung von Fehlanpassungen durch 4 verfügbare Polarisierungen und passende Farbcodierungskonfigurationen.
Nicht abgedichtetes Verbindungssystem

Haben Sie eine Frage?

TRUCK

Lkw

BUS

Bus

AGRICULTURE

Landwirtschaft

CONSTRUCTION

BAUWESEN

ATV/UTV

Gelände- und Allradfahrzeuge

WIRE TO WIRE

Kabel-an-Kabel

WIRE TO BOARD

Kabel-an-Leiterplatte

CONTROL UNIT

Steuereinheit

BULK HEAD

Querwand

CABIN APPLICATIONS

Kabinenanwendungen

FUSE AND RELAY BOX

Sicherungs- und Relaiskasten

Nicht abgedichtetes Verbindungsystem (Englisch)

Nicht abgedichtetes Verbindungsystem (Englisch)

Das nicht abgedichtete Verbindungssystem sorgt für absolute Flexibilität dank der Option, zwischen Steckverbindern mit 1–48 Positionen zu wählen.

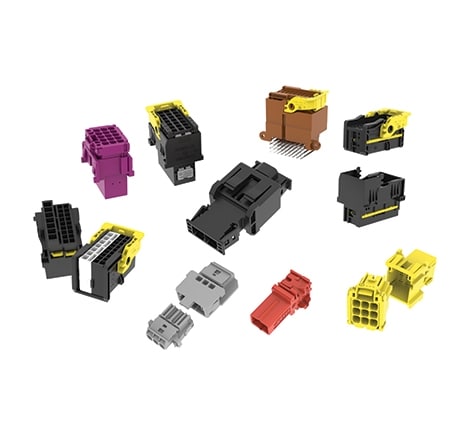

Foto Produktfamilie
