Hohe Dichte: Signale bis zu 7,5 A
Die hochdichten Steckverbinder der Serie 2 nehmen Stift- und Buchsenkontakte der Größe 20 DF (präzisionsgegossen) und der Größe 20 DM (geschraubt) mit einem Stiftdurchmesser von 0,040 [1,02] auf. Die Kontakte der Größe 20 DF sind in Crimp- und Lötversionen sowie in einer gebohrten Version für Wrap-Around und Leiterplattenanwendungen erhältlich. Die maximale Stromtragfähigkeit beträgt 7,5 A. Viele Steckverbinderanordnungen bieten sowohl Standard- als auch umgepolte Kontaktbelastung – von 8 bis 63 Positionen. Die kleinere Kontaktgröße ermöglicht mehr Schaltkreispositionen als bei den Steckverbindern der Serie 1, was sie ideal für Anwendungen mit begrenztem Platzangebot macht.
Produkteigenschaften

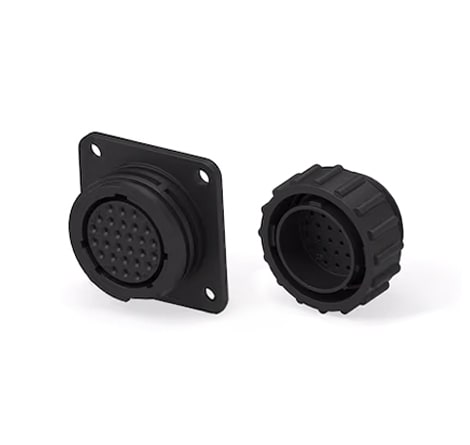

Rundsteckverbinder aus Kunststoff – Serie 2
- Kleinerer Kontakt ermöglicht mehr Schaltkreispositionen als bei Steckverbindern der Serie 1
- Steckverbinder mit hoher Dichte: Signale bis zu 7,5 A
- Passend für DF/DM-Kontakte der Größe 20
- Größen: 11–8, 11–9, 17–28, 23–57, 23–63
- 8–63 Positionen
Mark Zitto, Automation & Control Product Engineer bei TE, stellt unsere Rundsteckverbinder aus Kunststoff vor und hebt deren robustes Design, Kosteneffizienz und Vielseitigkeit hervor. Diese zuverlässigen Steckverbinder wurden für Anwendungen entwickelt, die Signale, Strom oder beides benötigen. Ihre kreisförmige Anordnung maximiert die Raumnutzung und bietet gleichzeitig eine erhöhte Designflexibilität mit verschiedenen Montageoptionen.
