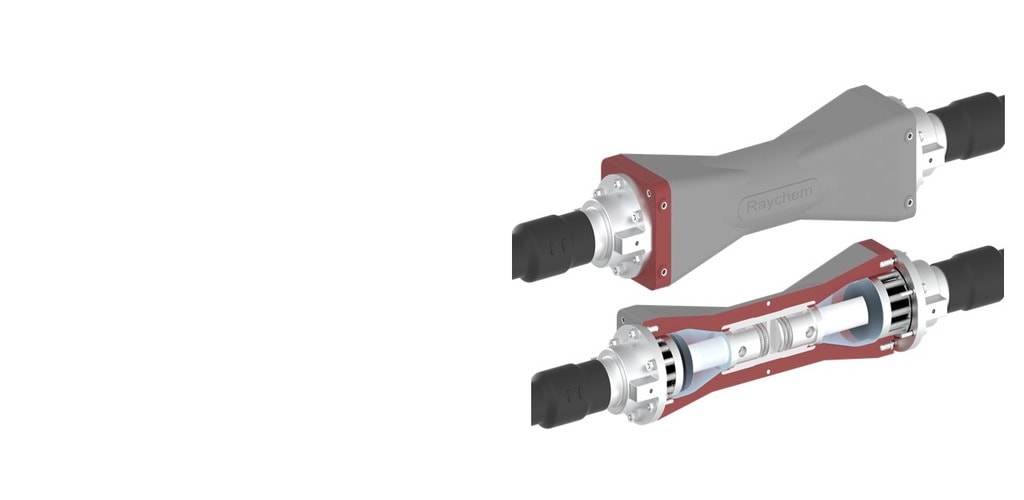

Jonctions sèches haute tension enfichables
- RAYCHEM
Caractéristiques du produit
-
Technologie des raccords et des épissures: Résine
-
Gamme de section transversale(mm²): 95 – 2000
-
Connecteurs à serrage mécanique inclus: Non
Aperçu
S'intègre parfaitement dans le système de détection de tension et de décharge partielle de Kries
Nos jonctions PHVJ Raychem sont compatibles avec les câbles EPR et XLPE, quel que soit le fabricant, et peuvent être adaptées aux mises à la terre des différentes constructions de câbles. Le système complet contient l'isolateur époxy et les pièces enfichables.
Nos jonctions PHVJ Raychem peuvent être installées horizontalement ou verticalement et sont équipées de points de fixation pour être montés sur un rack ou un mur. La conception dos à dos permet de connecter différents types de câble sur un raccord de transition, peut être assemblée et désassemblée rapidement à des fins de test.
Les éléments enfichables se composent d'un corps en silicone pré-moulé permettant de contrôler les contraintes et d'une cosse à serrage mécanique pour une installation fiable et rapide. Pour les tests et la maintenance, des accessoires et des kits complémentaires peuvent être fournis. Un modèle avec prise de tension standard ou intégrée existe également.
Principales caractéristiques
- Résistance à la corrosion et au contact
- Conçu pour les parcs éoliens de 145 kV
- Boulon conducteur multi-contact, à couple contrôlé
- Sectionnement possible
- Installation facile sans outils spéciaux
Our Raychem dry high voltage plug-in inner cone joints PHVJ are designed for up to 145 kV for offshore and onshore applications. These joints can be installed horizontally or vertically. They are equipped with fixation points to mount on a rack or wall. They are easy to install with standard tools. Watch our video to see how to install our Raychem PHVJ Joints up to 145 kV.
FAQ
Foire aux questions
Question : Les jonctions sèches haute tension enfichables Raychem de TE sont-elles uniquement destinés à une utilisation offshore ?
Réponse : Non, nos jonctions PHVJ Raychem peuvent être utilisées aussi bien dans les installations offshore que terrestres.
Question : Les jonctions PHVJ peuvent-elles être installées avec des outils standard ?
Réponse : Oui, l'installation ne nécessite pas d'outillage spécial, même pour le connecteur à serrage mécanique, ce qui est indispensable pour les éoliennes.
Question : Les jonctions PHVJ existent-elles avec une prise de tension ?
Réponse : Oui, ces jonctions existent avec ou sans prise de tension, ce qui permet même une décharge partielle.
Question : Les jonctions PHVJ Raychem peuvent-elles être associées aux appareils de surveillance de Kries ?
Réponse : Oui, une connexion directe, à la fois fiable et sèche, est possible et comprend un système de surveillance des câbles.
Question : Y a-t-il une limite de taille pour les grandes sections transversales ?
Réponse : Non, le système accepte le raccordement de câbles avec sections transversales allant jusqu’à 2 500 mm2.
Caractéristiques
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Caractéristiques du type de produit
-
Cosses à serrage mécanique incluses (blindage) Non
-
Technologie des raccords et des épissures Résine
-
Connecteurs à serrage mécanique inclus Non
-
Cosses à serrage de compression incluses (conducteur) Non
-
Durée de conservation Aucune limitation
-
Cosses à serrage mécanique incluses (conducteur) Non
-
Type de connecteur Mécanique
-
Cosses à serrage de compression incluses (blindage) Non
Caractéristiques électriques
-
Raccords et classe de tension d’épissure (kV) ≤ 145, ≤ 72
Dimensions
-
Connexion par câble Connecteur à serrage mécanique
-
Gamme de section transversale (mm²) 95 – 2000
Numéro de référence
-
Référence interne TE CAT-PHVJ
