Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

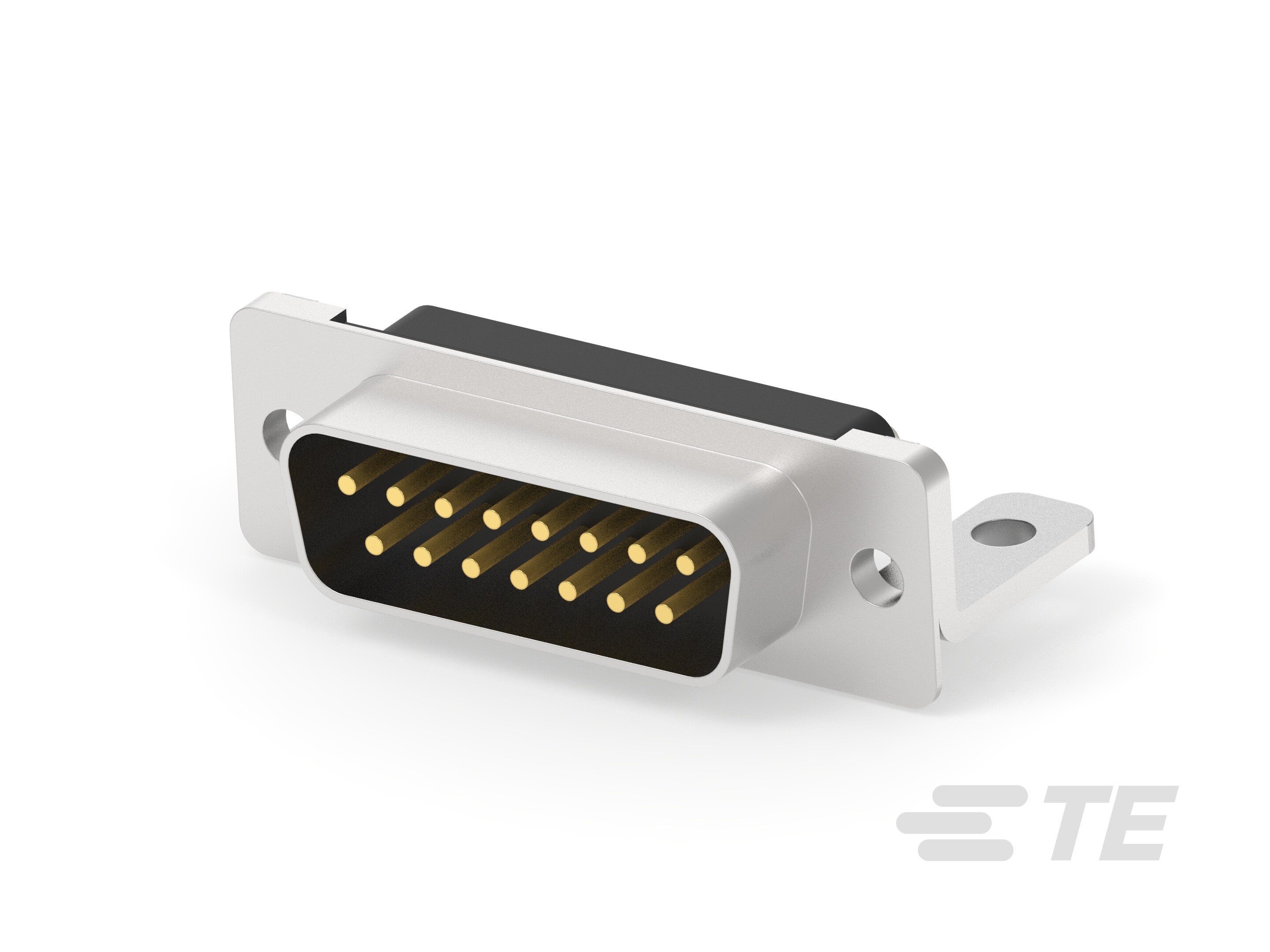

  • Steckverbinder- und Gehäusetyp  Stecker

  • Steckverbindersystem  Kabel-an-Leiterplatte

  • Steckverbinder, Außengehäusegröße  2

  • Anschluss von Steckverbinder & Kontakt an  Leiterplatte

  • Massetyp  Erdungsbänder, Erdungskerben

  • Außengehäusematerial – Konfiguration  Vollständiges Metallaußengehäuse

Konfigurationsmerkmale

  • Anzahl von Positionen  15

  • Zeilenanzahl  2

  • Montageausrichtung für Leiterplatte  Rechter Winkel

Sonstige Eigenschaften

  • Primäre Produktfarbe  Grau, Schwarz

  • Material der Außengehäusebeschichtung  Zinn

  • Profil des Steckverbinders  Europa-Ausführung

  • Satzverarbeitungselement-Material  Messing

Kontaktmerkmale

  • Kontaktmaterial  Kupferlegierung, Phosphorbronze

  • Beschichtungsmaterial des Kontaktanschlussbereichs der Leiterplatte  Zinn

  • Unterbeschichtungsmaterial des Kontakts  Nickel

  • Beschichtungsmaterial des Steckbereichs des Kontakts  Gold

  • Dicke des Beschichtungsmaterials des Steckbereichs des Kontakts (µin) 30

  • Kontaktform  Rund

  • Kontaktnennstrom (max.) (A) 2.2

Klemmenmerkmale

  • Verbindungsmethode für Leiterplatte  Durchsteckmontage - Löten

  • Anschlussstift- und Restlänge  3.2 mm [ .126 in ]

Montage und Anschlusstechnik

  • Montageausrichtung der Leiterplatte  Mit

  • Montagebohrungsdurchmesser  3.1 mm [ .12 in ]

  • Arretierung für Leiterplattenmontage  Mit

  • Art der Leiterplattenmontage  Befestigungsclip, Montagebohrung

  • Gegensteckarretierung  Mit, Ohne

  • Typ der Gegensteckarretierung  Einsatz mit Gewinde, 4-40 UNC

  • Art der Steckverbindermontage  Leiterplatten-Befestigung, Leiterplattenmontage

  • Satzverarbeitungsfunktion – Beschichtungsmaterial  Zinn

Gehäusemerkmale

  • Gehäusematerial  Thermoplaste, PBTP

  • Außengehäusematerial  Stahl

  • Raster  2.74 mm [ .108 in ]

Abmessungen

  • Leiterplattendicke (empfohlen) (mm) 1.57, 1.6

  • Leiterplattendicke (empfohlen) (in) .062, .063

  • Reihenabstand  2.84 mm [ .112 in ]

Verwendungsbedingungen

  • Betriebstemperaturbereich  -55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

  • Stromkreis Anwendung  Signal

  • Haltbarkeitsklassifizierung (Cycles) 250

Industriestandards

  • UL-Brandschutzklasse  UL 94V-0

  • Zugelassene Standards  DIN 41652

Verpackungsmerkmale

  • Verpackungsmethode  Box, Tray

  • Verpackungsmenge  32, 100

Referenznummer

  • TE-interne Teilenummer CAT-979-PARES2274
